Yaskawa CIMR-LE - Manual (Página 339)

7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 339
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7

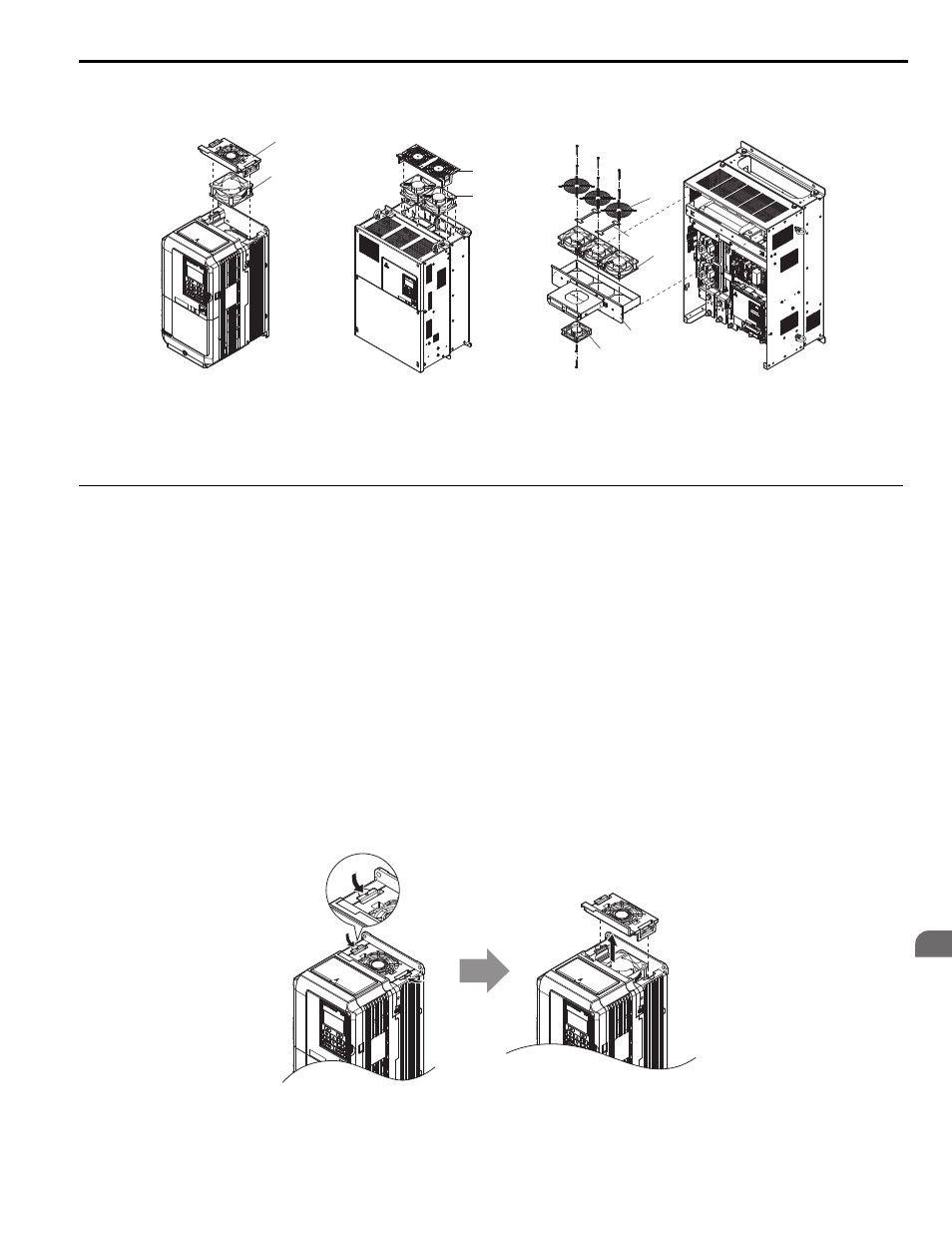

Figura 7.1
Figura 7.1 Reemplazo del ventilador de refrigeración
◆ Reemplazo del ventilador de refrigeración: 2A0018 a 2A0094 y 4A0009 a 4A0049
¡ADVERTENCIA! Riesgo de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. El
incumplimiento de estas instrucciones podría provocar lesiones personales graves. Antes de realizar tareas de mantenimiento en el
variador, desconecte todo el suministro de energía del equipo. El capacitor interno permanece cargado aun después de que se corte el
suministro de electricidad. Luego de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador
antes de tocar cualquiera de sus componentes.
¡PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor caliente del variador. El incumplimiento de esta instrucción
puede ocasionar lesiones leves o moderadas. Cuando reemplace el ventilador de refrigeración, desconecte el suministro de energía
del variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.
AVISO: Peligro del equipo. Siga las instrucciones de reemplazo del ventilador de refrigeración. El ventilador de refrigeración no puede
funcionar correctamente cuando está mal instalado y podría provocarle daños graves al variador. Siga las instrucciones en este
manual para reemplazar el ventilador de refrigeración, y asegúrese de que la etiqueta quede en la parte superior antes de insertar el
ventilador de refrigeración en el variador. Para garantizar la máxima vida útil del producto, cuando realice las tareas de mantenimiento,
reemplace ambos ventiladores de refrigeración.
■ Extracción del ventilador de refrigeración
1. Oprima los lados derecho e izquierdo de los ganchos de la cubierta del ventilador y tire hacia arriba. Retire la
cubierta del ventilador de la parte superior del variador. La siguiente figura muestra un variador con un solo
ventilador de refrigeración.
Figura 7.2
Figura 7.2 Extracción de la cubierta del ventilador: 2A0018 a 2A0094, 4A0009 a 4A0049
A – Cubierta del ventilador D – Ventilador de refrigeración
B – Protector para dedos E – Caja de la unidad del ventilador
C – Cubierta del cable F – Ventilador de circulación
C
E
F
D
B
A
D A
D
2A0018 a 2A0094
4A0009 a 4A0049 2A0106, 2A0144
4A0056 a 4A0114 2A0181 a 2A0432
4A0140 a 4A0260
