8.2 Opciones del variador y Dispositivos periféricos
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 357
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
8.2 Opciones del variador y Dispositivos periféricos
La siguiente tabla de dispositivos periféricos incluye los nombres de los distintos accesorios y de las opciones disponibles
para los variadores Yaskawa. Contáctese con Yaskawa o con su representante de Yaskawa para solicitar estos dispositivos
periféricos.
• Selección de dispositivos periféricos: Consulte el catálogo Yaskawa para la selección y los números de piezas.
• Instalación de dispositivos periféricos: Consulte el manual de la opción correspondiente para instrucciones de
instalación.

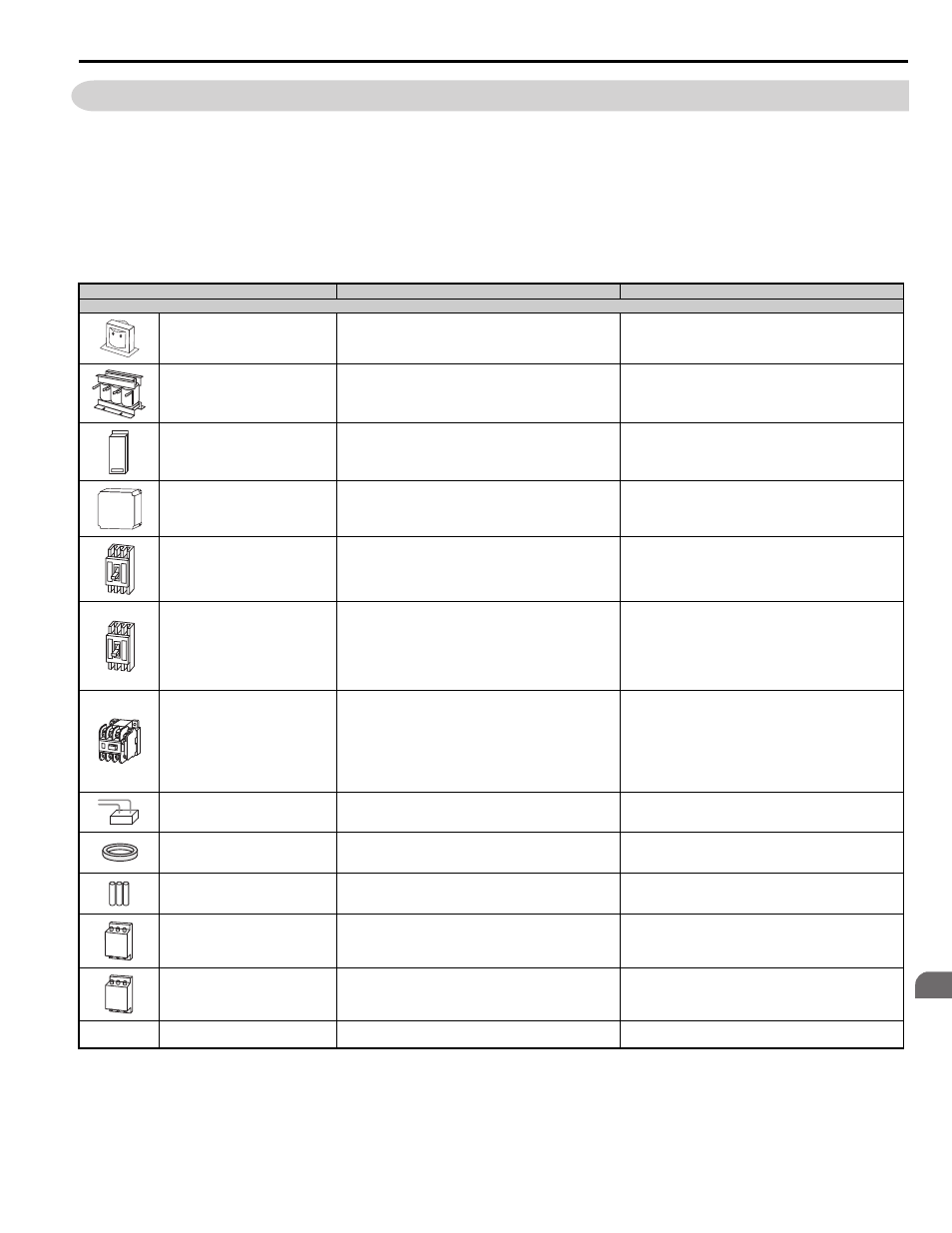

Tabla 8.1 Dispositivos periféricos disponibles
Opción Número de modelo Descripción
Opciones de suministro eléctrico
Bobina de choque CC Serie UZDA
Mejora el factor eléctrico ya que anula la deformación
armónica del suministro eléctrico.
Reactor CA Serie UZBA
Protege el variador cuando opera a partir de un gran suministro
eléctrico y mejora el factor eléctrico ya que anula la
deformación armónica. Altamente recomendado para
suministros eléctricos superiores a 600 kVA.
Unidad del resistor de frenado Serie LKEB
Para uso con sistemas que requieren frenado dinámico hasta
con un 10% ED.
Unidad de frenado Serie CDBR Transistor de frenado externo
Disyuntor del circuito de caja
moldeada
Serie NF
Disyuntor por corto circuito o sobre la protección de carga
Nota: Yaskawa recomienda instalar un MCCB en el lado del
suministro eléctrico para proteger el cableado del variador y
evitar otros daños en caso de falla de un componente. Instale un
MCCB si está permitido por el sistema de alimentación.
Disyuntor de fuga eléctrica (ELCB) Series NV, EG, o SG
Provee protección contra corrientes de fuga potencialmente
dañinas.
Nota: Yaskawa recomienda instalar un ELCB en el lado del
suministro eléctrico para proteger el cableado del variador y
evitar otros daños en caso de falla de un componente. También
puede utilizarse un MCCB si está permitido por el sistema de
alimentación.
Contactor magnético (entrada) Serie SC
Asegura que la energía del variador se apague completamente
cuando sea necesario, a fin de prevenir posibles daños en la
resistencia de frenado y otros circuitos internos.
Instale un MCCB cuando se utilice una resistencia de frenado
para evitar que la resistencia de frenado se sobrecaliente.
Para proteger los componentes internos contra altos niveles de
entrada de corriente repentinos, el MC debe cablearse para que
se abra cuando se desencadena un terminal de salida de falla.
Protector contra sobretensiones
Clase 200 V: DCR2-A
Clase 400 V: RFN3AL-504KD Suprime la sobretensión causada por la conmutación del
contactor magnético.
Reactor de fase cero F6045GB, F11080GB Reduce el ruido electromagnético.
Fusible
Clase 200 V: CR2LS o CR2L Series, FWX Series 
clase 400 V: CR6L Series, FWH Series
Protege el variador en caso de cortocircuito.
Filtro de ruido de entrada LNFB, LNFD, FN Series
Reduce el ruido electromagnético que fluye de regreso desde el
variador hacia el suministro eléctrico.
Filtro de ruido de salida Serie LF-310
Reduce el ruido electromagnético generado por la salida del
variador.
— Aislador DGP
Aísla las E/S analógicas del variador para la tolerancia de ruido
mejorada.
