3.8 Cableado del circuito de control
78
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■
Terminales de cable tipo casquillo
Yaskawa recomienda usar CRIMPFOX 6, una herramienta de ensamblado a presión fabricada por PHOENIX CONTACT,
para preparar los extremos de cable con manguitos aislados antes de conectar el variador. Consulte
para las
dimensiones.
Figura 3.19

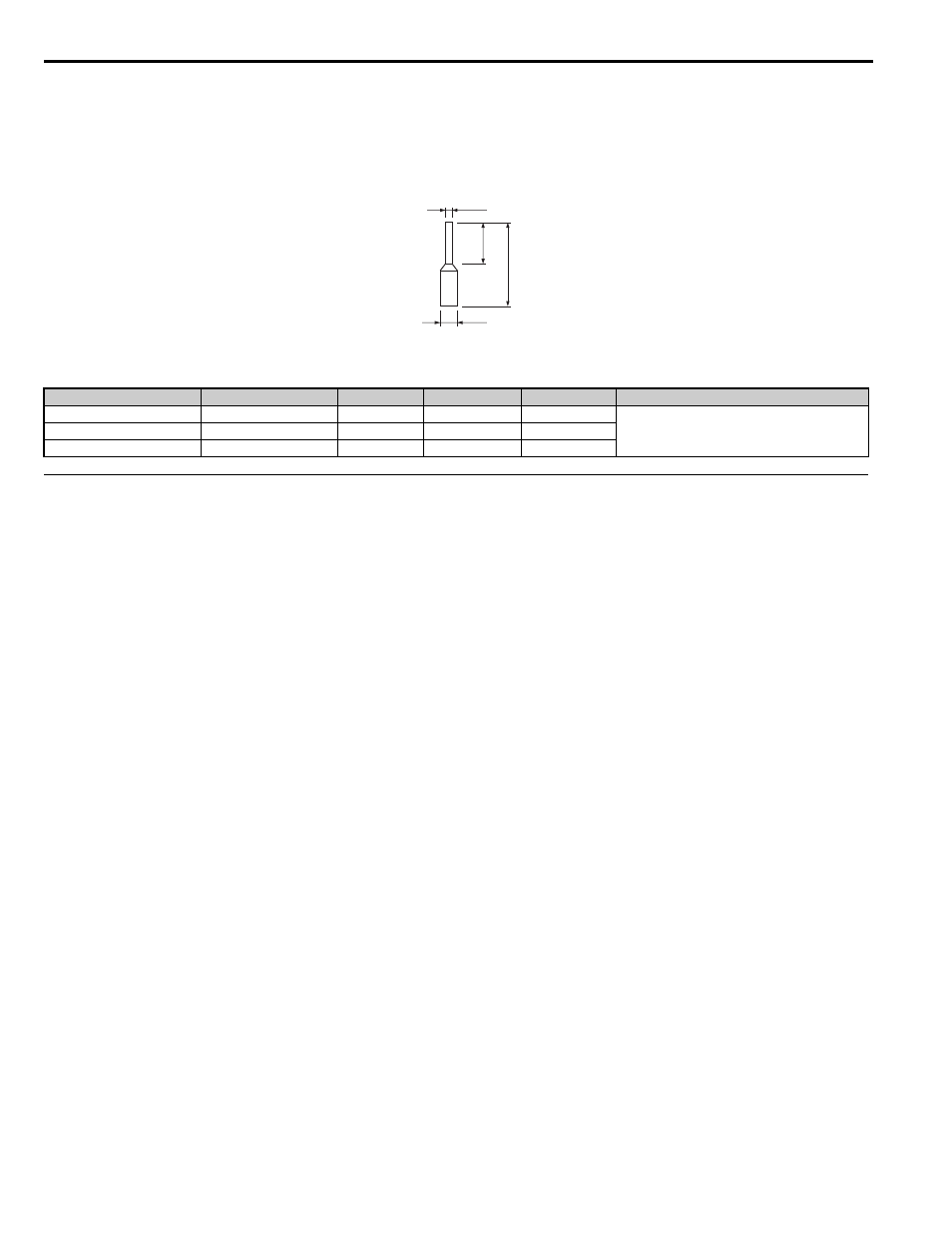

Figura 3.20 Dimensiones del casquillo
Tabla 3.9 Tamaños y tipos de terminales de casquillo
◆ Realizar el cableado del terminal de circuito de control
Esta sección describe los procedimientos y las preparaciones adecuados para cablear los terminales de control.
¡ADVERTENCIA! Peligro por movimiento repentino. El manejo de un variador cuyos circuitos de emergencia no hayan sido probados
podría ocasionar la muerte o lesiones graves. Verifique que todos los cables del circuito de parada rápida del variador y cualquier
circuito de emergencia adicional antes de operar el variador.
¡ADVERTENCIA! Riesgo de incendio. Ajuste todos los tornillos de los terminales según el torque de ajuste especificado. Las
conexiones eléctricas sueltas pueden provocar la muerte y lesiones graves a causa de un incendio causado por el sobrecalentamiento
de las conexiones eléctricas.
¡ADVERTENCIA! Riesgo de descarga eléctrica. No quite las cubiertas ni toque las placas de circuitos si el dispositivo está encendido.
El incumplimiento de estas instrucciones podría ocasionar muertes o lesiones graves.
¡ADVERTENCIA! Riesgo de descarga eléctrica. Antes de darle mantenimiento, desconecte toda la alimentación al equipo y bloquee el
suministro eléctrico. El incumplimiento de estas instrucciones puede ocasionar lesiones causadas por decargas eléctricas. Espere al
menos cinco minutos después de que todos los indicadores están OFF (apagados) y mida el nivel de tensión del barraje de bus CC y
los terminales del circuito principal para confirmar que el circuito es seguro antes de cablear.
¡ADVERTENCIA! Riesgo de movimiento repentino. Instale circuitos adicionales de emergencias por separado de los circuitos de
parada rápida del variador. El incumplimiento de estas instrucciones puede ocasionar lesiones personales.
AVISO: Peligro del equipo. No conecte los terminales de tierra del circuito de control al cerramiento del variador. Una conexión a tierra
inapropiada del variador puede provocar el mal funcionamiento del circuito de control.
AVISO: Peligro del equipo. Aísle los blindajes con tubos termocontraíbles o cinta para evitar el contacto con otras líneas de señales y
equipo. Un cableado inadecuado puede provocar el mal funcionamiento del variador o del equipo debido a un cortocircuito.
AVISO: Peligro del equipo. Utilice cables de par trenzado blindados o de par trenzado para los circuitos de control. Un cableado
inadecuado puede provocar el mal funcionamiento del variador o del equipo, o desconexiones fastidiosas.
AVISO: Conecte el blindaje del cable blindado al terminal de conexión a tierra adecuado. Una conexión inadecuada del equipo a tierra
puede provocar el mal funcionamiento del variador o del equipo, o desconexiones fastidiosas.
AVISO: Separe el cableado para los terminales de salida MA, MB, MC, M1 y M2 del el cableado para otras líneas de circuito de
control. Un cableado inadecuado puede provocar el mal funcionamiento del variador o del equipo, o desconexiones fastidiosas.
AVISO: Separe el cableado del circuito de control del cableado del circuito principal (terminales R/L1, S/L2,T/L3, B1, B2, U/T1, V/T2,
W/T3, -, +1, +2) y otras líneas de gran potencia. Un cableado inadecuado puede provocar el mal funcionamiento del variador debido a
interferencias eléctricas.
Tamaño en mm
2
(AWG)
Tipo
L (mm)
d1 (mm)
d2 (mm)
Fabricante
0.25 (24)
AI 0.25-6YE
10.5
0.8
2
PHOENIX CONTACT
0.34 (22)
AI 0.34-6TQ
10.5
0.8
2
0.5 (20)
AI 0.5-6WH
14
1.1
2.5
d1
d2
6 mm
L
