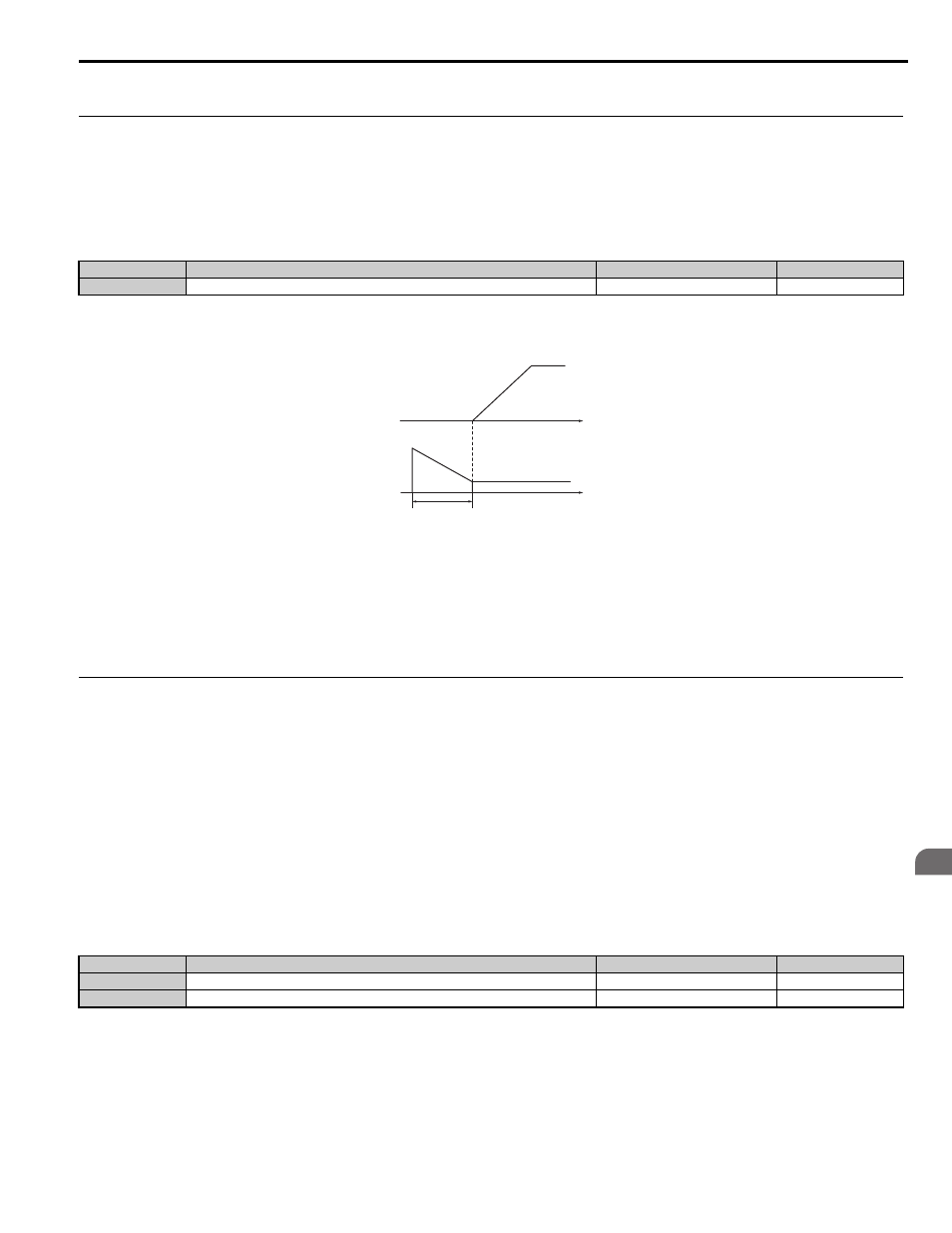

5.2 b: Aplicación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 167
De
ta
lle
s de
los
pa
rá
met
ro
s
5
2. Si se utiliza CLV/PM, también realice el auto-ajuste de compensación del codificador.
◆ b2: Compensación del flujo magnético
■ b2-08: Valor de compensación del flujo magnético
Configura la compensación del flujo magnético durante el arranque como un porcentaje del valor de corriente sin carga
(E2-03). Esta función permite el desarrollo de más flujo para facilitar el arranque de las máquinas que requieren un torque
de arranque elevado o de los motores que tienen una gran constante de tiempo de rotor.
Cuando se emite un comando Arriba/Abajo, el nivel de corriente CC inyectada en el motor cambia linealmente desde el
nivel ajustado en b2-08 al nivel ajustado en E2-03 dentro del tiempo configurado en b2-03.
Figura 5.1
Figura 5.1 Compensación del flujo magnético
El nivel de corriente CC inyectada al motor se limita al 80% de la corriente nominal del variador o a la corriente nominal
del motor, el valor que resulte más pequeño.
Nota: 1. Si b2-08 está configurado por debajo del 100%, el desarrollo del flujo puede tardar un tiempo relativamente prolongado.
2. Si b2-08 se establece en 0%, el nivel de corriente CC será la corriente de Inyección CC establecida en S1-02.
3. Como la inyección CC puede generar bastante ruido, es posible que sea necesario ajustar b2-08 para mantener los niveles de ruido
dentro de un margen aceptable.
◆ b4: Temporizadores de retardo
La función del temporizador es independiente del funcionamiento del variador y puede retrasar la conmutación de una
salida digital activada por la señal de una entrada digital, como también ayudar a eliminar el ruido de castañeteo de la
conmutación de los sensores. El tiempo de retardo al encendido o al apagado puede configurarse por separado.
Para habilitar la función de temporizador, configurar una entrada multifunción a la entrada del temporizador (H1-
=18) y establezca una salida multifunción a la salida del temporizador (H2-=12). Sólo se puede utilizar un
temporizador.
■ b4-01, b4-02: Función del temporizador tiempo de encendido y apagado del retardo
El parámetro b4-01 configura el tiempo de retardo al encendido para conmutar la salida del temporizador. El parámetro
b4-02 configura el tiempo de retardo al apagado para conmutar la salida del temporizador.
■ Operación de la función del temporizador
La función de temporizador se enciende cuando la entrada de la función del temporizador se cierra durante más tiempo
que el valor establecido en b4-01. La función de temporizador se apaga cuando la entrada de la función de temporizador
se abre durante más tiempo que el valor establecido en b4-02. La
Figura 5.2 ilustra el funcionamiento de la función de
temporizador:
N.º Nombre del parámetro Rango de configuración Predeterminado
b2-08 Valor de compensación del flujo magnético 0 a 1000% 0%
N.º Nombre del parámetro Rango de configuración Predeterminado
b4-01 Tiempo de retardo al encendido de la función del temporizador 0.0 a 3000.0 s 0.0 s
b4-02 Tiempo de retardo al apagado de la función del temporizador 0.0 a 3000.0 s 0.0 s
E2-03
S1-04
b2-08
Tiempo
Referencia de corriente
magnetizante
Velocidad de Salida
