8.4 Instalación de tarjetas opcionales
Esta sección suministra instrucciones sobre la instalación de las tarjetas opcionales enumeradas en
◆ Antes de instalar la tarjeta opcional
Antes de instalar la tarjeta opcional, cablee el variador, haga las conexiones necesarias a los terminales del variador y
compruebe que el variador funciona normalmente. Consulte la
para información sobre cableado y conexión del
variador.
abajo muestra el número de tarjetas opcionales que pueden conectarse al variador y los conectores del
variador para la conexión de las tarjetas opcionales.
Tabla 8.2 Instalación de tarjetas opcionales
muestra una vista despiezada del variador con los componentes opcionales y relacionados para referencia.

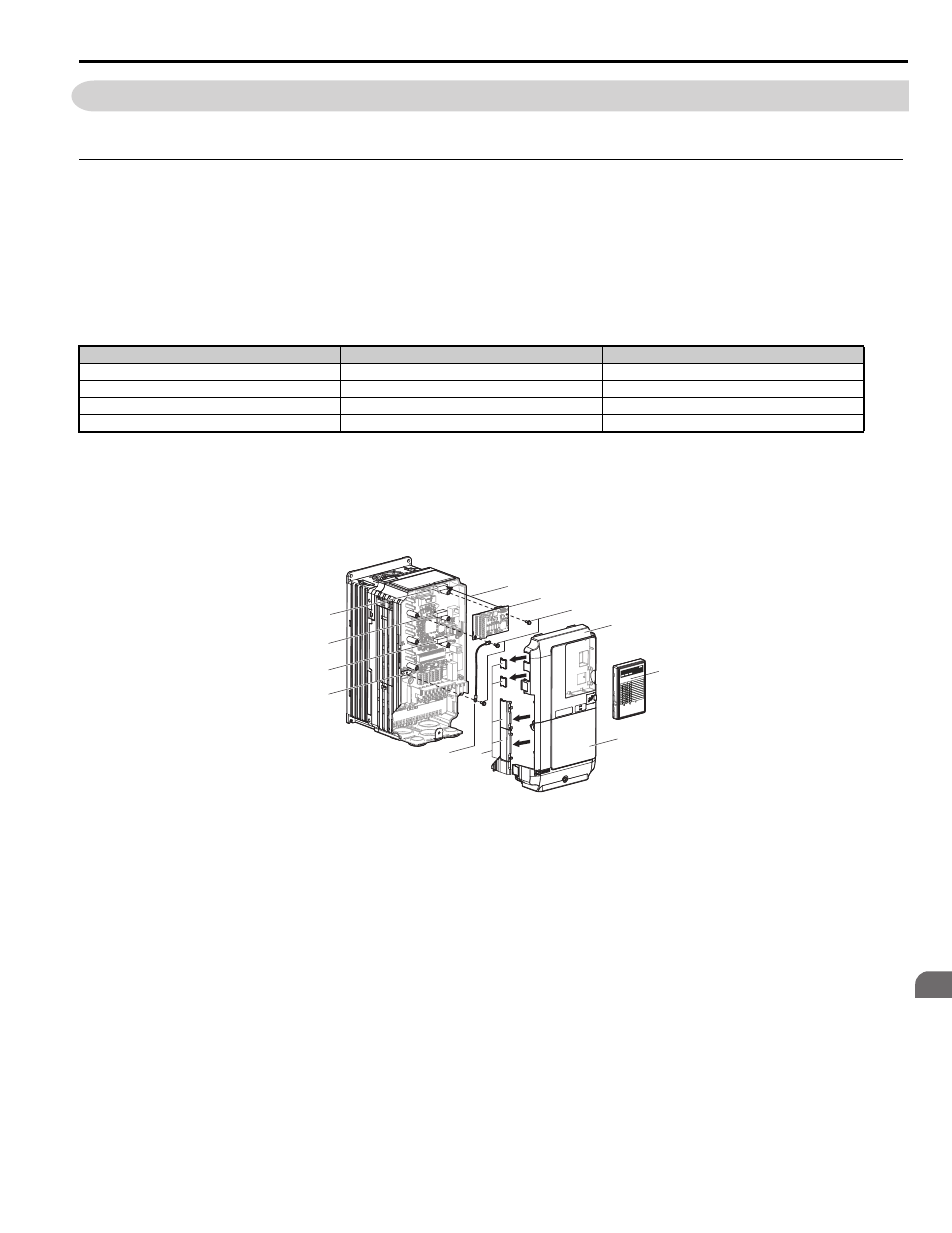

Figura 8.2
Figura 8.2 Instalación de una tarjeta opcional
Tarjeta opcional
<1> Si están conectadas dos tarjetas opcionales PG, utilice CN5-B y CN5-C. Si sólo una tarjeta opcional PG está conectada al variador,
utilice el conector CN5-C .
<2> Cuando DI-A3 va a utilizarse como monitor, la tarjeta puede conectarse a cualquiera de CN5-A, B o C. Entonces el estado de la entrada
de DI-A3 puede verse con U1-17.
Conector
Cantidad de tarjetas posible
PG-B3, PG-X3
CN5-C
DO-A3, AO-A3
CN5-A, B, C
1
PG-F3, PG-E3
CN5-C
1
SI-S3, DI-A3
CN5-A
1
A – Punto de inserción para CN5
G – Lengüetas extraíbles para el
enrutamiento del cable.
B – Tarjeta opcional
H – Cable de conexión a tierra
C – Tornillos incluidos
I – Terminal de conexión a tierra del
variador (FE)
D – Cubierta delantera
J – Conector CN5-A
E – Monitor LED
K – Conector CN5-B
F – Cubierta de terminales
L – Conector CN5-C
