4.2 Uso del monitor LED/operador digital
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 95
P
rog
ra
mac
ió
n
y pue
st
a
en
ma
rc
h
a
4
◆ Indicaciones del LED de LO/RE y del LED RUN

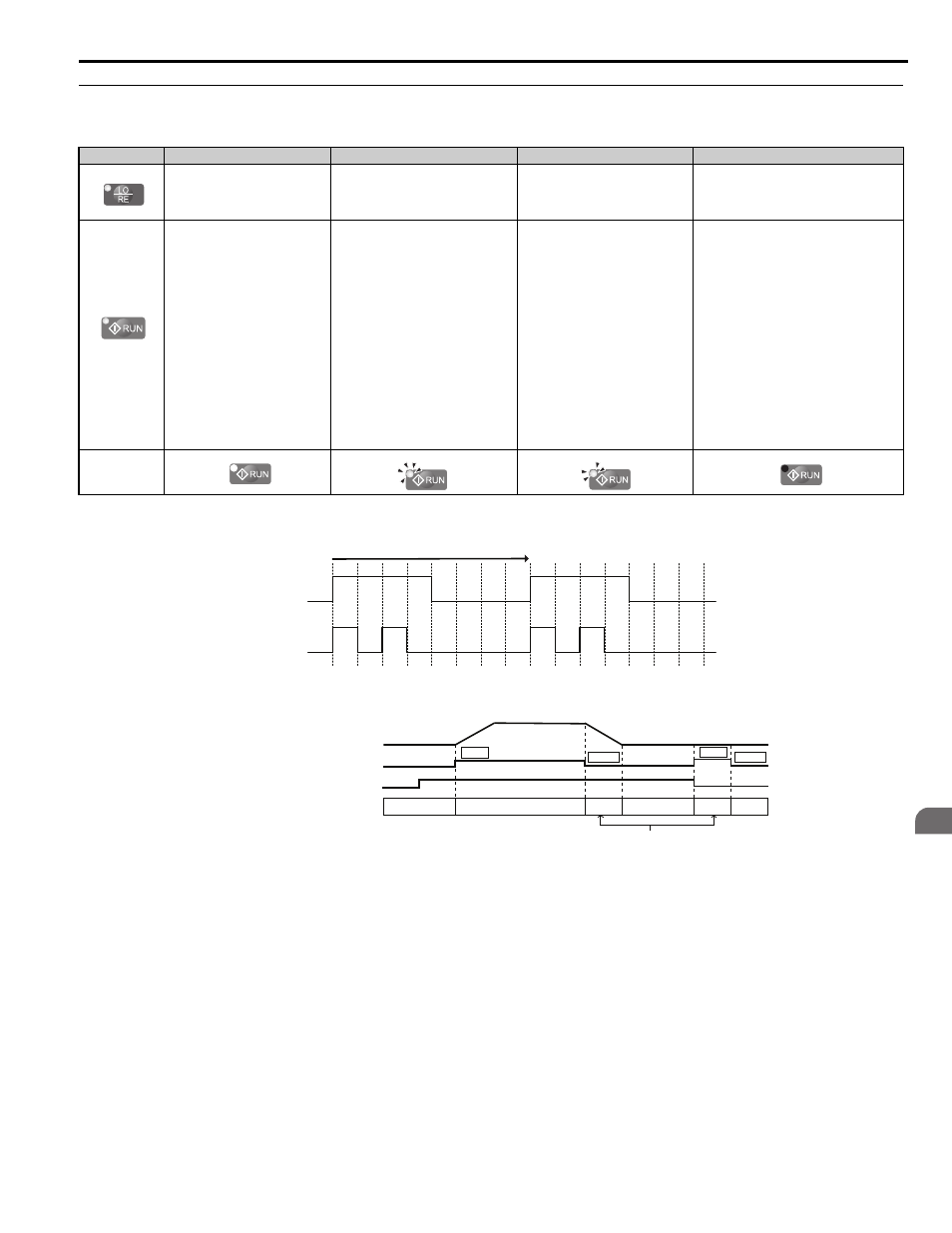

Tabla 4.3 Indicaciones del LED de LO/RE y del LED RUN
Figura 4.7
Figura 4.7 Estado y significado del LED RUN
Figura 4.8
Figura 4.8 Funcionamiento del LED RUN y del variador
LED Iluminado Destellando Destellando rápido <1>
<1> Consulte la Figura 4.7 para conocer la diferencia entre “destellando” y “destellando rápido”.
Apagado
Cuando la fuente del comando
Arriba/Abajo es asignada al opera-
dor digital (LOCAL).
– –
El comando Arriba/Abajo es administrarse
desde un dispositivo distinto del operador dig-
ital (REMOTE).
Durante el avance
• Durante la desaceleración hasta el
paro.
• Cuando se entra un comando Arriba/
Abajo y la referencia de velocidad es
0%.
• Cuando el variador está configurado
para LOCAL, se ingresó un
comando Arriba/Abajo a los
terminales de entrada después de lo
cual el variador fue cambiado luego
a REMOTE.
• Un comando Arriba/Abajo se
ingresó a través de los terminales de
entrada mientras no estaba en el
modo Variador.
• Durante la desaceleración cuando se
ingresó un comando Paro rápido.
• La salida del variador es apagada
por la función de desactivación
segura.
• Mientras que el variador estaba
corriendo en el modo REMOTE,
presionaron la tecla STOP.
Durante el paro
Ejemplos
Destellando
ON
(encendido)
ON
(encendido)
ON (encendido)
ON
(encendido)
ON
(encendido)
ON (encendido)
1 s
Destellando
rápido
common_
TM
Velocidad de salida del variador
durante el paro
Configuración de la velocidad
OFF (apagado) ON (encendido)
Destellando
OFF (apagado) OFF (apagado) LED RUN
RUN
0%
10%
RUN
STOP STOP
Arriba/Abajo
common_
TM
