3.8 Cableado del circuito de control
76
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■
Terminales de salida
detalla los terminales de salida del variador. El texto en paréntesis señala la configuración predeterminada
para cada salida multifuncional.
Nota: Los terminales de salida del relé multifunción tienen una capacidad nominal mínima de 10 mA. Si se requiere menos de 10 mA,
utilice las salidas del optoacoplador (P1-C1, P2-C2). La utilización del nivel de salida de corriente incorrecto puede causar el mal
funcionamiento de la salida cuando está activado el terminal.

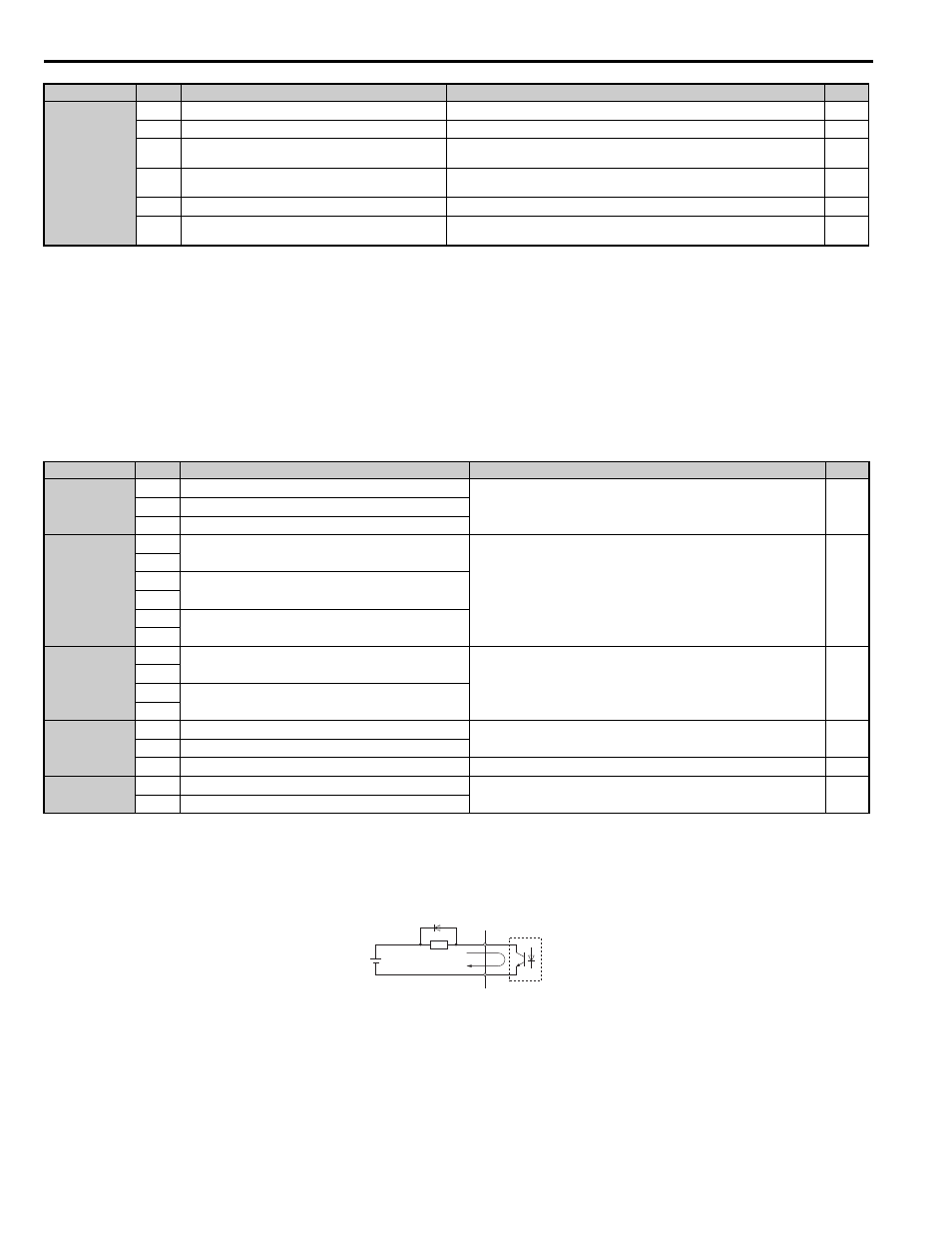

Tabla 3.6 Terminales de salida del circuito de control
Figura 3.17
Figura 3.18 Conexión a un diodo supresor
Entradas
analógicas
+V
Suministro eléctrico para entradas analógicas
10.5 Vcc (corriente máxima permitida: 20 mA)
-V
Suministro eléctrico para entradas analógicas
-10.5 Vcc (corriente máxima permitida: 20 mA)
–
A1
Entrada analógica multifunción 1 (derivación de referencia
de velocidad)
-10 a 10 Vcc, 0 a 10 Vcc (impedancia de entrada: 20 k
)
A2
Entrada analógica multifunción 2 (No utilizada)
-10 a 10 Vcc, 0 a 10 Vcc (impedancia de entrada: 20 k
)
AC
Entrada analógica común
0 V
E (G)
Conexión a tierra para líneas blindadas y tarjetas
opcionales
–
–
<1> La configuración del puente S3 para una alimentación externa hace que el puente entre los terminales H1, H2 y HC sea ineficaz. Retire el
alambre puente y conecte una fuente de alimentación externa que pueda alimentar los terminales H1, H2 y HC continuamente.
Tipo
<1> Abstenerse de asignar funciones a los terminales M1 a M6 que involucren conmutación frecuente, ya que esto puede acortar la vida de
funcionamiento del relé. La vida útil de conmutación se calcula en 200,000 veces (se estima 1 A, carga resistiva).
<2> Conecte un diodo supresor tal como se indica en la
al impulsar una carga reactiva como una bobina de relé. Asegúrese de que la
capacidad nominal del diodo es mayor que la tensión de circuito.
N.º
Nombre del terminal (Función)
Función (Nivel de la señal) Configuración predeterminada
Página
Relé de falla
MA
N.O.
30 Vcc, 10 mA a 1 A; 250 Vca, 10 mA a 1 A
Carga mínima: 5 Vcc, 10 mA
MB
Salida N.C.
MC
Salida de falla común
Salida del relé
multifunción
M1
Salida del relé multifunción 1 (Comando de liberación del freno)
Salida de relé de contacto
30 Vcc, 10 mA a 1 A
250 Vca, 10 mA a 1 A
Carga mínima: 5 Vcc, 10 mA
M2
M3
Salida de relé multifunción 2 (Comando de cierre del contactor
de salida)
M4
M5
Salida de relé multifunción 3 (Variador listo)
M6
Salida del
optoacoplador
multifunción
P1
Salida del optoacoplador 1 (Durante la salida de frecuencia)
48 Vcc, 2 a 50 mA
–
C1
P2
Salida del optoacoplador 2 (No se usa/Modo a través)
C2
Salida del monitor
FM
Salida analógica del monitor 1 (Velocidad de salida)
-10 a +10 Vcc o 0 a +10 Vcc
AM
Salida del monitor analógico 2 (Corriente de salida)
AC
Monitor común
0 V
–
Salida del monitor
de seguridad
DM+
Salida del monitor de seguridad
Estado de las salidas de la función de desactivación segura. Cerrado cuando
ambos canales de desactivación segura están cerrados. Hasta +48 Vcc 50 mA
–
DM-
Salida del monitor de seguridad común
A – Fuente externa, 48 V máx.
C – Bobina
B – Diodo supresor
D – 50 mA o menos
Tipo
N.º
Nombre del terminal (Función)
Función (Nivel de la señal) Configuración predeterminada
Página
A
B
C
D
