3.9 Configuración de entrada/salida del control
82
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
◆ Selección de modo de fuente interna/fuente externa para entradas de desactivación
segura
Utilice el puente S3 en la placa de terminales para seleccionar entre modo disipador, modo de fuente o suministro
eléctrico externo para las entradas Desactivación segura H1 y H2 como se muestra en la
(Valor
predeterminado: Modo disipador, suministro eléctrico interno).

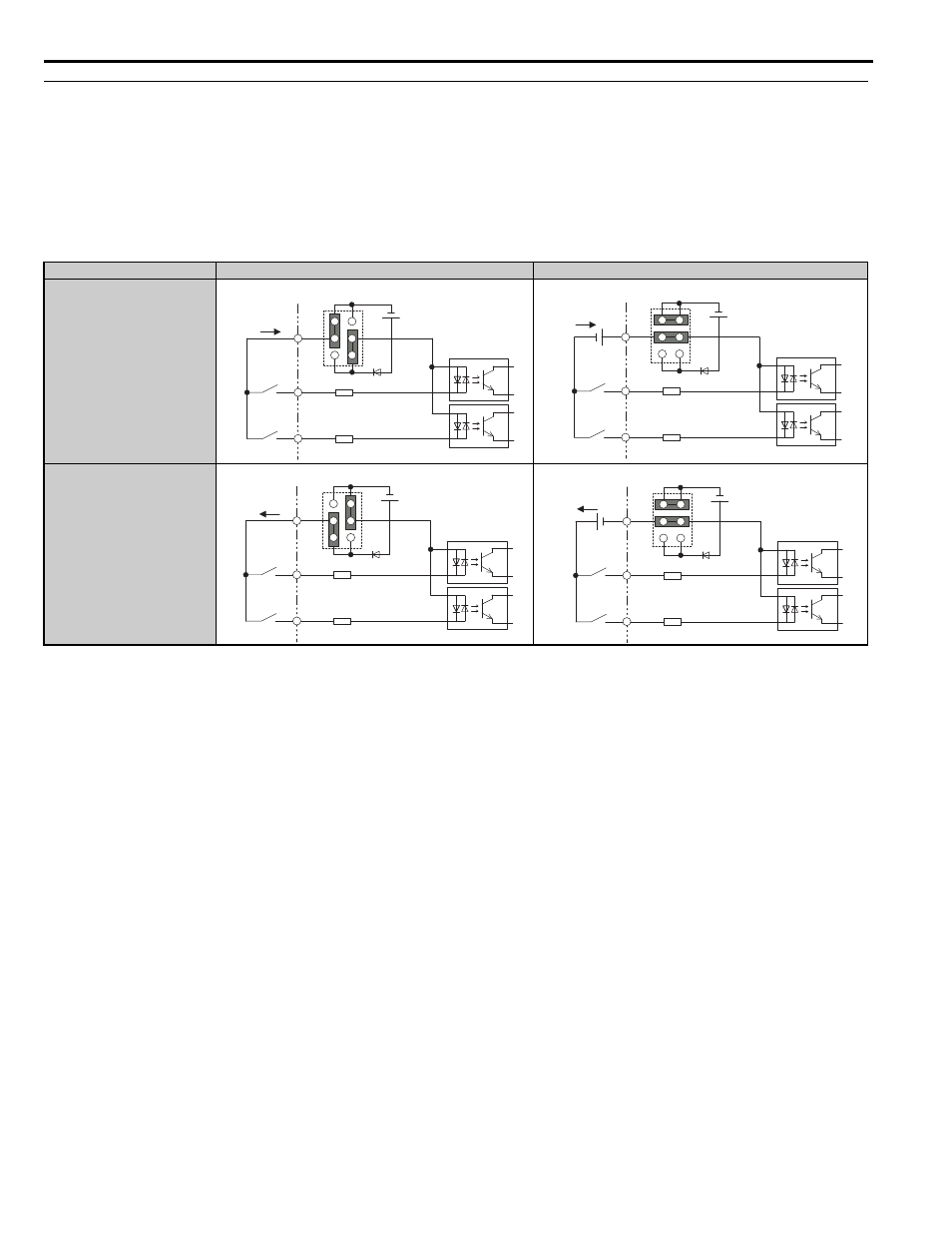

Tabla 3.11 Selección del suministro eléctrico de Fuente interna/Fuente externa para entradas de desactivación
segura
Suministro eléctrico interno del variador
Suministro eléctrico externo 24 Vcc
Fuente interna
Fuente externa
H1
H2
HC
24 Vcc
Puente S3
H1
H2
HC
Externa
24 Vcc
Puente S3
24 Vcc
H1
H2
HC
24 Vcc
Puente S3
H1
H2
HC
24 Vcc
Externa
24 Vcc
Puente S3
