u Modelos tipo brida 4o0088 y 4o0103

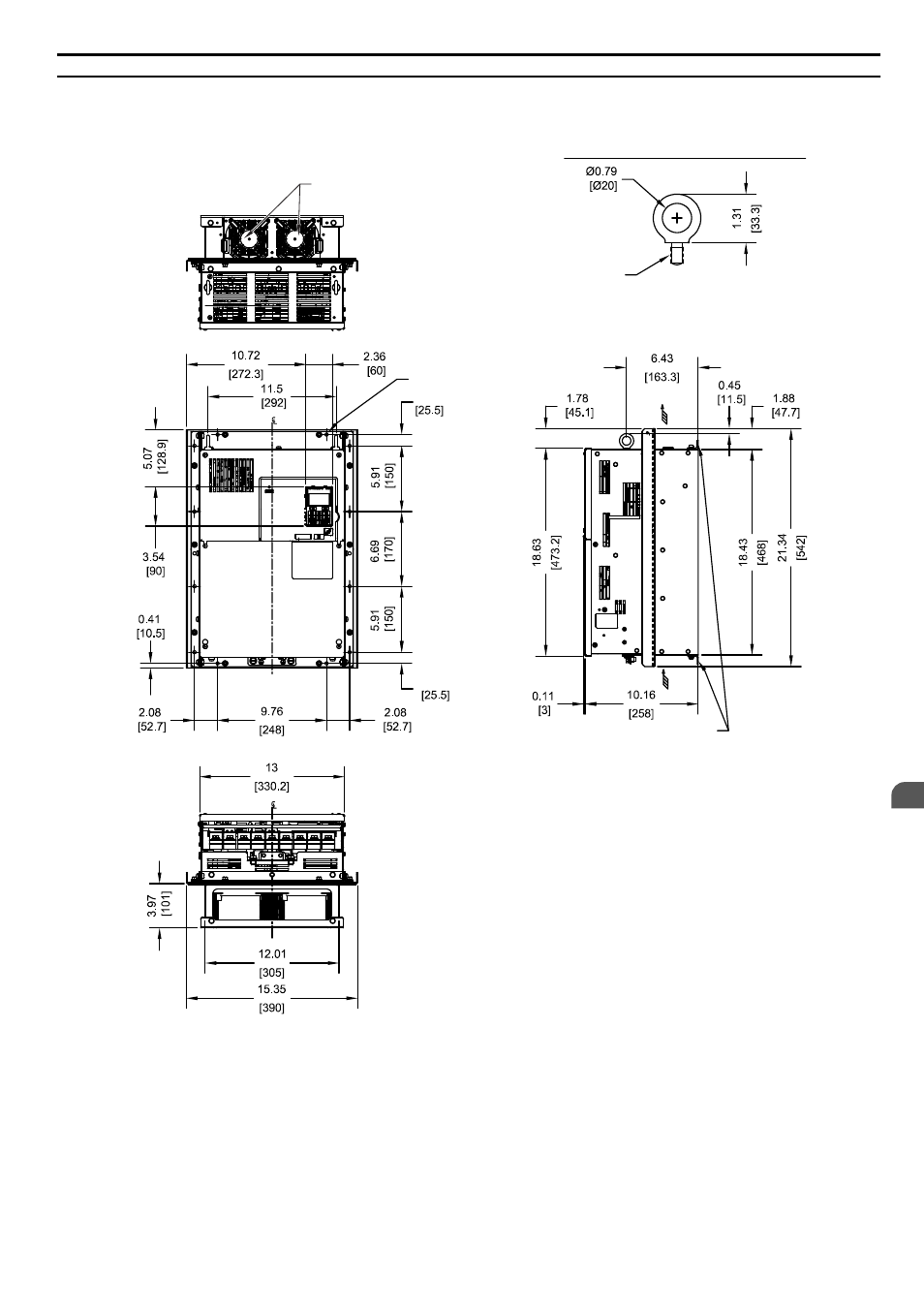

n Dimensiones exteriores y de montaje del modelo tipo brida
1.0
NOTA: Se necesita una barra de separación,
para evitar daños durante el izaje.
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(2) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
(12) ORIFICIOS DE MONTAJE
PARA TORNILLOS DE 1/4 in. [M6]
ROSCA M8
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
Unidad: in. [mm]
VISTA FRONTAL AIRE
AIRE
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MO
N
TAJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL
Figura 2.42 Modelos 4o0088 y 4o0103
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
