8.4 Instalación de opciones
Esta sección contiene instrucciones para instalar las opciones de la Tabla 8.2 .
u Antes de instalar la opción
Antes de instalar la opción, cablee el variador, efectúe las conexiones necesarias a los terminales del variador y compruebe
que el variador funciona normalmente sin la opción instalada.
La
Tabla 8.2 a continuación enumera la cantidad de opciones que pueden conectarse al variador y los puertos del variador
donde se conectan esas opciones.
Tabla 8.2 Instalación de opciones
Opción Puerto/conector
Cantidad posible de
opciones
PG-B3, PG-X3 CN5-C 2 <1>
PG-F3 <2> <3> , PG-RT3 <2> <3> CN5-C 1
AO-A3, DO-A3 CN5-A, B, C 1
SI-B3 <3> , SI-C3, SI-EN3 <3> , SI-EM3 <3> , SI-EP3 <3> , SI-ES3 <3> ,
SI-ET3 <3> , SI-N3, SI-P3, SI-S3, SI-T3, SI-W3 <3> , AI-A3 <4> , DI-A3
<4>
CN5-A 1
<1> Al conectar dos tarjetas opcionales PG, use tanto CN5-B como CN5-C. Al conectar una sola tarjeta opcional PG, use el conector CN5-C.
<2> No está disponible para la aplicación con la selección del Motor 2.
<3> No disponible con los modelos 4A0930 y 4A1200.
<4> Al usar AI-A3 y DI-A3 como monitores, la tarjeta puede conectarse a CN5-A, CN5-B o CN5-C. Después, puede observarse el estado de entrada
de AI-A3 usando U1-21, U1-22 y U1-23 y puede observarse el estado de entrada de DI-A3 usando U1-17.

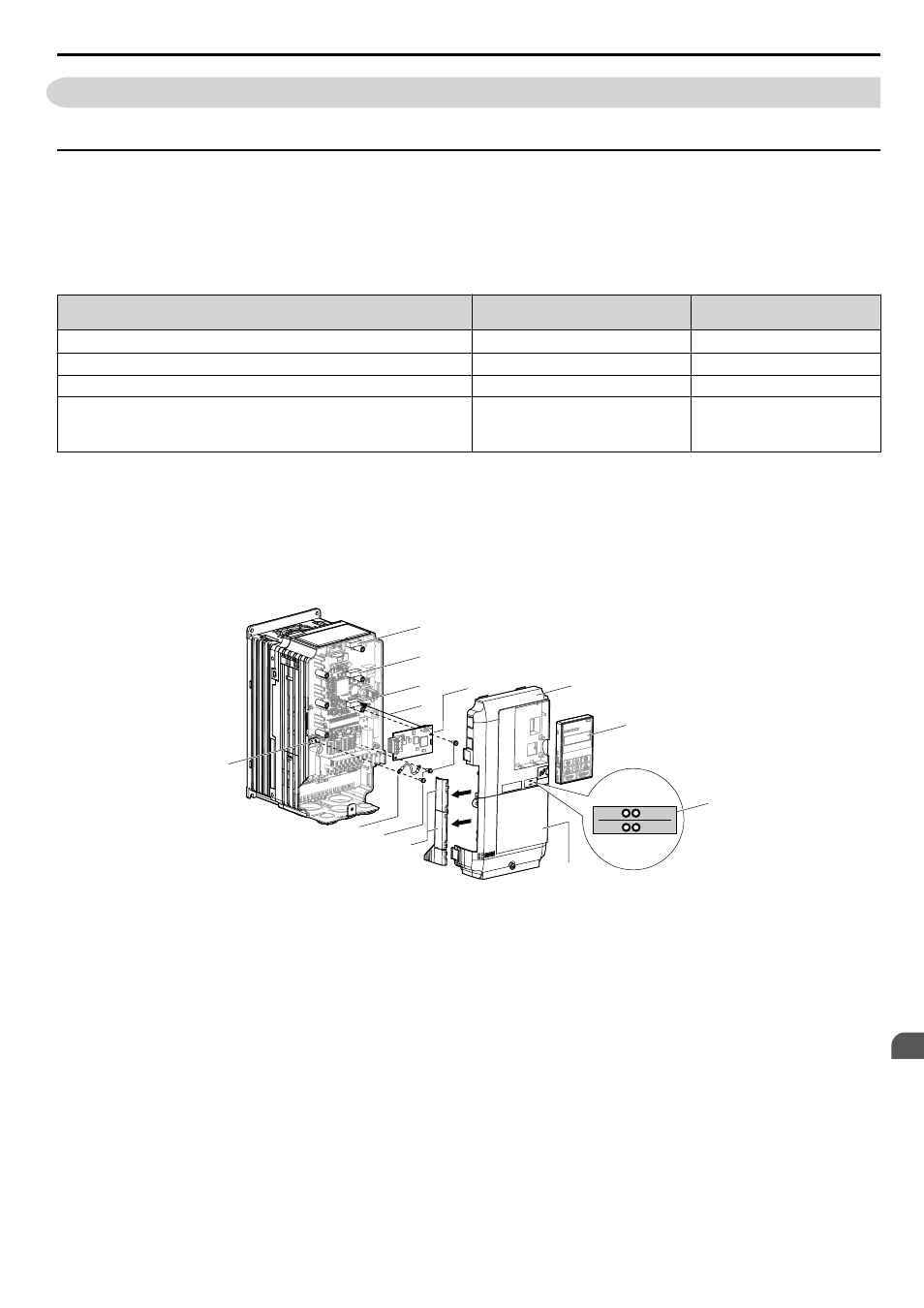

La Figura 8.2 muestra una vista despiezada del variador con la opción y los componentes relacionados, a modo de
referencia.
I
J
K M A
L
D
F
G
C
E
B
H
NS MS NS MS
TX RX
A – Cubierta delantera del variador
B – Operador digital
C – Etiqueta LED (para las opciones
de comunicaciones)
D – Cubierta de terminales del
variador
E – Lengüetas extraíbles para el
direccionamiento del cable.
F – Tornillos incluidos
G – Cable de conexión a tierra
H – Terminal de conexión a tierra del
variador (FE)
I – Conector CN5-C
J – Conector CN5-B
K – Conector CN5-A
L – Punto de inserción para el
conector CN5
M – Opción
Figura 8.2 Componentes del variador con opción
