n Cableado del ventilador de enfriamiento: 2A0360, 2A0415, 4A0250 a 4A0362, 5A0192 y
5A0242
1.
Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.
Tubo protector
2.
En el espacio entre los ventiladores 1 y 2, coloque el conector del ventilador B2 frente al conector del ventilador
B1.
3.
Ubique el conector del ventilador B3 entre los ventiladores B2 y B3.
Cubierta del cable
Ventilador B3
Ventilador B2
Conector para ventilador B3
Conector para ventilador B1
Conector para ventilador B2
Ventilador B1

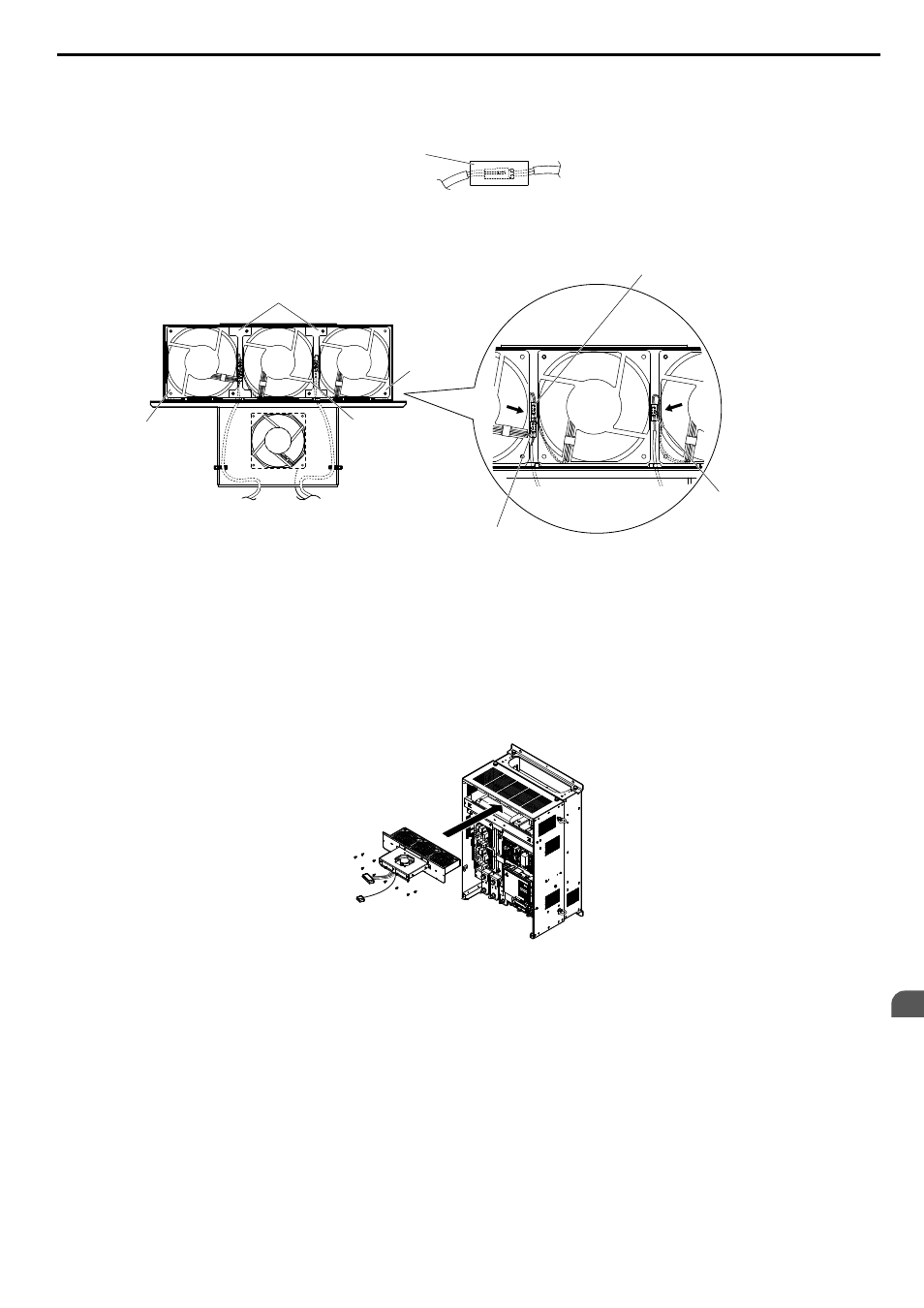

Figura 7.25 Cableado del ventilador de enfriamiento: 2A0360, 2A0415, 4A0250 a 4A0362, 5A0192 y 5A0242
4.
Vuelva a verificar el conector del relé para asegurarse de que esté bien conectado.
5.
Vuelva a colocar la cubierta del cable en su posición original y ajuste los tornillos, de modo que el protector del
ventilador sujete la cubierta del cable.
Nota: Cuando vuelva a armar la unidad de ventiladores, no prense el cable del ventilador entre las piezas.
n Instalación de la unidad de ventiladores de enfriamiento
1.
Invierta el procedimiento que se describió anteriormente para volver a instalar la unidad de ventiladores de
enfriamiento.
Figura 7.26 Instale la unidad de ventiladores de enfriamiento: 2A0169 a 2A0415, 4A0139 a 4A0362 y 5A0062 a
5A0242
2.
Vuelva a colocar las cubiertas y el operador digital.
3.
Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del
ventilador de enfriamiento en el monitor de mantenimiento.
