3.4 Configuración del bloque de terminales

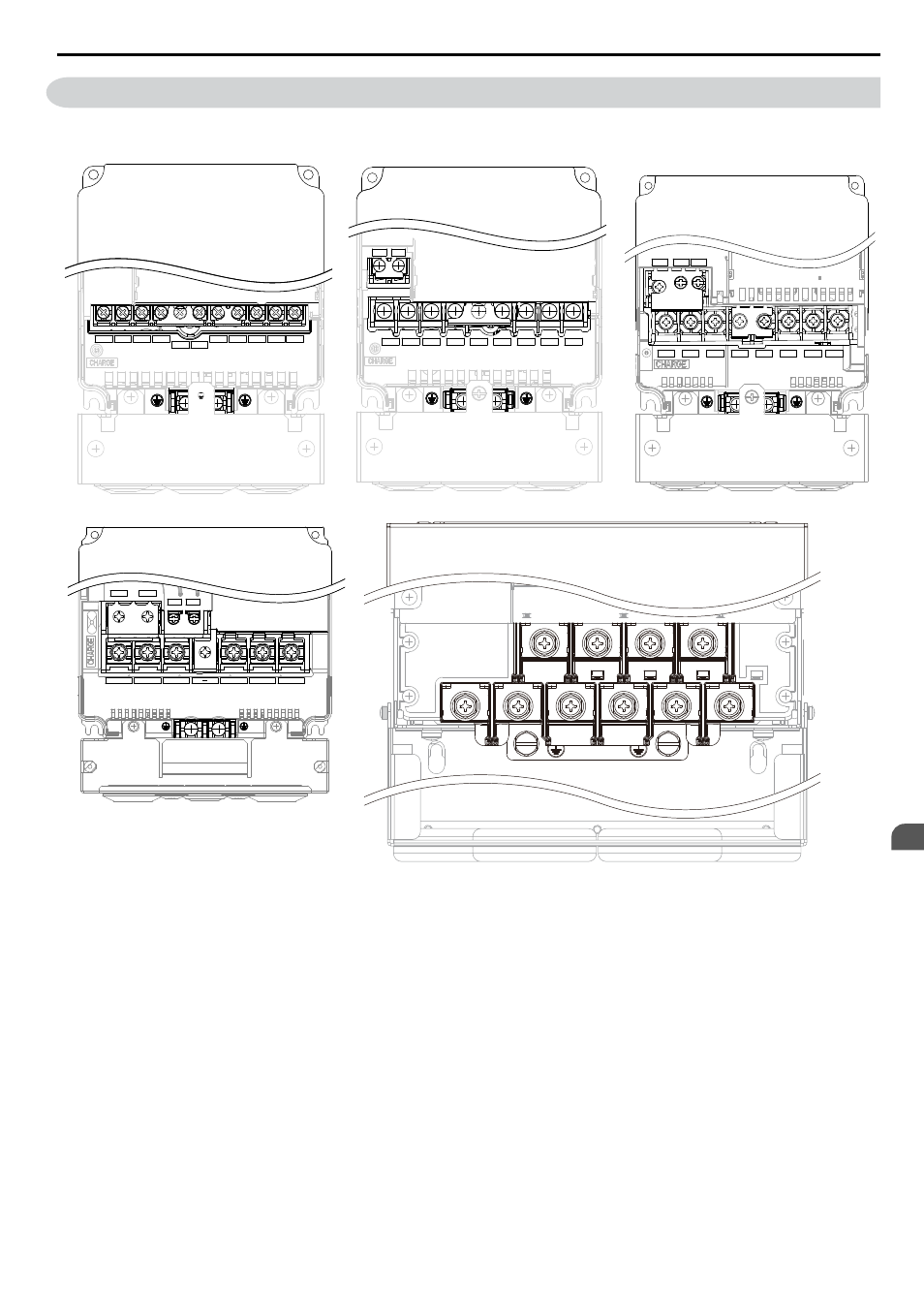

La Figura 3.9 y la Figura 3.10 muestran las diferentes disposiciones de los terminales del circuito principal según la
capacidad del variador.
R/L1 S/L2 T/L3 _
+1 +2
B1 B2 U/T1 V/T2 W/T3 R/L1 S/L2 T/L3
_
+1 +2 U/T1 V/T2 W/T3
B1 B2
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3 +1 +2
B1 B2 –
CIMR-Ao2A0004, 0006, 0008, 0010,
0012, 0018, 0021
CIMR-Ao4A0002, 0004, 0005, 0007
0009, 0011
CIMR-Ao5A0003, 0004, 0006, 0009
CIMR-Ao2A0030, 0040
CIMR-Ao4A0018, 0023
CIMR-Ao5A0011
CIMR-Ao2A0056
CIMR-Ao4A0031, 0038, 0044
CIMR-Ao5A0017, 0022, 0027, 0032
B1 B2
+1 +2
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3
CIMR-Ao2A0110, 0138
CIMR-Ao4A0058, 0072
CIMR-Ao2A0069, 0081
B1 B2
_
+1
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3
CIMR-Ao5A0041, 0052
Figura 3.9 Configuración del bloque de terminales del circuito principal
