Yaskawa CIMR-AU 200V - Manual (Página 63)

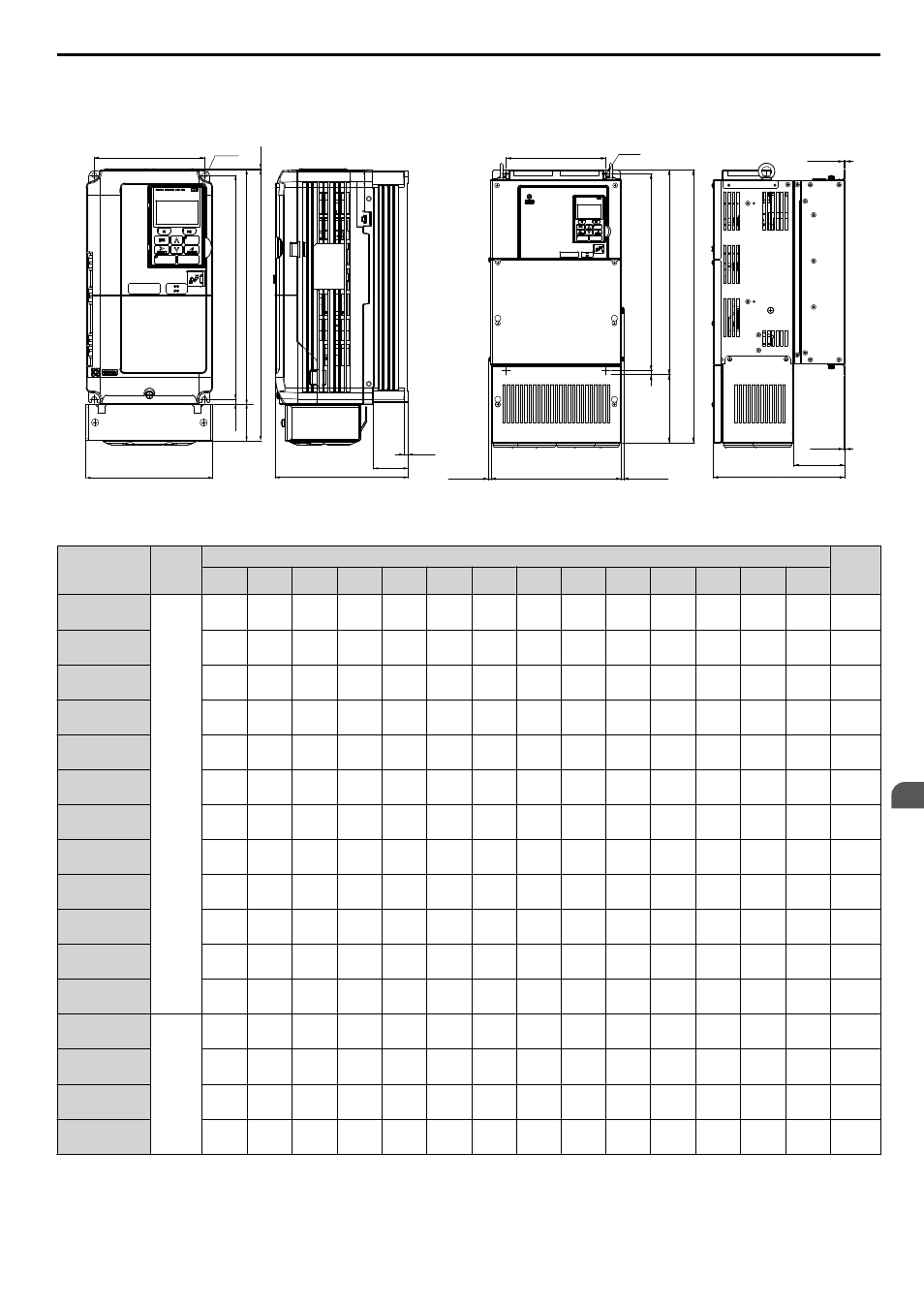

n Variadores con gabinete IP20/NEMA tipo 1
Nota: Quitar la cubierta protectora superior o la abrazadera inferior de conductos portacables de un variador con gabinete IP20/NEMA tipo
1 anula la protección de NEMA tipo 1 y mantiene el conformidad con IP20.
An1
4-d
Al1
Al
Al0
Al2
Al3
An An2 máx. Pr
Pr1
esp.2
esp.1
Figura 2 Figura 1
An1
Al4
Al
Al0 Al1
Al3 Al2
Pr
Pr1
esp.1
4-d
An An2 máx.
Tabla 2.5 Dimensiones del gabinete IP20/NEMA tipo 1: clase de 200 V
Modelo de
variador
Figura
Dimensiones en mm (in) Peso
en kg
(lb) An Al Pr An1 An2 Al0 Al1 Al2 Al3 Al4 Pr1 esp.1 esp.2 d
2A0004F
1
<1>
140
(5.51)
300
(11.81)
147
(5.79)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
38
(1.50)
5
(0.20)
– M5
3.3
(7.3)
2A0006F
140
(5.51)
300
(11.81)
147
(5.79)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
38
(1.50)
5
(0.20)
– M5
3.3
(7.3)
2A0008F
140
(5.51)
300
(11.81)
147
(5.79)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
38
(1.50)
5
(0.20)
– M5
3.4
(7.5)
2A0010F
140
(5.51)
300
(11.81)
147
(5.79)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
38
(1.50)
5
(0.20)
– M5
3.4
(7.5)
2A0012F
140
(5.51)
300
(11.81)
147
(5.79)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
38
(1.50)
5
(0.20)
– M5
3.4
(7.5)
2A0018F
140
(5.51)
300
(11.81)
164
(6.46)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
55
(2.17)
5
(0.20)
– M5
3.8
(8.2)
2A0021F
140
(5.51)
300
(11.81)
164
(6.46)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
55
(2.17)
5
(0.20)
– M5
3.8
(8.2)
2A0030F
140
(5.51)
300
(11.81)
167
(6.57)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
55
(2.17)
5
(0.20)
– M5
4.2
(9.3)
2A0040F
140
(5.51)
300
(11.81)
167
(6.57)
122
(4.80)
–
260
(10.24)
248
(9.76)
6
(0.24)
40
(1.57)
1.5
(0.06)
55
(2.17)
5
(0.20)
– M5
4.2
(9.3)
2A0056F
180
(7.09)
340
(13.39)
187
(7.36)
160
(6.30)
–
300
(11.81)
284
(11.18)
7.9
(0.31)
40
(1.57)
1.5
(0.06)
75
(2.95)
5
(0.20)
– M5
5.9
(13.0)
2A0069F
220
(8.66)
400
(15.75)
197
(7.76)
192
(7.56)
–
350
(13.78)
335
(13.19)
7.9
(0.31)
50
(1.97)
1.5
(0.06)
78
(3.07)
5
(0.20)
– M6
9
(20.1)
2A0081F
220
(8.66)
400
(15.75)
197
(7.76)
192
(7.56)
–
350
(13.78)
335
(13.19)
7.9
(0.31)
50
(1.97)
1.5
(0.06)
78
(3.07)
5
(0.20)
– M6
10
(22.0)
2A0110F
2
<1>
254
(10.00)
534
(21.02)
258
(10.16)
195
(7.68)
7.9
(0.31)
400
(15.75)
385
(15.16)
7.7
(0.30)
134
(5.28)
1.5
(0.06)
100
(3.94)
2.2
(0.09)
2.286
(0.09)
M6
23
(50.7)
2A0138F
279
(10.98)
614
(24.17)
258
(10.16)
220
(8.66)
7.9
(0.31)
450
(17.72)
435
(17.13)
7.7
(0.30)
164
(6.46)
–
100
(3.94)
2.2
(0.09)
2.286
(0.09)
M6
28
(61.7)
2A0169F
329
(12.95)
730
(28.74)
283
(11.14)
260
(10.24)
7.9
(0.31)
550
(21.65)
535
(21.06)
7.7
(0.30)
180
(7.09)
–
110
(4.33)
2.2
(0.09)
2.286
(0.09)
M6
41
(90.4)
2A0211F
329
(12.95)
730
(28.74)
283
(11.14)
260
(10.24)
7.9
(0.31)
550
(21.65)
535
(21.06)
7.7
(0.30)
180
(7.09)
–
110
(4.33)
2.2
(0.09)
2.286
(0.09)
M6
42
(92.6)
2.2 Instalación mecánica
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 63
2
Instalación mecánica
