8.3 Conexión de dispositivos periféricos
La Figura 8.1 ilustra cómo configurar el variador y el motor para operar con distintos dispositivos periféricos.
Consulte el manual específico de los dispositivos que aparecen más abajo para obtener instrucciones de instalación más
detalladas.
Copiar Verificar Leer BLOQUEAR
Y ASKA W A
JVOP-181
Unidad de copia USB COM
ERR
PC
DriveWizard Plus
Herramientas de software de ingeniería
DriveWorksEZ
Suministro
eléctrico
Disyuntor
encapsulado
(MCCB)
o
disyuntor
de fuga
Absorbedor
de sobretensiones
Bobina de
choque
de CC
Reactor
de CA
Filtro de ruido
del lado
de la entrada
Resistencia de frenado
o unidad de resistencia
de frenado
Filtro de ruido del
lado de la salida
Variador
Tierra
B1 B2
Motor
U/T1V/T2W/T3 R/L1
Unidad de suministro
eléctrico con control
de 24 V
S/L2
+2
+1
T/L3
Tierra
Unidad de
copia USB
Cable USB tipo AB
(se vende por separado)
Operador LED/Operador LCD
Cable USB
(Tipo AB)

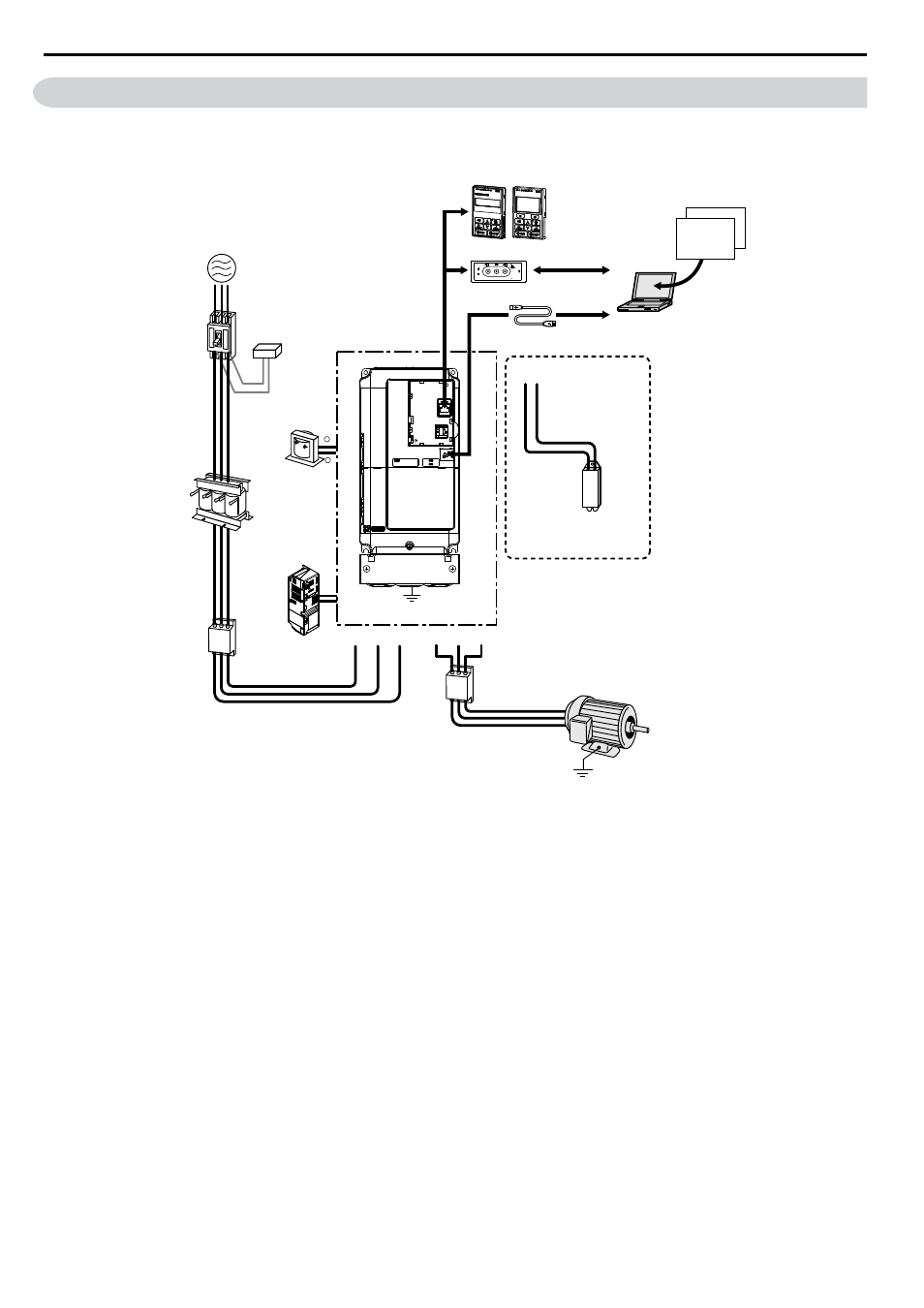

Figura 8.1 Conexión de dispositivos periféricos
Nota: Si el variador se configura para que accione la activación de la salida de falla de la función de reinicio por falla (L5-02 = 1), una
secuencia para interrumpir la alimentación al surgir una falla desactiva la alimentación que llega al variador mientras este intenta
reiniciarse. La configuración predeterminada de L5-02 es 0 (salida de falla activa durante el reinicio).
