b2-03
Tiempo de velocidad a cero
durante el arranque
IM: excitación inicial
PM: control de velocidad a cero
Comando de
Marcha
Referencia de
frecuencia
Velocidad
del motor
OFF
(apagado)
ON (encendido)
Control de
velocidad
a cero
E1-09
Frecuencia Mínima
b2-04
Tiempo de velocidad a cero
durante el paro
El motor
se mueve
por inercia
b2-01 Nivel de
velocidad a cero

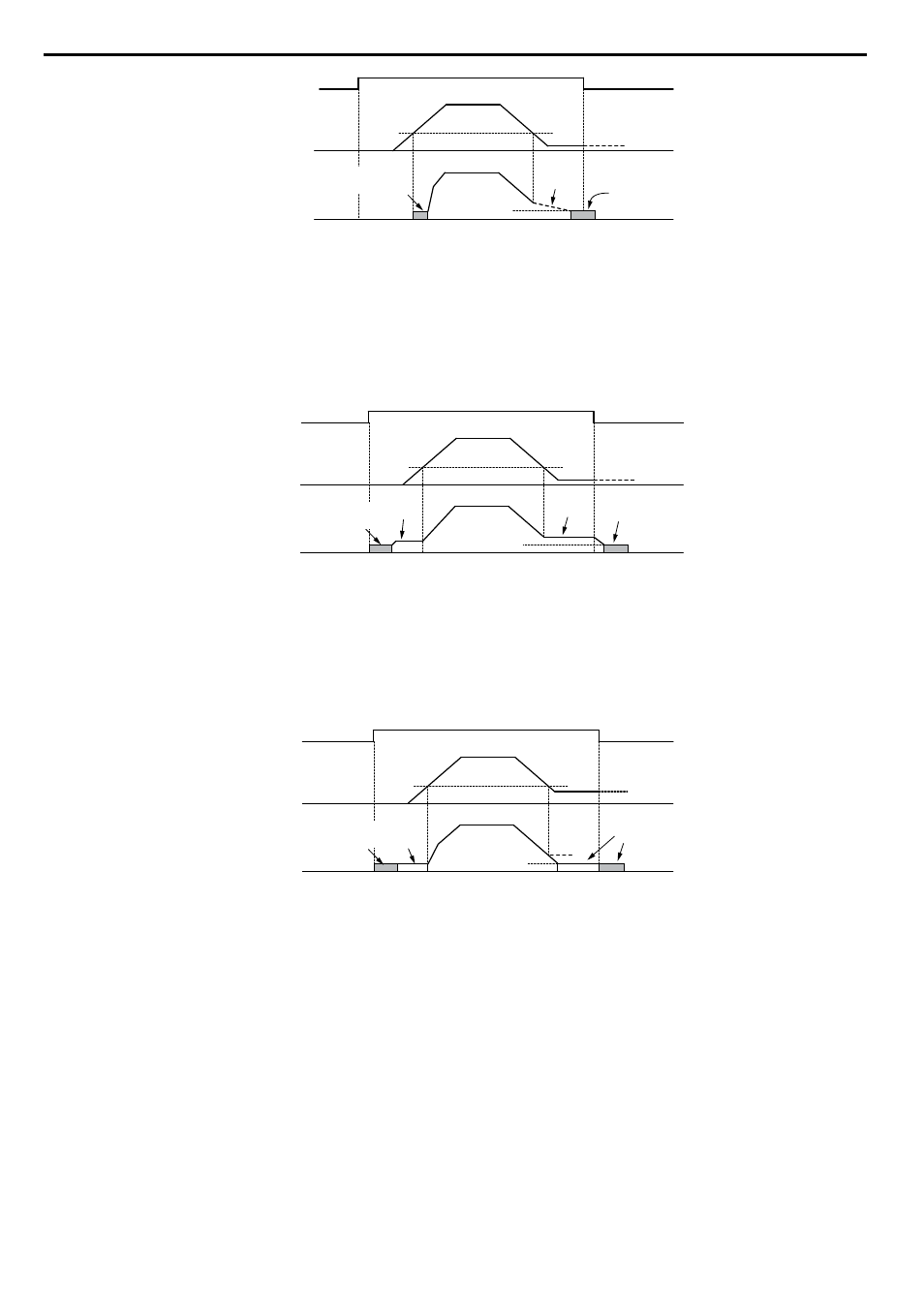

Figura 5.12 Paro por inercia
Configuración 2: Marcha a la frecuencia mínima
Cuando hay un comando de Marcha activo y la referencia de frecuencia es menor que el valor del parámetro E1-09, el
variador hace funcionar el motor a la velocidad configurada en E1-09. Cuando se retira el comando de Marcha, el variador
desacelera el motor. En cuanto la velocidad del motor alcanza el nivel de velocidad a cero configurado en b2-01, se activa
el control de velocidad a cero durante el tiempo configurado en b2-04.
Comando de
Marcha
Referencia de
frecuencia
Velocidad
del motor
OFF (apagado) ON (encendido)
Control de
velocidad
a cero
E1-09
Frecuencia Mínima
b2-04
Marcha
a E1-09
Marcha
a E1-09
b2-03
IM: excitación inicial
PM: control de velocidad a cero
Tiempo de velocidad a cero
durante el arranque Tiempo de velocidad a cero
durante el paro
b2-01 Nivel de
velocidad a cero
Figura 5.13 Marcha a la frecuencia mínima
Configuración 3: Control de velocidad a cero
El variador aplica el control de velocidad a cero cada vez que la referencia de frecuencia es menor que el valor del parámetro
E1-09. Cuando se retira el comando de Marcha, el control de velocidad a cero se activa durante el tiempo configurado en
b2-04, aunque ya estuviera activo.
Comando de
Marcha
Referencia de
frecuencia
Velocidad
del motor
OFF (apagado) ON (encendido)
Control de
velocidad
a cero
E1-09
Frecuencia Mínima
b2-04
E1-09
b2-03
IM: excitación inicial
PM: control de velocidad a cero
Tiempo de velocidad a cero
durante el arranque Tiempo de velocidad a cero
durante el paro
b2-01 Nivel de
velocidad a cero
Control de
velocidad
a cero
Figura 5.14 Control de velocidad a cero
5.2 b: Aplicación
234 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
