Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb)
ND (Fc = 2 kHz)
HD (Fc = 8 kHz)
Interno
Externo
Total
Interno
Externo
Total
4A0002
400
47.9
19.8
67.7
44.7
15.9
60.6
3.4 (7.5)
4A0004
49.2
32.1
81.3
45.7
24.6
70.3
3.4 (7.5)
4A0005
52.8
44.6
97.4
49.4
37.4
86.8
3.4 (7.5)
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb)
ND (Fc = 2 kHz)
HD (Fc = 8 kHz)
Interno
Externo
Total
Interno
Externo
Total
5A0003
600
23.3
21.5
44.8
19.8
28.9
48.7
3.4 (7.5)
5A0004
33.6
27.5
61.1
27.6
54.3
81.9
3.4 (7.5)
n
Especificaciones de terminales tipo brida y cableado
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
A
SECCIÓN A-A
Unidad: in. [mm]
El calibre de los cables y los torques de ajuste son
idénticos a los de los modelos estándar.

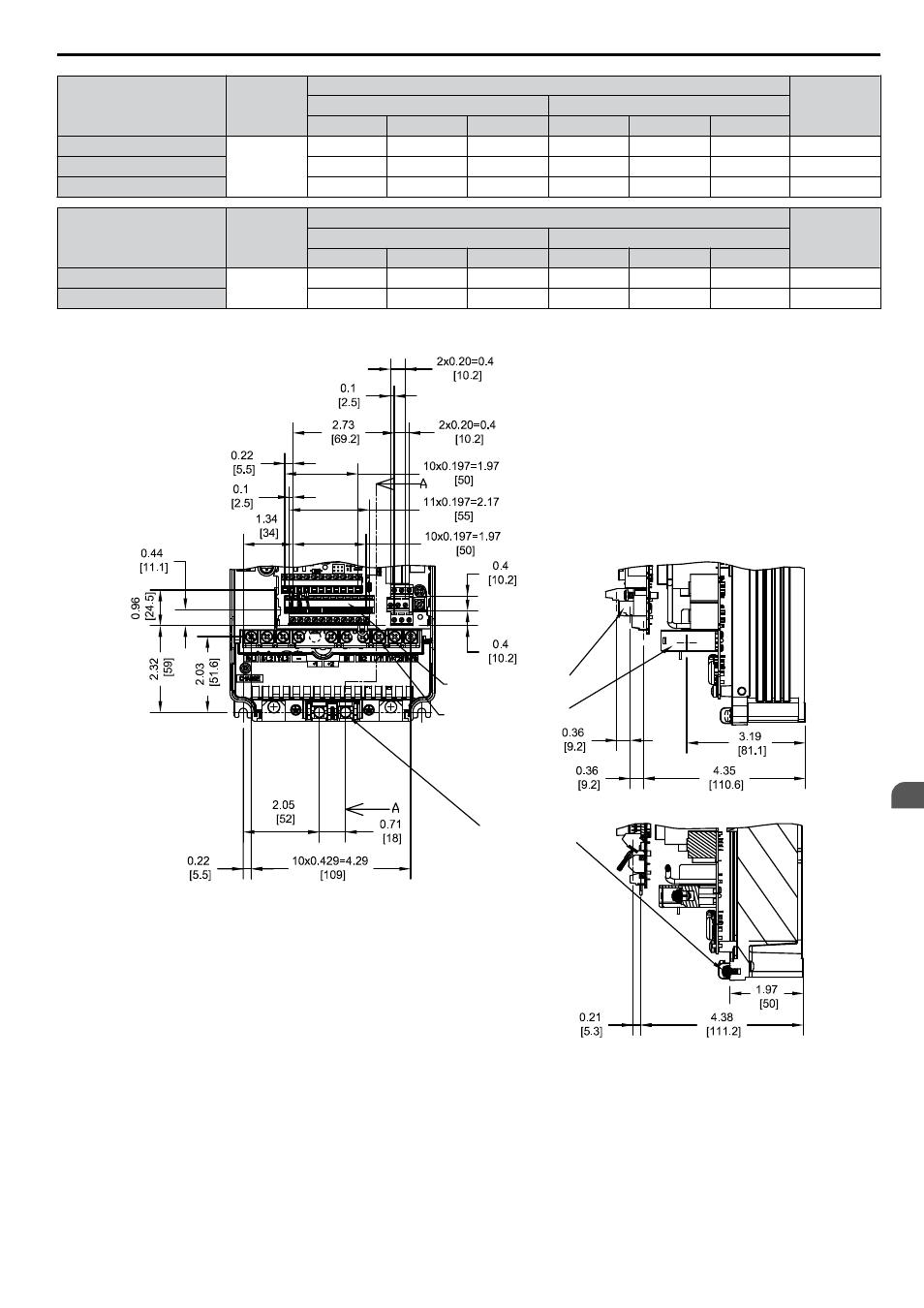

Figura 2.16 Modelos 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
