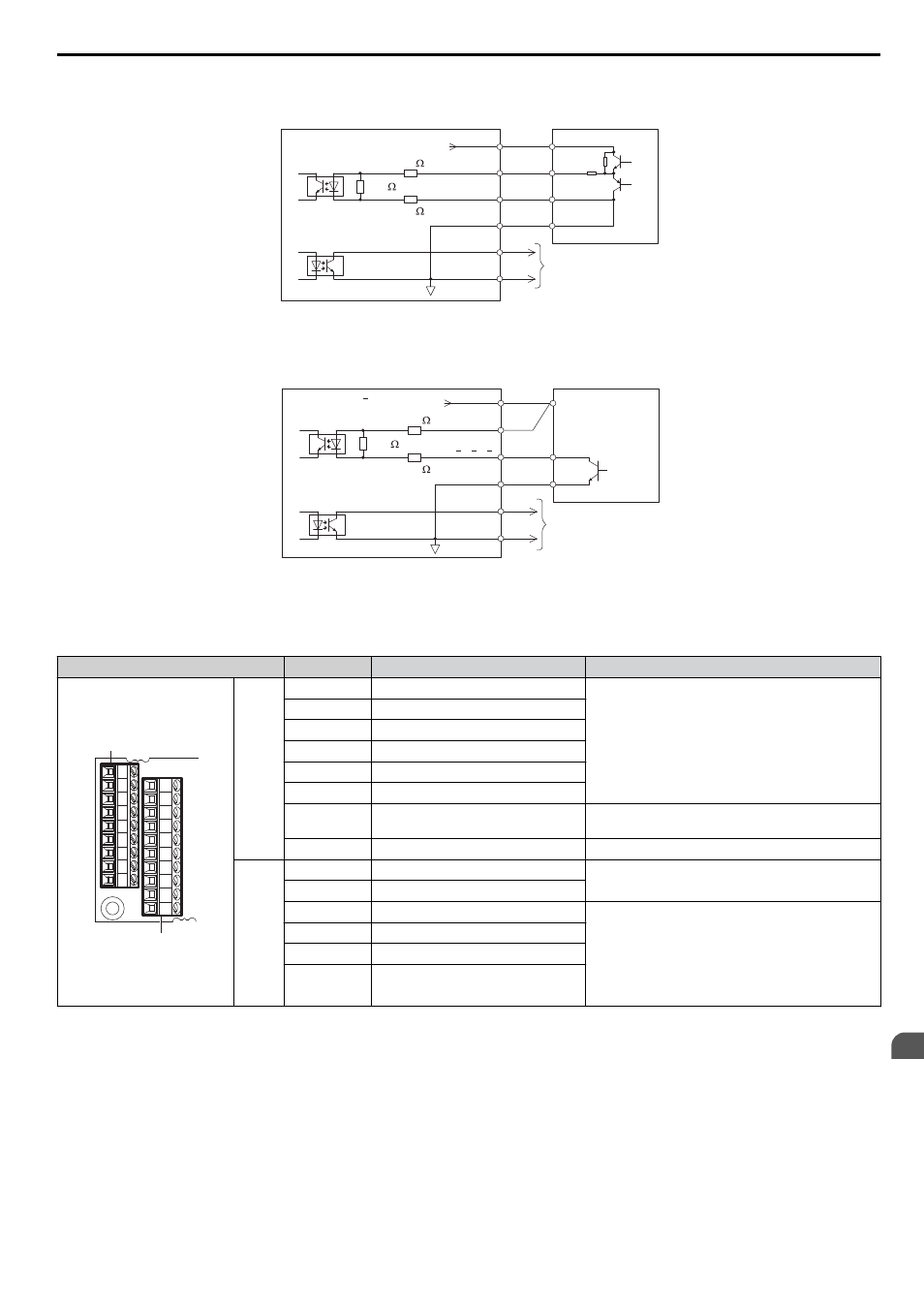

Circuito de interfaz de PG-B3
Salida complementaria
PG-B3
Encoder PG
470
330
330
A-,B-,Z-
A+,B+,Z+
IG
AO,BO,ZO
0 V
A,B,Z
Vcc
IP
IG
0 V
12 V
Señales en el monitor
Figura 8.9 Salida complementarias para el circuito de interfaz
Salidas del colector abierto
PG B3
470
330
330
A+,B+,Z+
IG
AO,BO,ZO
IP
IG
12 V
Encoder PG
A,B,Z
Vcc
0 V
A ,B ,Z
Señales en el monitor
Figura 8.10 Salidas del colector abierto para el circuito de interfaz
Funciones de terminales de PG-B3
Tabla 8.3 Funciones de terminales de la opción PG-B3
Bloque de terminales
Terminal
Función
Descripción
AO
IG
IG
ZO
IG
BO
IG
IP
+
A
-
A
-Z
D
S
EF
Z+
+
B
-
B
TB1
TB2
TB1
A+
Entrada de señal de pulsos A+
• Entradas de señal de pulsos desde el PG
• Entradas de señal desde salidas complementarias
y del colector abierto.
• Nivel de señal
Nivel H: 8 a 12 V
Nivel L: 2.0 V o menos
A–
Entrada de señal de pulsos A–
B+
Entrada de señal de pulsos B+
B–
Entrada de señal de pulsos B–
Z+
Entrada de señal de pulsos Z+
Z–
Entrada de señal de pulsos Z–
SD
Pin NC (abierto)
Para usar cuando los blindajes de cables no deben
conectarse a tierra
FE
Tierra
Se usa para conectar líneas blindadas a tierra
TB2
IP
Suministro eléctrico del PG
• Tensión de salida: 12.0 V ± 5%
• Corriente de salida máx.: 200 mA
<1>
IG
Suministro eléctrico del PG común
AO
Señal en el monitor de pulsos A
• Emite las señales del monitor para los pulsos A,
B y Z desde la tarjeta de control de velocidad del
PG.
• Para salidas del colector abierto desde la opción.
• Tensión máx.: 24 V
• Corriente máx.: 30 mA
BO
Señal en el monitor de pulsos B
ZO
Señal en el monitor de pulsos Z
IG
Señal común del monitor
<1> Cuando el PG necesita más de 200 mA para operar, se necesita un suministro eléctrico clase 2 aprobado por UL.
Calibres de cable y torques de ajuste de PG-B3
Los calibres de cable y las especificaciones de torque se detallan en la
. Para lograr un cableado más simple y
confiable, use férrulas de remache en los extremos del cable. Consulte el tamaño de los cables y las especificaciones de
torque en los manuales de opciones.
