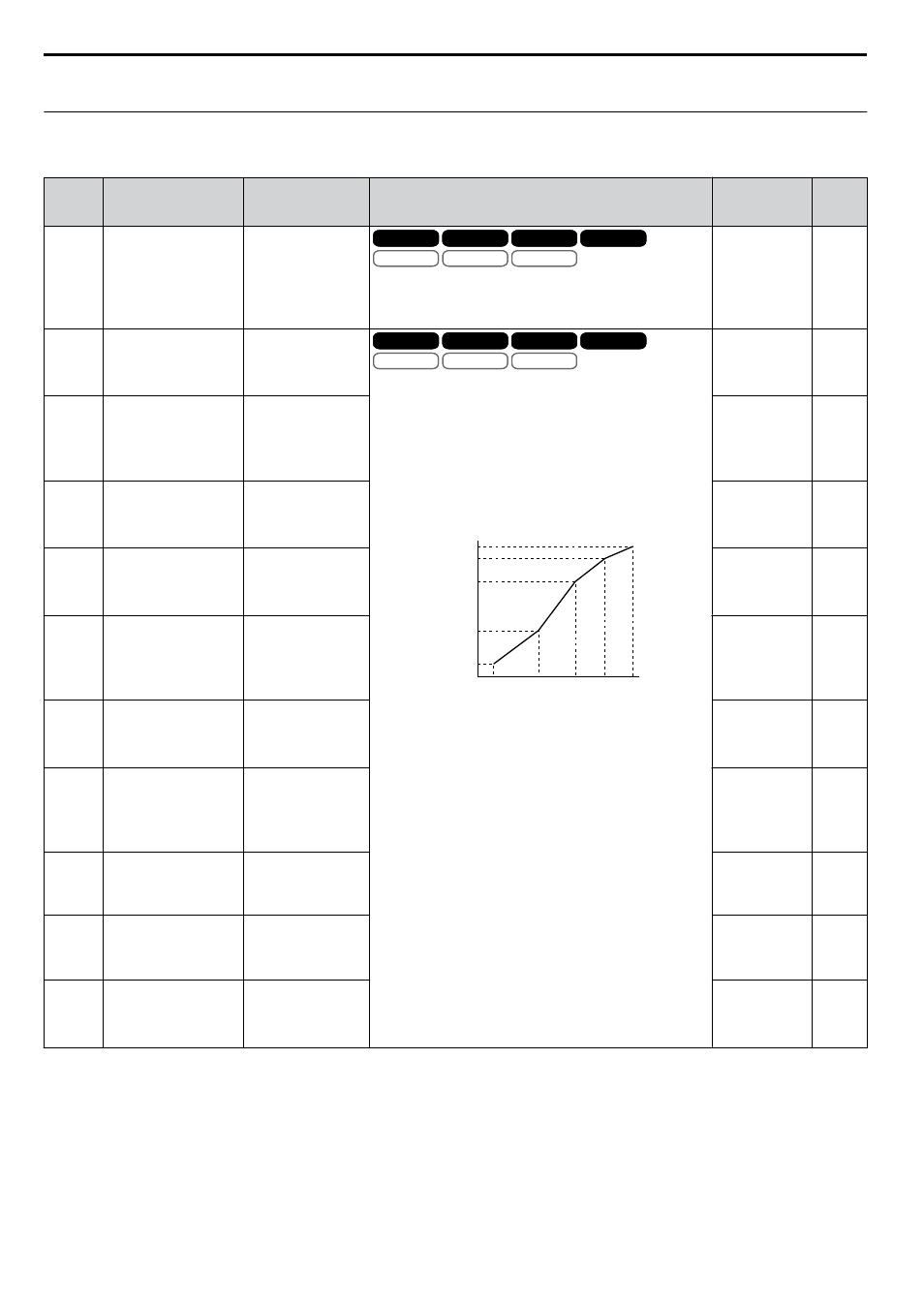

Yaskawa CIMR-AU 200V - Manual (Página 622)

4A0930 y 4A1200: unidades de 1 A.
u E3: Patrón de V/f del Motor 2
Estos parámetros están ocultos cuando se selecciona el modo de control de motor PM para el motor 1 (A1-02 = 5, 6, 7).
N.º
(Dir.
Hex)
Nombre Pantalla LCD Descripción Valores Página
E3-01
(0319)
Selección del Modo de
Control del Motor 2
Mot 1 Contr Meth
0: V/f Control
1: V/f with PG
2: Open Loop Vector
3: Closed Loop Vect
V/f
OLV/PM
V/f w PG
AOLV/PM
OLV
CLV/PM
CLV V/f V/f w PG OLV CLV V/f
OLV/PM
V/f w PG
AOLV/PM
OLV
CLV/PM
CLV V/f V/f w PG OLV CLV
0: Control de V/f
1: Control de V/f con PG
2: Control vectorial de lazo abierto
3: Control vectorial de lazo cerrado
Predeterminado:
0
Rango: 0 a 3
301
E3-04
(031A)
Frecuencia de Salida
Máxima del Motor 2
Max Frequency
V/f
OLV/PM
V/f w PG
AOLV/PM
OLV
CLV/PM
CLV V/f V/f w PG OLV CLV V/f
OLV/PM
V/f w PG
AOLV/PM
OLV
CLV/PM
CLV V/f V/f w PG OLV CLV
Para configurar las características lineales de V/f, configure
los mismos valores en E3-07 y E3-09.
En este caso, se omite la configuración de E3-08. Verifique
que las cinco frecuencias se configuren de acuerdo con las
siguientes reglas, a fin de prevenir el disparo de una falla
oPE10:
E3-09 ≤ E3-07 < E3-06 ≤ E3-11 ≤ E3-04
Configurar E3-11 en 0 desactiva tanto E3-11 como E3-12, y
las condiciones anteriores no tienen validez.
Tensión de salida (V)
Frecuencia (Hz)
E3-05
E3-12
E3-13
E3-08
E3-10
E3-09 E3-07 E3-06 E3-11 E3-04
Nota: E3-07 y E3-08 están disponibles solo en los
siguientes modos de control: V/f, V/f con PG
y OLV.
Predeterminado:
<1>
Mín.: 40.0
Máx.: 400.0
301
E3-05
(031B)
Tensión Máxima del
Motor 2
Max Voltage
Predeterminado:
<1> <4>
Mín.: 0.0 V
Máx.: 255.0 V
<2>
301
E3-06
(031C)
Frecuencia Base del
Motor 2
Base Frequency
Predeterminado:
<1>
Mín.: 0.0
Máx.: E3-04
301
E3-07
(031D)
Frecuencia de Salida
Media del Motor 2
Mid Frequency A
Predeterminado:
<1>
Mín.: 0.0
Máx.: E3-04
301
E3-08
(031E)
Tensión de la
Frecuencia de Salida
Media del Motor 2
Mid Voltage B
Predeterminado:
<1>
Mín: 0.0 V
Máx: 255.0 V
<2>
301
E3-09
(031F)
Frecuencia de Salida
Mínima del Motor 2
Min Frequency
Predeterminado:
<1>
Mín.: 0.0
Máx.: E3-04
301
E3-10
(0320)
Tensión de la
Frecuencia de Salida
Mínima del Motor 2
Min Voltage
Predeterminado:
<1>
Mín: 0.0 V
Máx: 255.0 V
<2>
301
E3-11
(0345)
<3>
Frecuencia de Salida
Media 2 del Motor 2
Mid Frequency B
Predeterminado:
0.0 Hz
Mín.: 0.0
Máx.: E3-04
301
E3-12
(0346)
<3>
Tensión de la
Frecuencia de Salida
Media 2 del Motor 2
Mid Voltage B
Predeterminado:
0.0 V
Mín.: 0.0
Máx.: 255.0
<2>
301
E3-13
(0347)
<4>
Tensión Base del Motor
2
Base Voltage
Predeterminado:
0.0 V
<4>
Mín.: 0.0
Máx.: 255.0
<2>
301
<1> La configuración predeterminada queda determinada por el parámetro E3-01, Selección del Modo de Control del Motor 2. El valor indicado
es para el Control de V/f (0).
<2> Los valores indicados son específicos para variadores de clase de 200 V. Duplique el valor para variadores de clase de 400 V. Multiplique el
valor por 2.875 para variadores de clase de 600 V.
<3> Se ignora cuando E3-11, Frecuencia de Salida Media 2 del Motor 2, y E3-12, Tensión de la Frecuencia de Salida Media 2 del Motor 2, están
configurados en 0.
<4> Cuando E3-13, Tensión Base del Motor 2, se configura en 0.0, la tensión de salida se controla con E3-05, Tensión Máxima del Motor 2, =
E3-13. Cuando se realiza el autoajuste , E3-05 y E3-13 se configuran automáticamente en el mismo valor.
B.7 E: Parámetros del Motor
622 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
