Clase de 200 V / 400 V trifásico
A
B C
D
E
B
F
G
H
I
J
K
A – Asegúrese de que el cable de
conexión a tierra esté conectado
a tierra
B – Superficie de conexión a tierra
(quite toda la pintura o sellador)
C – Placa metálica
D – Panel cerrado
E – Variador
F – Cable del motor (cable trenzado
con blindaje, máx. 10 m)
G – Motor
H – Conexión a tierra del blindaje del
cable
I – Abrazadera del cable
J – Placa de conexión a tierra (raspe
toda la pintura visible)
K – Filtro de ruido de EMC

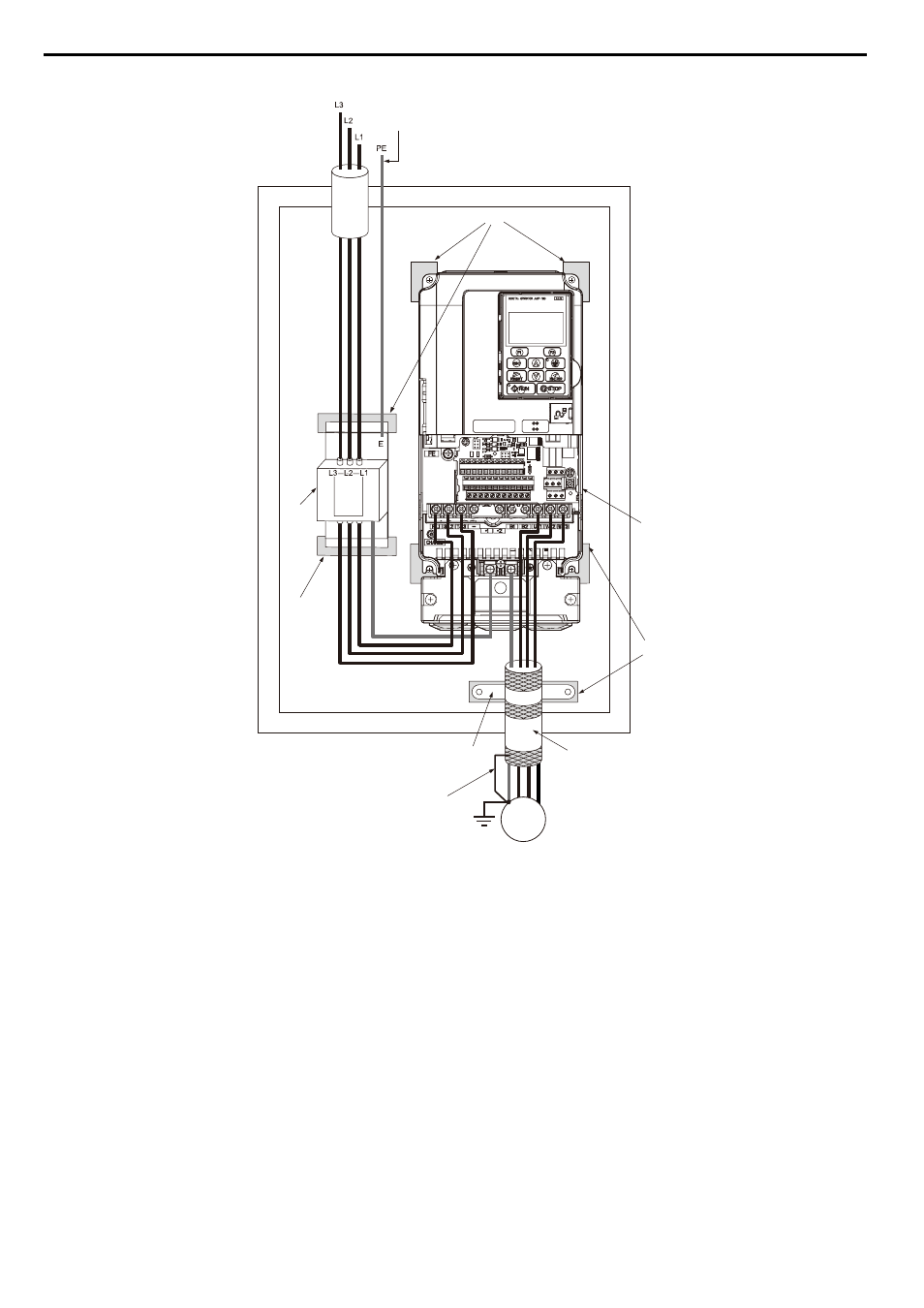

Figura D.5 Instalación del filtro de EMC y el variador para el cumplimiento de CE (Clase de 200 V / 400 V trifásico)
D.2 Estándares europeos
780 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
