A
B
A – Ventilador de enfriamiento del
tablero de circuitos
B – Caja del ventilador de
enfriamiento del tablero de
circuitos

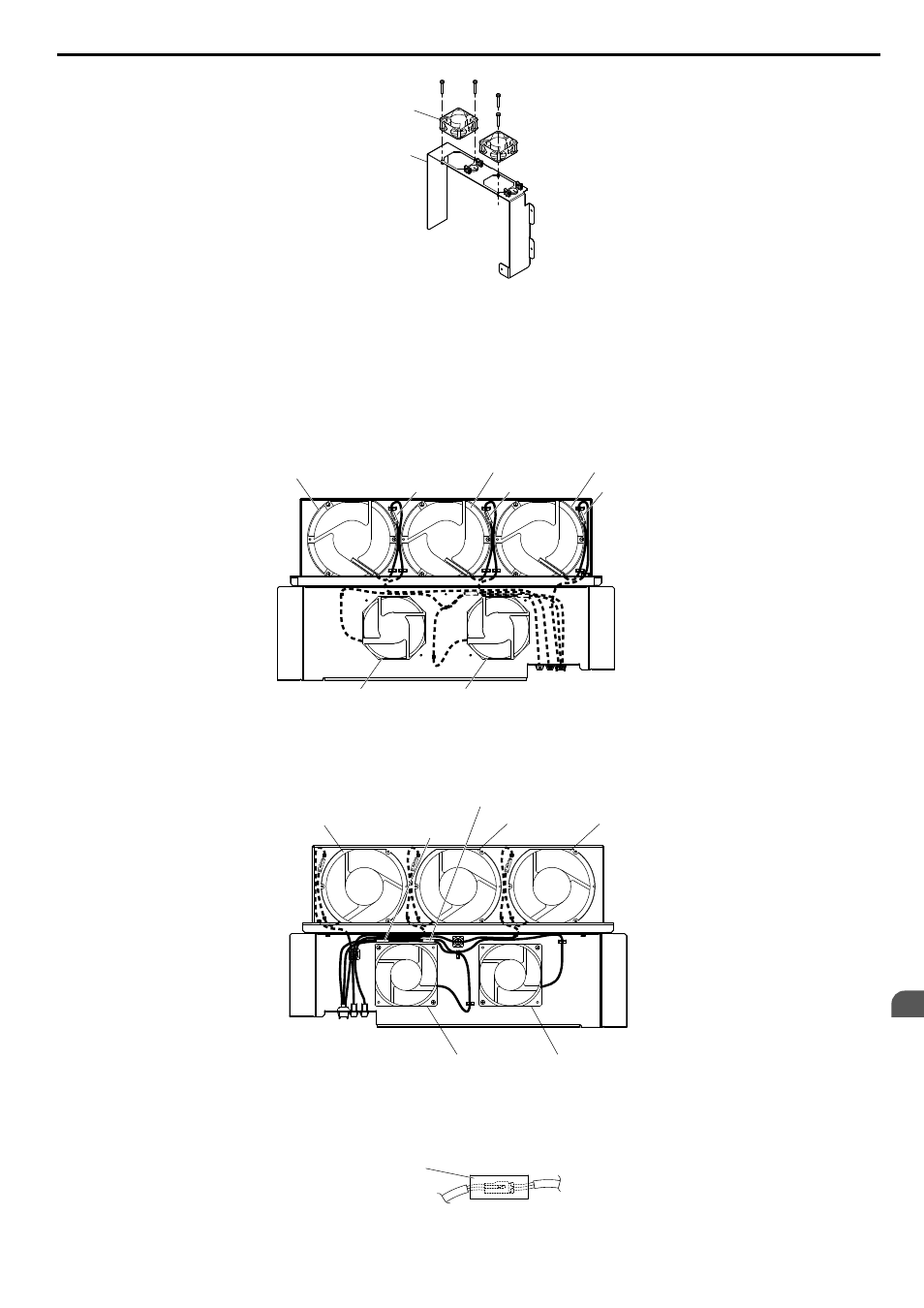

Figura 7.37 Desmontaje de la unidad de ventiladores: 4A0515 y 4A0675
n
Cableado del ventilador de enfriamiento
1.
Coloque los conectores del ventilador de enfriamiento y guíe los cables principales de modo que los ganchos los
sujeten.
Ventilador de
enfriamiento B1
Conector del relé
Conector del relé
Conector del relé
Ventilador de
enfriamiento B2
Ventilador de
enfriamiento B3
Ventilador de enfriamiento B4
Ventilador de enfriamiento B5
Figura 7.38 Cableado del ventilador de enfriamiento: 4A0515 y 4A0675.
2.
Guíe los cables principales de modo que los ganchos los sujeten, y coloque los conectores del ventilador de
circulación entre el ventilador y la unidad de ventiladores.
Ventilador de enfriamiento B3
Ventilador de
enfriamiento B2
Ventilador de
enfriamiento B1
Conector del relé
Ventilador de enfriamiento B5
Ventilador de enfriamiento B4
Conector del relé
Figura 7.39 Cableado del ventilador de enfriamiento: 4A0515 y 4A0675.
3.
Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.
(Solo ventiladores de enfriamiento del tablero de circuitos).
Tubo protector
4.
Guíe los cables principales a través de los ganchos proporcionados, de modo que queden sujetos.
7.4 Ventiladores de enfriamiento del variador
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
515
