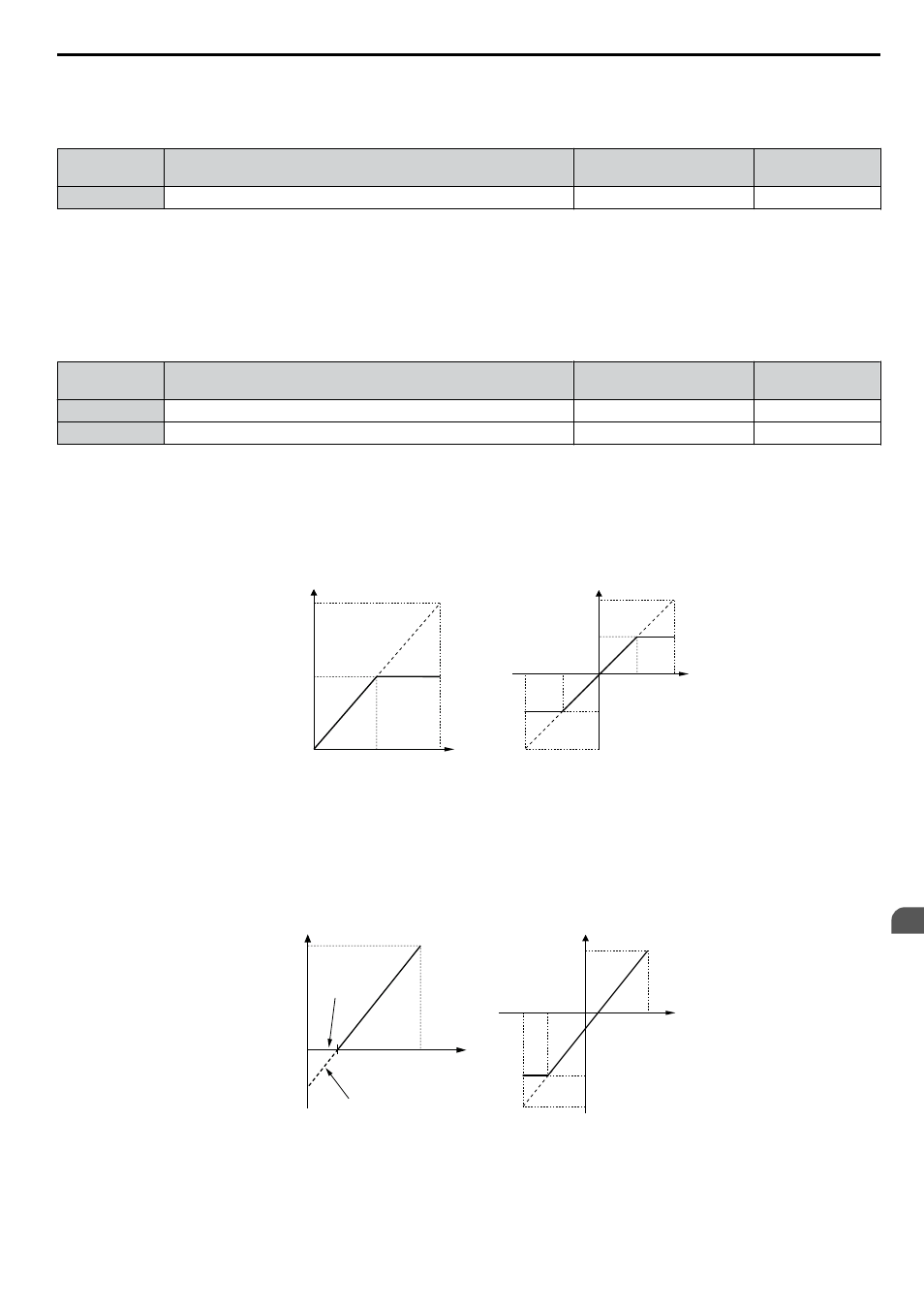

n H3-02: Selección de la Función del Terminal A1
Selecciona el nivel de señal de entrada para la entrada analógica A1. Refiérase a Configuraciones de terminales de
entrada analógica de múltiple función PAG. 350 para obtener instrucciones sobre la regulación del nivel de señal.
N.º Nombre
Rango de
configuración
Predeterminado
H3-02 Selección de la Función del Terminal A1 0 a 32 0
n H3-03, H3-04: Configuración de ganancia y polarización del terminal A1
El parámetro H3-03 configura el nivel de los valores de entrada seleccionados que equivale a una entrada de 10 Vcc en el
terminal A1 (ganancia).
El parámetro H3-04 configura el nivel de los valores de entrada seleccionados que equivale a una entrada de 0 V en el
terminal A1 (polarización).
Utilice ambos parámetros para regular las características de la señal de entrada analógica en el terminal A1.
N.º Nombre
Rango de
configuración
Predeterminado
H3-03 Configuración de Ganancia del Terminal A1 -999.9 a 999.9% 100.0%
H3-04 Configuración de Polarización del Terminal A1 -999.9 a 999.9% 0.0%
Ejemplos de configuración
• Ganancia H3-03 = 200%, polarización H3-04 =0, terminal A1 como entrada de referencia de frecuencia (H3-02 = 0):
Una entrada de 10 Vcc es equivalente a una referencia de frecuencia de 200% y una entrada de 5 Vcc es equivalente a
una referencia de frecuencia de 100%. Ya que la salida del variador está limitada por el parámetro de frecuencia máxima
(E1-04), la referencia de frecuencia equivale a E1-04 por encima de 5 Vcc.
100%
-100%
5 V 10 V
-5 V -10 V
E1-04
E1-04
H3-01 = 0 H3-01 = 1
0 V
10 V 5 V 0 V
Ganancia =
200% Ganancia = 200%
100%
Referencia
de frecuencia
Polarización =
0%
E1-04
Ganancia = -200%
Figura 5.81 Configuración de la referencia de frecuencia mediante entrada analógica con aumento de ganancia
• Ganancia H3-03 = 100%, polarización H3-04 =-25%, terminal A1 como entrada de referencia de frecuencia:
Una entrada de 0 Vcc será equivalente a una referencia de frecuencia del -25%.
Cuando el parámetro H3-01 = 0, la referencia de frecuencia es una entrada del 0% entre 0 y 2 Vcc.
Cuando el parámetro H3-01 = 1, el motor rota en reversa con una entrada de entre -10 y 2 Vcc.
2.0 V 10 V
-6.0 V -10 V
E1-04
0
-100%
-150%
2.0 V 10 V
100%
Referencia
de frecuencia
-25%
-25%
H3-01 = 0
H3-01 = 1
H3-01 = 0 H3-01 = 1
100%
Tensión
de la entrada analógica
Tensión
de la entrada
analógica
Figura 5.82 Configuración de la referencia de frecuencia mediante entrada analógica con polarización negativa
