n H2-06: Selección de la Unidad de Salida en Vatios por Hora
Cuando uno de los terminales de múltiple función está configurado para emitir la cantidad de vatios por hora (H2-01,
H2-02 o H2-03 = 39), el parámetro H2-06 determina las unidades para la señal de salida.
Esta función de salida proporciona un medidor de vatios por hora o una entrada de PLC mediante una señal de pulsos de
200 ms. H2-06 determina la frecuencia a la que se emiten los pulsos para llevar un registro de los kWh para el variador.
N.º Nombre del parámetro Rango de configuración Predeterminado
H2-06 Selección de la Unidad de Salida en Vatios por Hora
0: unidades de 0.1 kWh
1: unidades de 1 kWh
2: unidades de 10 kWh
3: unidades de 100 kWh
4: unidades de 1000 kWh
0
Nota: 1. Una salida de potencia negativa (es decir, de regeneración) no se resta de los vatios por hora totales.
2. El variador lleva el registro de los vatios por hora siempre que el circuito de control tenga energía. Este valor se restablece cuando
se desconecta el suministro eléctrico.
0.2 s
H2-06
(Unidad de salida de pulsos)
H2-01 a 03
(Salida de múltiple función)
Potencia integral
(cada 100 ms)
OFF (apagado) OFF
(apagado)
ON
(encendido)

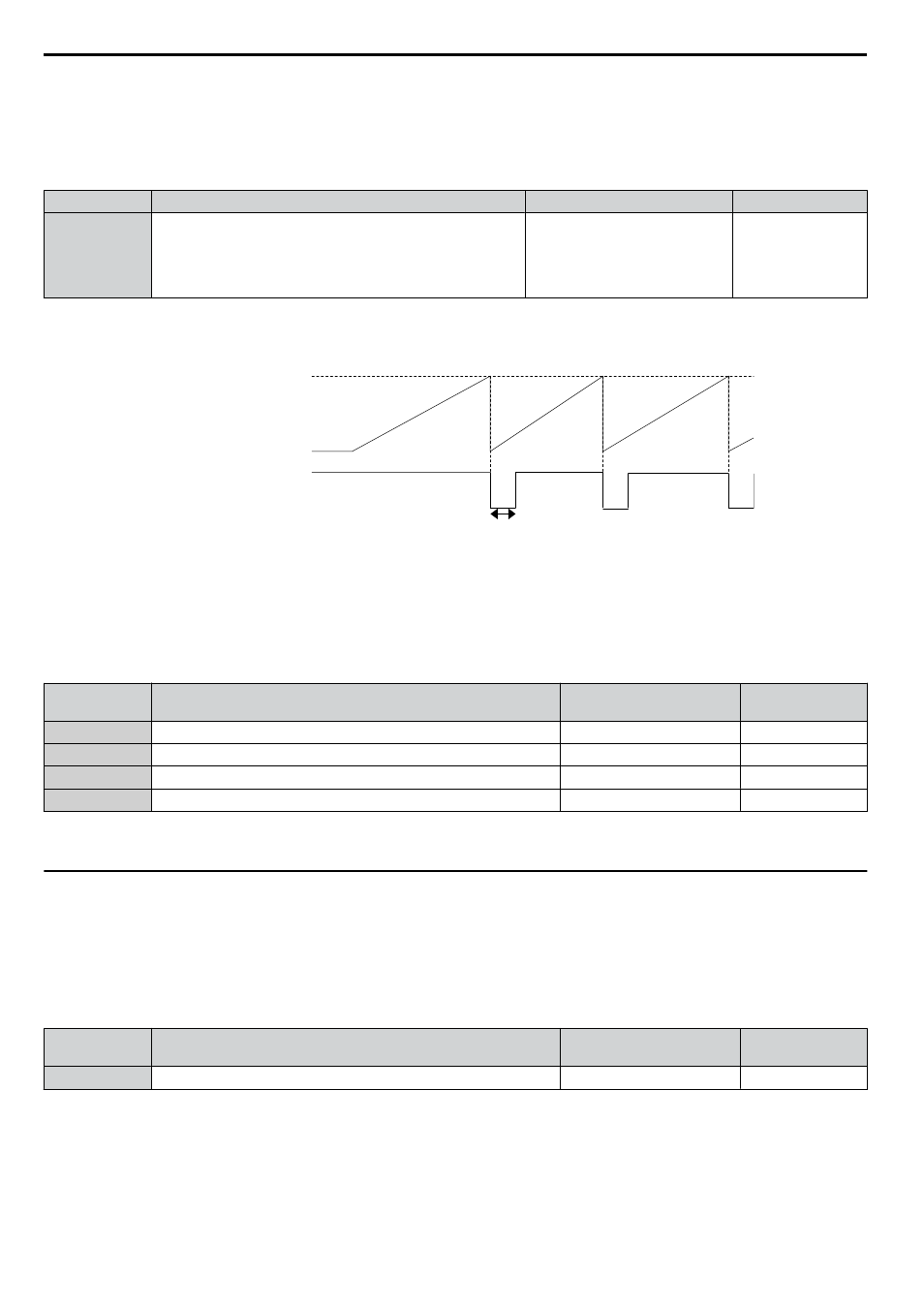

Figura 5.80 Ejemplo de salida de vatios por hora
n H2-07 a H2-10: Registros de MEMOBUS
Estos parámetros especifican los registros y bits de MEMOBUS/Modbus desde los que se envían los datos a las salidas
de contactos de múltiple función.
Nota: Estos parámetros no están disponibles en los modelos 4A0930 y 4A1200.
N.º Nombre
Rango de
configuración
Predeterminado
H2-07 Selección de la Dirección 1 de Registro de MEMOBUS 1 a 1FFF 1
H2-08 Selección del Bit 1 de Registro de MEMOBUS 0 a FFFF 0
H2-09 Selección de la Dirección 2 de Registro de MEMOBUS 1 a 1FFF 1
H2-10 Selección del Bit 2 de Registro de MEMOBUS 0 a FFFF 0
Las direcciones de registro de MEMOBUS/Modbus para enviar datos a las salidas de contactos de múltiple función 62 y
63 se detallan en H2-07 y H2-09, y los bits de los registros de MEMOBUS/Modbus se detallan en H2-08 y H2-10.
u H3: Entradas analógicas de múltiple función
El variador posee tres terminales de entrada analógica de múltiple función: A1, A2 y A3. Refiérase a Configuraciones
de terminales de entrada analógica de múltiple función PAG. 350 para obtener un listado de las funciones que pueden
configurarse en estos terminales.
n H3-01: Selección del Nivel de Señal del Terminal A1
Selecciona el nivel de señal de entrada para la entrada analógica A1.
N.º Nombre
Rango de
configuración
Predeterminado
H3-01 Selección del Nivel de Señal del Terminal A1 0 a 1 0
Configuración 0: 0 a 10 Vcc
El nivel de entrada es de 0 a 10 Vcc. El nivel de entrada mínimo se limita a 0%, de modo que una señal de entrada negativa
debido a las configuraciones de ganancia y polarización se lee como 0% .
Configuración 1: -10 a 10 Vcc
El nivel de entrada es de -10 a 10 Vcc. Si la tensión resultante es negativa luego de haberla regulado mediante las
configuraciones de ganancia y polarización, el motor rota en reversa.
