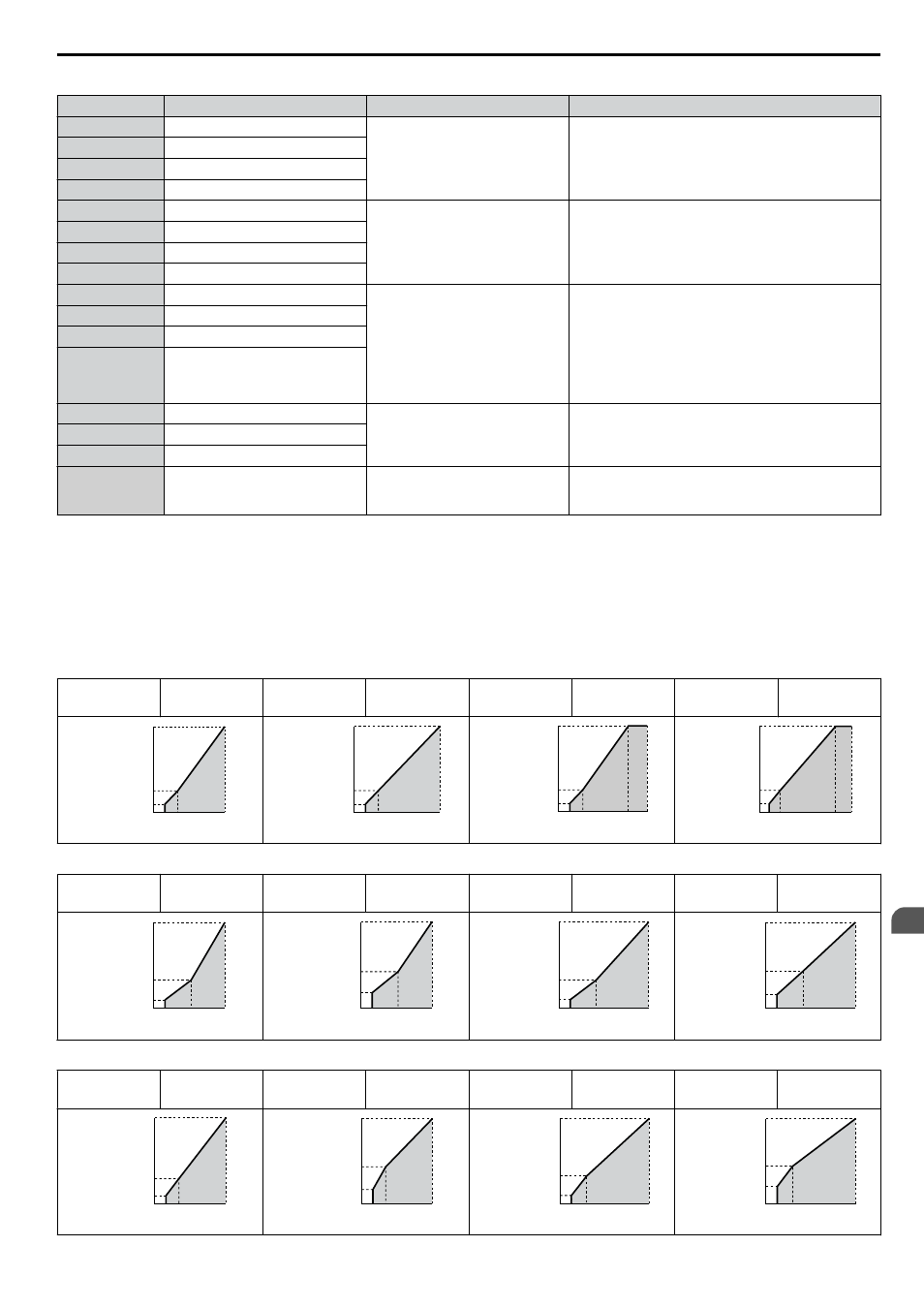

Yaskawa CIMR-AU 200V - Manual (Página 295)

Tabla 5.22 Patrones de V/f predefinidos
Configuración Especificación Características Aplicación
0 50 Hz
Torque constante
Para aplicaciones de propósitos generales. El torque
permanece constante independientemente de los
cambios de velocidad.
1 60 Hz
2 60 Hz (con una base de 50 Hz)
3 72 Hz (con una base de 60 Hz)
4 50 Hz, torque variable 1
Torque variable
Para ventiladores, bombas y otras aplicaciones donde
el torque requerido cambia en función de la velocidad.
5 50 Hz, torque variable 2
6 60 Hz, torque variable 1
7 60 Hz, torque variable 2
8 50 Hz, torque de arranque medio
Torque de arranque alto
Seleccione un torque de arranque alto en las siguientes
situaciones:
• Cuando el cableado entre el variador y el motor
exceda los 150 m.
• Cuando se requiera una gran cantidad de torque de
arranque.
• Cuando haya un reactor de CA instalado.
9 50 Hz, torque de arranque alto
A 60 Hz, torque de arranque medio
B 60 Hz, torque de arranque alto
C 90 Hz (con una base de 60 Hz)
Salida constante
La tensión de salida es constante cuando se opera a más
de 60 Hz.
D 120 Hz (con una base de 60 Hz)
E 180 Hz (con una base de 60 Hz)
F
<1>
60 Hz Torque constante
Para aplicaciones de propósitos generales. El torque
permanece constante independientemente de los
cambios de velocidad.
<1> La configuración F permite usar un patrón de V/f personalizado cambiando los parámetros E1-04 a E1-13. Cuando el variador se envía, los
valores predeterminados para los parámetros E1-04 a E1-13 son los mismos que los de la configuración 1.
Las siguientes tablas muestran detalles sobre los patrones de V/f predefinidos.
Patrones de V/f predefinidos para los modelos 2A0004 a 2A0021, 4A0002 a 4A0011 y 5A0003 a 5A0009
Los valores en los siguientes gráficos son específicos para los variadores de clase de 200 V. Duplique los valores para los
variadores de la clase de 400 V. Multiplique los valores por 2.875 para los variadores de clase de 600 V.
Tabla 5.23 Características del torque constante, configuraciones 0 a 3
Configuración
= 0
50 Hz
Configuración
= 1
60 Hz
Configuración
= 2
60 Hz
Configuración
= 3
72 Hz
0
9
200
1.3 2.5 50
15
Tensión (V)
Frecuencia (Hz)
0
9
15
200
1.5 3 60
Tensión (V)
Frecuencia (Hz)
0
9
15
200
1.5 3 60 50
Tensión (V)
Frecuencia (Hz)
0
9
15
200
1.5 3 72 60
Tensión (V)
Frecuencia (Hz)
Tabla 5.24 Características del torque reducido, configuraciones 4 a 7
Configuración
= 4
50 Hz
Configuración
= 5
50 Hz
Configuración
= 6
60 Hz
Configuración
= 7
60 Hz
0
8
200
1.3 25 50
35 T
ensión (V)
Frecuencia (Hz)
0
9
200
1.3 25 50
50
Tensión (V)
Frecuencia (Hz)
0
8
200
1.5 30 60
35
Tensión (V)
Frecuencia (Hz)
0
9
200
1.5 30 60
50
Tensión (V)
Frecuencia (Hz)
Tabla 5.25 Torque de arranque alto, configuraciones 8 a B
Configuración
= 8
50 Hz
Configuración
= 9
50 Hz
Configuración
= A
60 Hz
Configuración
= B
60 Hz
0
11
200
1.3 2.5 50
19 Tensión (V)
Frecuencia (Hz)
0
13
200
1.3 2.5 50
24
Tensión (V)
Frecuencia (Hz)
0
11
200
1.5 3 60
19 Tensión (V)
Frecuencia (Hz)
0
15
200
1.5 3 60
24
Tensión (V)
Frecuencia (Hz)
