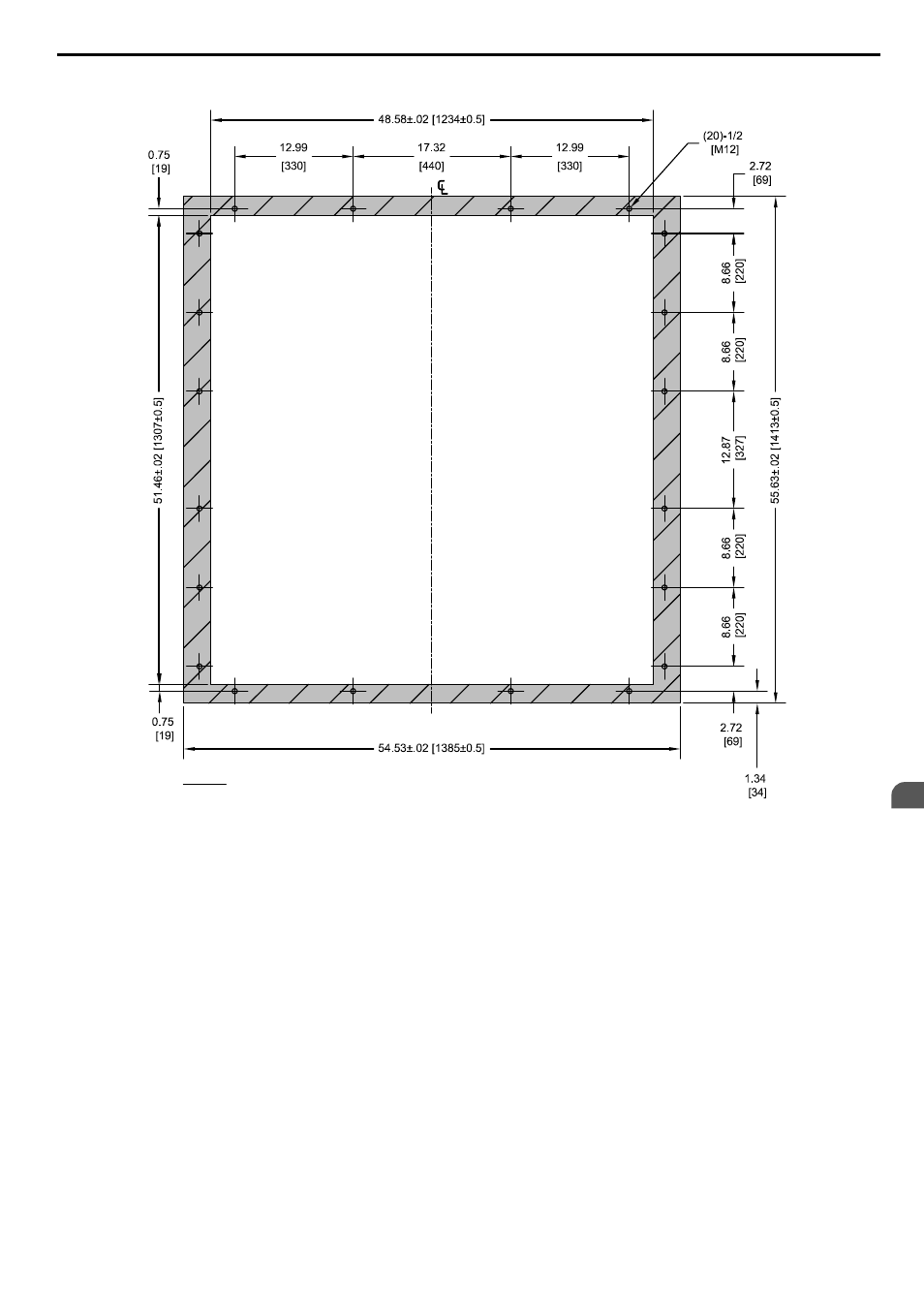

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
NOTAS:
1. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
2. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 10 GA
D = 5.75 in. [146 mm] MENOS EL ESPESOR DEL PANEL
Unidad: in. [mm]
in.
Figura 2.68 Modelos 4A0930 y 4A1200
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 129
2
Instalación mecánica
