Tabla 8.7 Tipos de cable del encoder PG
Longitud
Tipo
Longitud
Tipo
10 m (32 ft.)
W5010
50 m (164 ft.)
W5050
30 m (98 ft.)
W5030
100 m (328 ft.)
W5100
Configuración de los parámetros de PG-X3
• Conexión de un codificador de pulso único en V/f con el modo de control PG: conecte la salida de pulsos desde el PG
hasta la opción y configure F1-21 en 0.
• Conexión de un codificador de dos pulsos: conecte las salidas de pulsos A y B del PG a la opción y configure F1-21 en
1.
Al usar un codificador de dos pulsos en el modo de control CLV, conecte las salidas de pulsos A y B del codificador a
los terminales correspondientes en la opción.
• Conexión de un codificador de dos pulsos con pulso de marcador Z: conecte las salidas de pulsos A, B y Z a los terminales
correspondientes en la opción.
Método de control
V/f con PG
Vectorial de lazo cerrado
Cant. de codificadores
1 (CN5-C)
2 (CN5-B)
1 (CN5-C)
2 (CN5-B)
Pulso único (A)
F1-21 = 0
F1-37 = 0
N/A
N/A
Dos pulsos (cuadratura AB)
F1-21 = 1
F1-37 = 1
No se necesitan
configuraciones
No se necesitan
configuraciones
Dos pulsos con marcador (ABZ)
F1-21 = 1
F1-37 = 1
No se necesitan
configuraciones
No se necesitan
configuraciones
Diagrama de conexiones de PG-X3
Refiérase a Funciones de los terminales de la opción PG-X3 PAG. 540
para obtener una descripción detallada de las
funciones de los terminales de la tarjeta opcional.
U/T1
V/T1
W/T1
R/L1
S/L2
T/L3
A+
A-
B-
Z-
B+
Z+
a+
a-
b-
z-
b+
z+
FE
IP
IG
IP12
IP5
IG
TB1
SG
SD
TB2
PG
NC
CN5-B
o
CN5-C
Señal en el monitor
del pulso A
Cable de conexión a tierra
Señal en el monitor
del pulso B
Señal en el monitor
del pulso Z
Variador
YASKAWA
Opción PG-X3
CN3
Motor
FE
Línea blindada de par trenzado
Terminal del circuito principal
Terminal del circuito de control
<1>

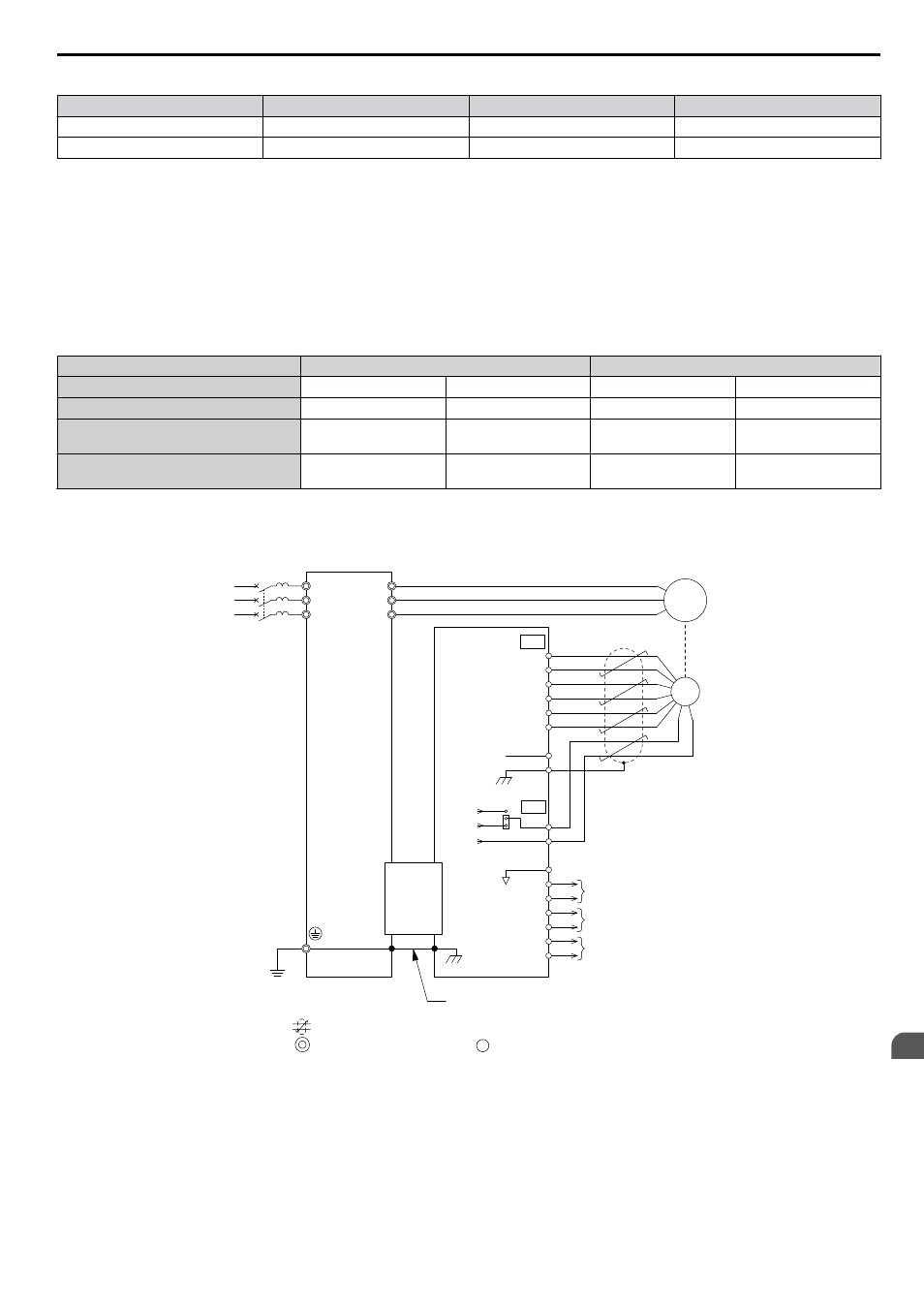

Figura 8.12 Diagrama de la opción PG-X3 y la conexión del codificador
<1> Conecte a tierra el blindaje del lado del PG y del lado del variador. Si hay problemas de interferencia de la señal
eléctrica en la señal del PG, quite la puesta a tierra del blindaje de un lado de la línea de señal o quite la conexión a tierra
del blindaje en ambos extremos.
Nota:
La opción PG-X3 lee una frecuencia de entrada máxima de 300 kHz desde el encoder PG. Seleccione un encoder PG con una frecuencia
de salida de pulsos máxima de 300 kHz al operar a máxima velocidad.
Tome las siguientes medidas para evitar que la interferencia de ruido cause funcionamientos erróneos:
