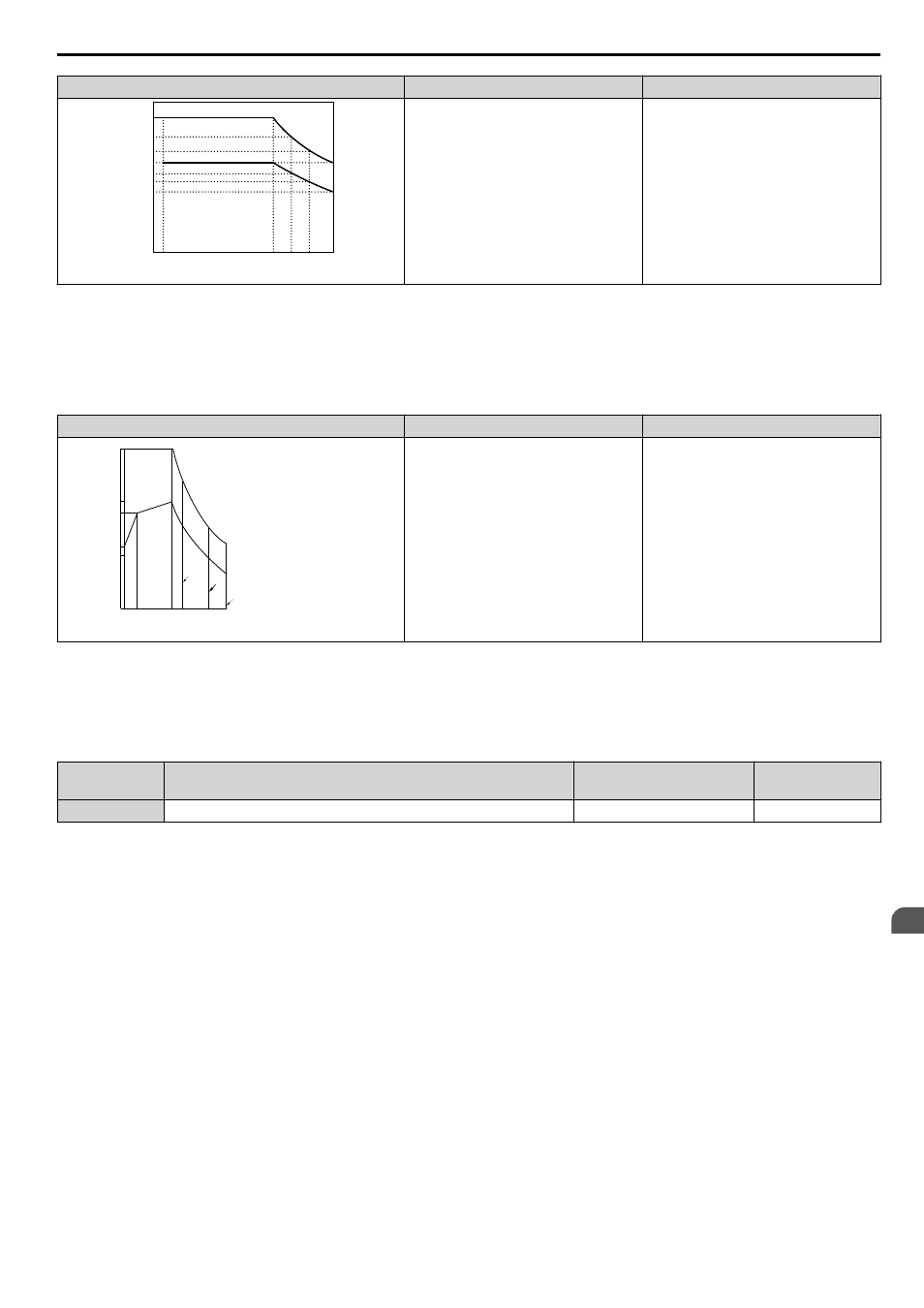

Tolerancia a la sobrecarga Capacidad de enfriamiento Características de sobrecarga
Porcentaje de velocidad base (%)
0 0.2 100 130 150
150
100
115
77
67
Clasificación instantánea (60 s)
125
83
120
Continuo
Torque (%)
El motor está diseñado para enfriarse
de manera eficaz a velocidades
cercanas al 0.2% de la velocidad base.
Funcionamiento continuo con un
100% de carga desde el 0.2% hasta el
100% de la velocidad base.
Configuración 6: Motor de usos generales
Nota: Los motores de usos generales están diseñados con una velocidad base que funciona a la frecuencia de línea (50/60 Hz según la región
geográfica).
Debido a que el motor tiene enfriado automático, la tolerancia ante sobrecargas desciende cuando disminuye la velocidad
del motor. El variador regula correctamente el punto de disparo electrotérmico de acuerdo con las características de
sobrecarga del motor, para proteger el motor contra sobrecalentamientos en todo el rango de velocidades.
Tolerancia a la sobrecarga Capacidad de enfriamiento Características de sobrecarga
A: Velocidad máx para 200LJ y superior
B Velocidad máx para 160MJ a 180 LJ
C: Velocidad máx para 132MJ y superior
05 33 100 120 167 200
Velocidad (%)
Continuo
A
B
C
Velocidad nominal = Velocidad 100%
60 s
150
100
90
60
50
Torque (%)
Motor diseñado para funcionar con
suministro eléctrico. El enfriamiento
del motor es más eficaz cuando
funciona a la frecuencia base nominal
(verifique la placa de identificación o
las especificaciones del motor).
El funcionamiento continuo a una
frecuencia menor que la del
suministro eléctrico y con un 100% de
carga puede accionar una falla por
sobrecarga del motor (oL1). Se activa
una falla y el motor se detiene por
inercia.
n L1-02: Tiempo de Protección contra Sobrecargas del Motor
Configura el tiempo hasta que el variador se cierra en caso de sobrecarga del motor (oL1) cuando el motor funciona con
un exceso de corriente. Ingrese el tiempo que puede resistir el motor funcionando con el 150% de corriente después de
hacerlo con el 100% (condición de sobrecarga con motor caliente). Normalmente, no hay necesidad de modificar el valor
predeterminado de este parámetro.
N.º Nombre
Rango de
configuración
Predeterminado
L1-02 Tiempo de Protección contra Sobrecargas del Motor 0.1 a 5.0 minutos 1.0 minuto
Predeterminado para operar con una tolerancia del 150% de operación con sobrecarga durante un minuto en un arranque
en caliente, tras una operación continua al 100%.
La
Figura 5.90 muestra un ejemplo del tiempo de funcionamiento de la protección electrotérmica usando un motor de
usos generales funcionando con el valor de E1-06, velocidad base del motor, con L1-02 configurado en un minuto.
La protección contra sobrecargas del motor opera entre el arranque en frío y el arranque en caliente.
• Arranque en frío: Características del tiempo de operación de protección del motor en respuesta a una situación de
sobrecarga que se alcanzó de forma repentina cuando se arranca un motor estacionario.
• Arranque en caliente: Características del tiempo de operación de protección del motor en respuesta a una situación de
sobrecarga que ocurrió mientras el motor estaba operando continuamente en o por debajo de su corriente nominal.
