u Pantalla LCD
]
7
6
5
1 2 3 4
8 9 10

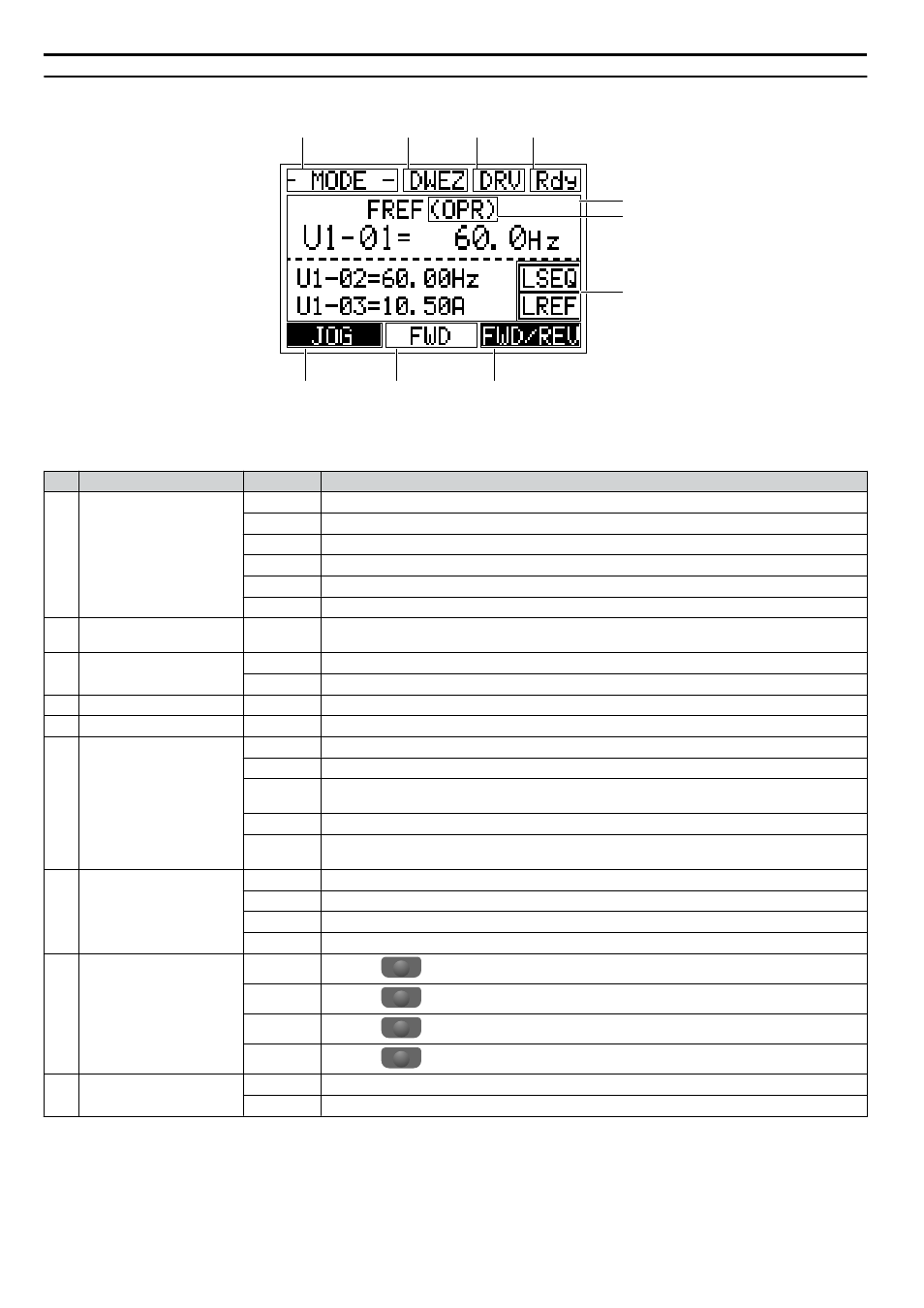

Figura 4.2 Pantalla LCD
Tabla 4.1 Pantalla y contenidos
N.º Nombre Pantalla Contenido
1
Menús del modo de
funcionamiento
MODE Aparece en la selección de modo.
MONITR Aparece en el modo de Monitor.
VERIFY Indica el menú Verificar.
PRMSET Aparece en el modo de Configuración de parámetros.
A.TUNE Aparece durante el autoajuste.
SETUP Aparece en el modo de Configuración.
2
DriveWorksEZ
Selección de función
DWEZ Aparece cuando DriveWorksEZ está activada. (A1-07 = 1 ó 2)
3 Área de la pantalla de modo
DRV Aparece en el modo de Operación.
PRG Aparece en el modo de Programación.
4 Listo Rdy Indica que el variador está listo para la marcha.
5 Pantalla de datos — Muestra datos específicos y datos de funcionamiento.
6
Asignación de
referencia de
frecuencia <1>
OPR Aparece cuando la referencia de frecuencia está asignada a la opción del operador LCD.
AI Aparece cuando la referencia de frecuencia está asignada a la entrada analógica del variador.
COM
Aparece cuando la referencia de frecuencia está asignada a las entradas de comunicaciones
MEMOBUS/Modbus del variador.
OP Aparece cuando la referencia de frecuencia está asignada a una unidad opcional del variador.
RP
Aparece cuando la referencia de frecuencia está asignada a la entrada del tren de pulsos del
variador.
7
Pantalla de
LO/RE <2>
RSEQ Aparece cuando se ordena el comando de Marcha desde una fuente remota.
LSEQ Aparece cuando se ordena el comando de Marcha desde el teclado del operador.
RREF Aparece cuando la referencia de frecuencia proviene de una fuente remota.
LREF Aparece cuando la referencia de frecuencia proviene del teclado del operador.
8
Tecla de función 2
(F2)
FWD/REV Presionar F2 alterna entre avance y reversa.
DATA
Presionar F2 desplaza hacia la siguiente pantalla.
→
Presionar F2 desplaza el cursor hacia la derecha.
RESET
Presionar F2 restablece el error de falla del variador existente.
9 FWD/REV
FWD Indica el funcionamiento del motor hacia adelante.
REV Indica el funcionamiento del motor en reversa.
4.2 Uso del operador digital
