Configuración de los parámetros de PG-B3
• Conexión de un codificador de pulso único en V/f con el modo de control PG: conecte la salida de pulsos desde el PG
hasta la opción y configure F1-21 en 0.
• Conexión de un codificador de dos pulsos: conecte las salidas de pulsos A y B del PG a la opción y configure F1-21 en
1.
Al usar un codificador de dos pulsos en el modo de control CLV, conecte las salidas de pulsos A y B del codificador a
los terminales correspondientes en la opción.
• Conexión de un codificador de dos pulsos con pulso de marcador Z: conecte las salidas de pulsos A, B y Z a los terminales
correspondientes en la opción.
Método de control V/f con PG Vectorial de lazo cerrado
Cant. de codificadores 1 (CN5-C) 2 (CN5-B) 1 (CN5-C) 2 (CN5-B)
Pulso único (A) F1-21 = 0 F1-37 = 0 N/A N/A
Dos pulsos (cuadratura
AB)
F1-21 = 1 F1-37 = 1
No se necesitan
configuraciones
No se necesitan
configuraciones
Dos pulsos con marcador
(ABZ)
F1-21 = 1 F1-37 = 1
No se necesitan
configuraciones
No se necesitan
configuraciones

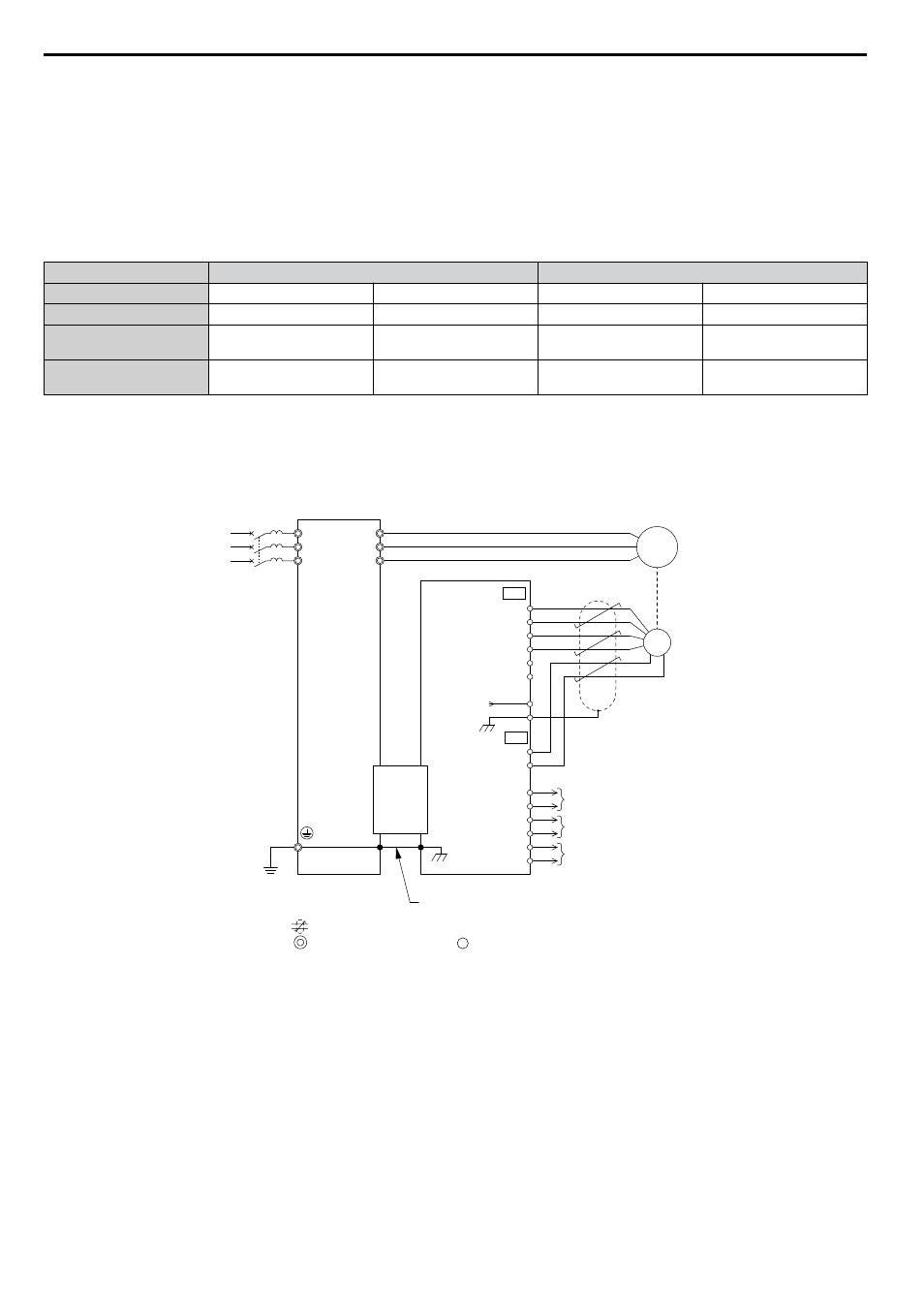

Diagrama de conexiones de PG-B3
Refiérase a Funciones de terminales de la opción PG-B3 PAG. 537 para obtener una descripción detallada de las
funciones de los terminales de la tarjeta opcional.
Refiérase a Calibres de cable y torques de ajuste de la opción PG-B3 PAG. 538 para obtener información sobre la
conexión de los cables.
Línea blindada de par trenzado
Terminal del circuito principal Terminal del circuito de control.
Motor
A+
A-
B-
Z-
B+
Z+
AO
IG
BO
IG
ZO
IG
FE
IP
IG
TB1
SD
TB2
NC
CN5
Opción PG-B3
U/T1
V/T1
W/T1
R/L1
S/L2
T/L3
FE
Variador
YASKAWA
Cable de conexión a tierra
Señal en el monitor
del pulso A
Señal en el monitor
del pulso B
Señal en el monitor
del pulso Z
PG
<1>
3
4
5
6
F
1
2
Figura 8.8 Opción PG-B3 y diagrama de conexión del codificador
<1> Conecte a tierra el blindaje del lado del PG y del lado del variador. Si hay problemas de interferencia de la señal
eléctrica en la señal del PG, quite la puesta a tierra del blindaje de un lado de la línea de señal o quite la conexión a tierra
del blindaje en ambos extremos.
Nota: La opción PG-B3 lee una frecuencia de entrada máxima de 50 kHz desde el encoder PG. Seleccione un encoder PG con una frecuencia
de salida de pulsos máxima de 50 kHz al operar a máxima velocidad.
Tome las siguientes medidas para evitar que la interferencia de ruido cause funcionamientos erróneos:
• Use cable blindado para las líneas de señal del encoder PG.
• Limite la longitud de todos los cables de potencia de salida del motor a menos de 100 m. Limite la longitud de las líneas
de salida del colector abierto a menos de 50 m.
• Use conductos portacables o divisores de bandejas de cables independientes para separar el cableado de control de la
opción, el cableado de potencia de entrada del circuito principal y los cables de potencia de salida del motor.
