u Modelos tipo brida 2A0360 y 2A0415, 4o0250 a 4o0362, y 5A0192 y 5A0242
n Dimensiones exteriores y de montaje del modelo tipo brida
DETALLES DE IZAJE Y DE LOS CÁNCAMOS (3) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
(13) ORIFICIOS DE MONTAJE
PARA TORNILLOS DE 3/8 in.
[M10]
VISTA FRONTAL
AIRE
AIRE
Unidad: in. [mm]
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
NOTA: Se necesita una barra de separación, para evitar daños durante el izaje.
ROSCA M10
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MO
N
TAJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL

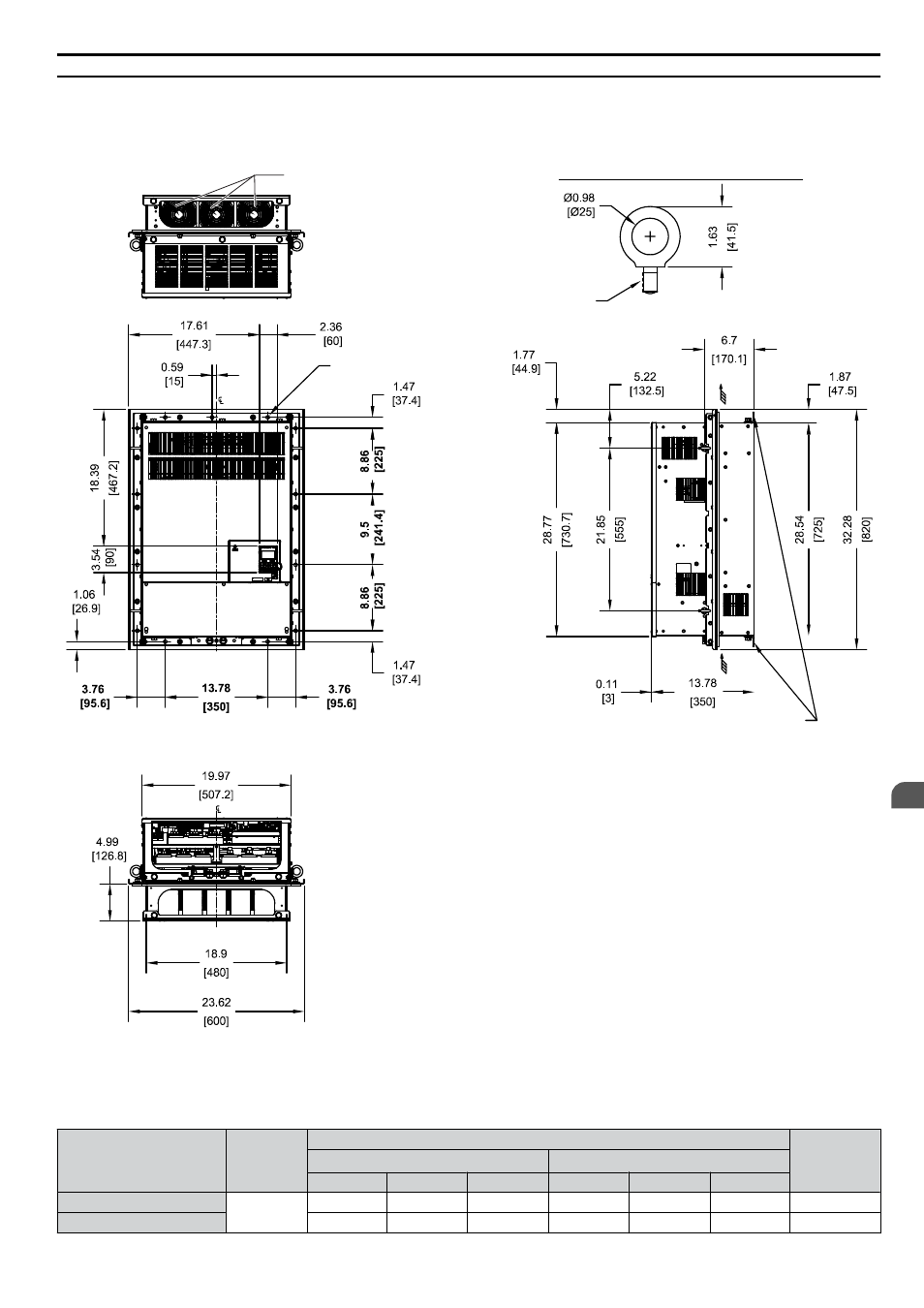

Figura 2.55 Modelos 2A0360 y 2A0415, 4o0250 a 4o0362, y 5A0192 y 5A0242
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.29 Modelos 2A0360 y 2A0415, 4o0250 a 4o0362, y 5A0192 y 5A0242
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = <1> )
Interno Externo Total Interno Externo Total
2A0360
200
894 2698 3592 783 2564 3347 108 (238)
2A0415 954 2672 3626 954 2672 3626 –
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 115
2
Instalación mecánica
