Suspensión vertical de los modelos de variador 2A0360, 2A0415 y 4A0250 a 4A1200
Modelos 2A0360, 2A0415 y 4A0250 a 4A0675
Cuando necesite suspensión vertical para el variador en un panel cerrado, cambie la orientación de los cáncamos rotándolos
90 grados en sentido antihorario.

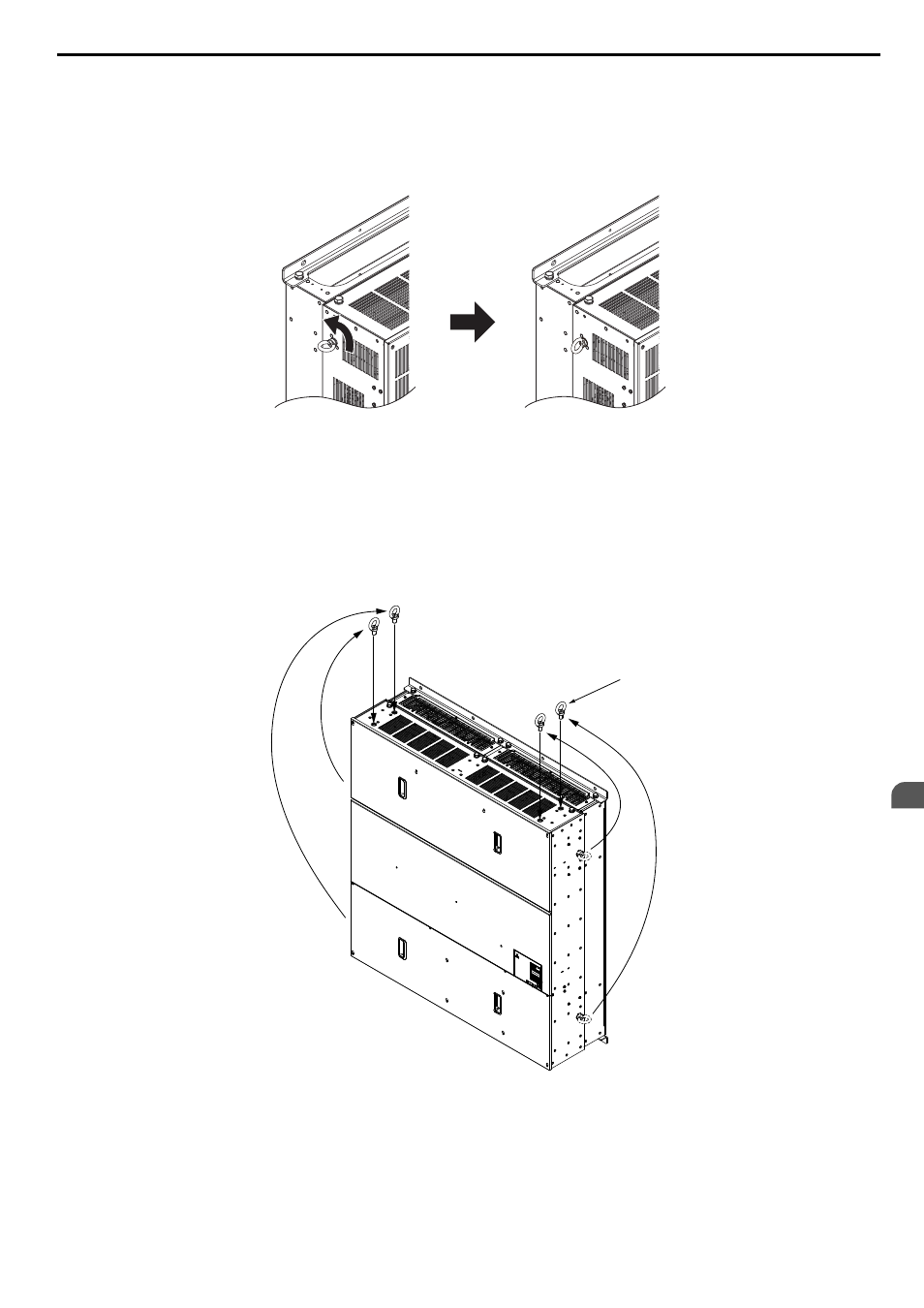

Figura 2.6 Ajuste del ángulo de los cáncamos
Modelos 4A0930 y 4A1200
Al suspender el modelo 4A0930 o 4A1200 con alambres, siga el procedimiento que se detalla a continuación.
ADVERTENCIA! Peligro de aplastamiento. Utilice una longitud de alambre adecuada para garantizar un ángulo de suspensión de 50º
o mayor, según se ilustra en la
. La carga máxima permitida de los cáncamos no puede garantizarse cuando el variador
queda suspendido con alambres en ángulos menores que 50º. No respetar esta indicación puede provocar lesiones graves o muertes
a causa de la caída del equipo.
1.
Quite los cuatro cáncamos de los paneles laterales del variador y fíjelos firmemente al panel superior.
Cáncamo
Figura 2.7 Reposicionamiento de los cáncamos
2.
Pase el alambre por los orificios de los cuatro cáncamos.
2.2 Instalación mecánica
