+V
(+10.5 V, 20 mA) Divisor
de tensión
2 k
W
Termistor NTC
A2 (0-10 V)
Interruptor DIP S1
AC
V I
Variador

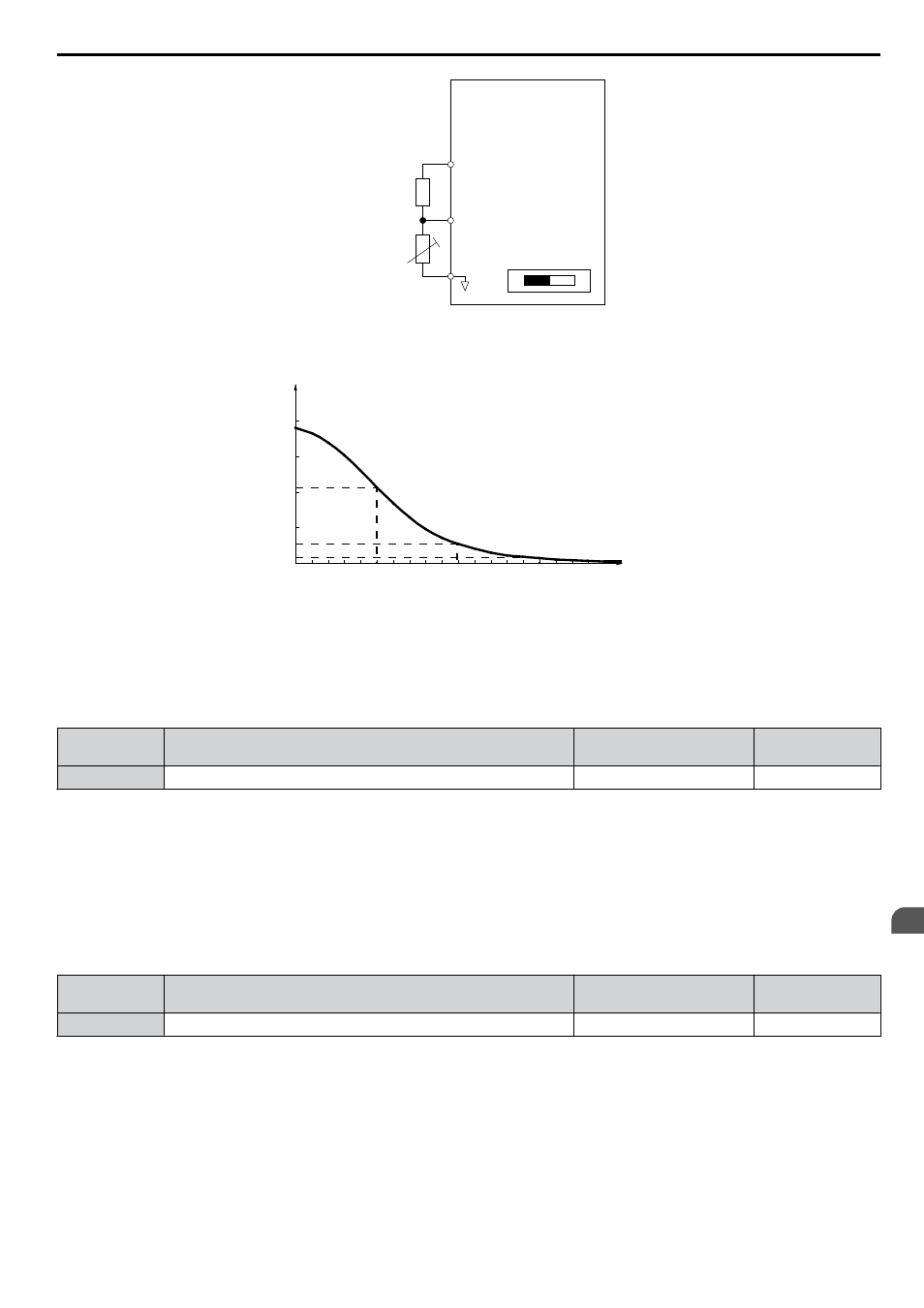

Figura 5.93 Circuito de protección del motor usando una entrada NTC
0
5,000
10,000
15,000
10677
2733
716
20,000
25,000
-50 0 50 100 150
Temperatura ( °C)
Resistencia ( W)
Figura 5.94 Temperatura y resistencia del termistor NTC
L1-15 a L1-20 pueden determinar las configuraciones de protección contra sobrecalentamientos usando la entrada del
termistor NTC. Las descripciones de los parámetros se enumeran a continuación.
n L1-15: Selección del termistor del motor 1 (NTC)
Nota: Este parámetro solo está disponible en los modelos 4A0930 y 4A1200.
N.º Nombre
Rango de
configuración
Predeterminado
L1-15 Selección del Termistor del Motor 1 (NTC) 0 a 2 0
Configuración 0: Desactivada
Configuración 1: Entrada del termistor por entrada analógica
Configuración 2: Entrada del termistor por entrada especial para termistor
n L1-16: Temperatura de Sobrecalentamiento del Motor 1
Nota: Este parámetro solo está disponible en los modelos 4A0930 y 4A1200.
Configura la temperatura que acciona una falla por sobrecalentamiento (oH5) en el motor 1.
N.º Nombre
Rango de
configuración
Predeterminado
L1-16 Temperatura de Sobrecalentamiento del Motor 1 50 a 200 °C 120 °C
5.8 L: Funciones de protección
