B
A
C
F
G
E
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
D
M
A – Suministro eléctrico
B – Variador
C – Cable blindado de motor
D – Motor E – Separe al menos 30 cm.
F – Controlador
G – Línea de señal

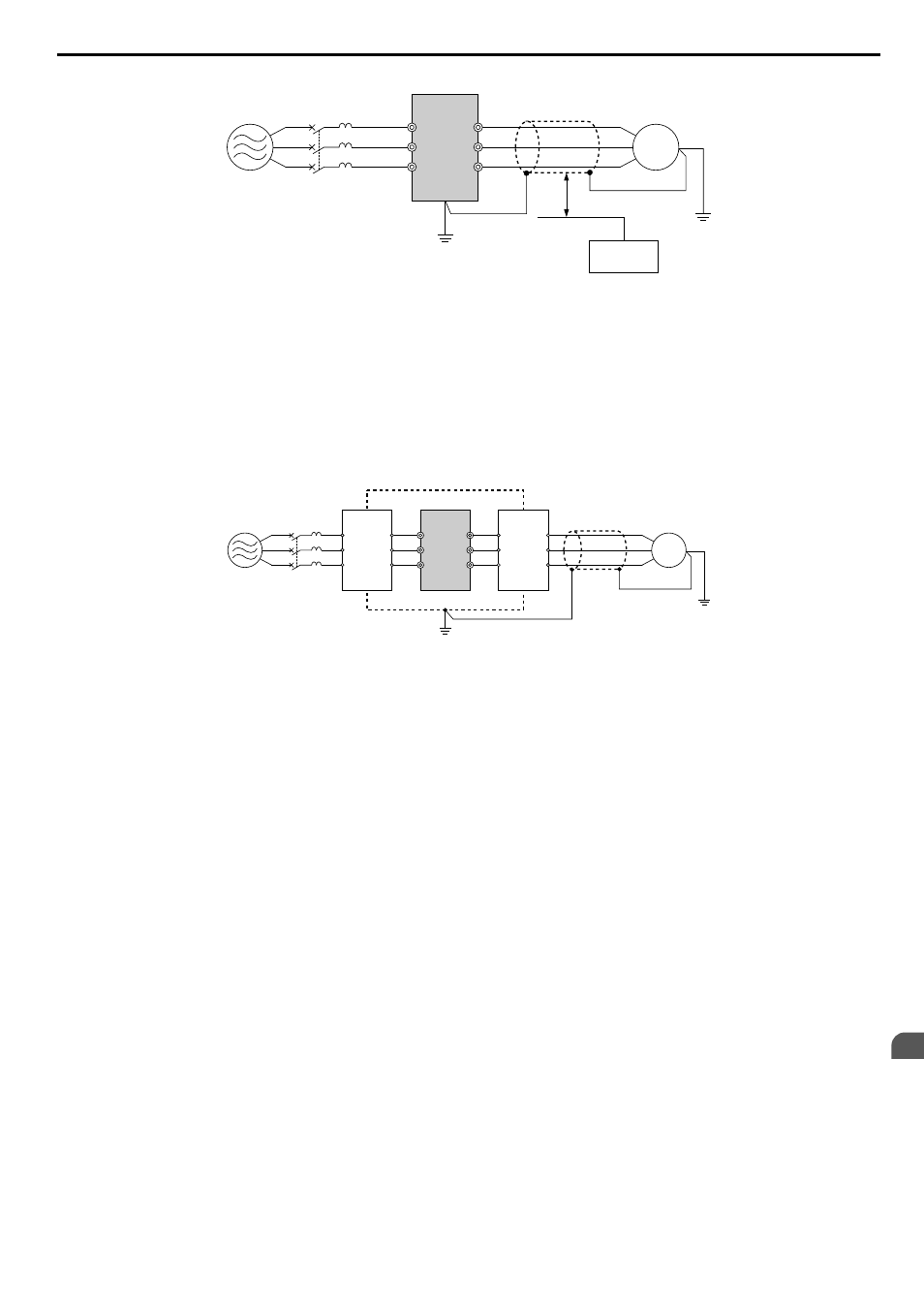

Figura 8.28 Prevención del ruido inducido
Reducción del ruido radiado y de radiofrecuencia
El variador, las líneas de entrada y las líneas de salida generan ruido de radiofrecuencia. Use filtros de ruido en los lados
de entrada y de salida e instale el variador en un panel cerrado metálico para reducir el ruido de radiofrecuencia.
Nota: El cable que corre entre el variador y el motor debe ser tan corto como sea posible.
C E D
B F
A
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
M
G
A – Gabinete metálico
B – Suministro eléctrico
C – Filtro de ruido
D – Variador E – Filtro de ruido
F – Cable blindado de motor
G – Motor
Figura 8.29 Reducción del ruido de radiofrecuencia
8.5 Instalación de dispositivos periféricos
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 551
