Tiempo de funcionamiento (minutos)
Arranque en frío
(característico cuando se produce una sobrecarga durante un paro total)
Arranque en caliente
(característico cuando se produce una sobrecarga durante la operación continua al 100%)
Corriente del motor (%)
E2-01 = 100% de la corriente del motor
10
7
3
1
0.4
0.1
0 100 150 200

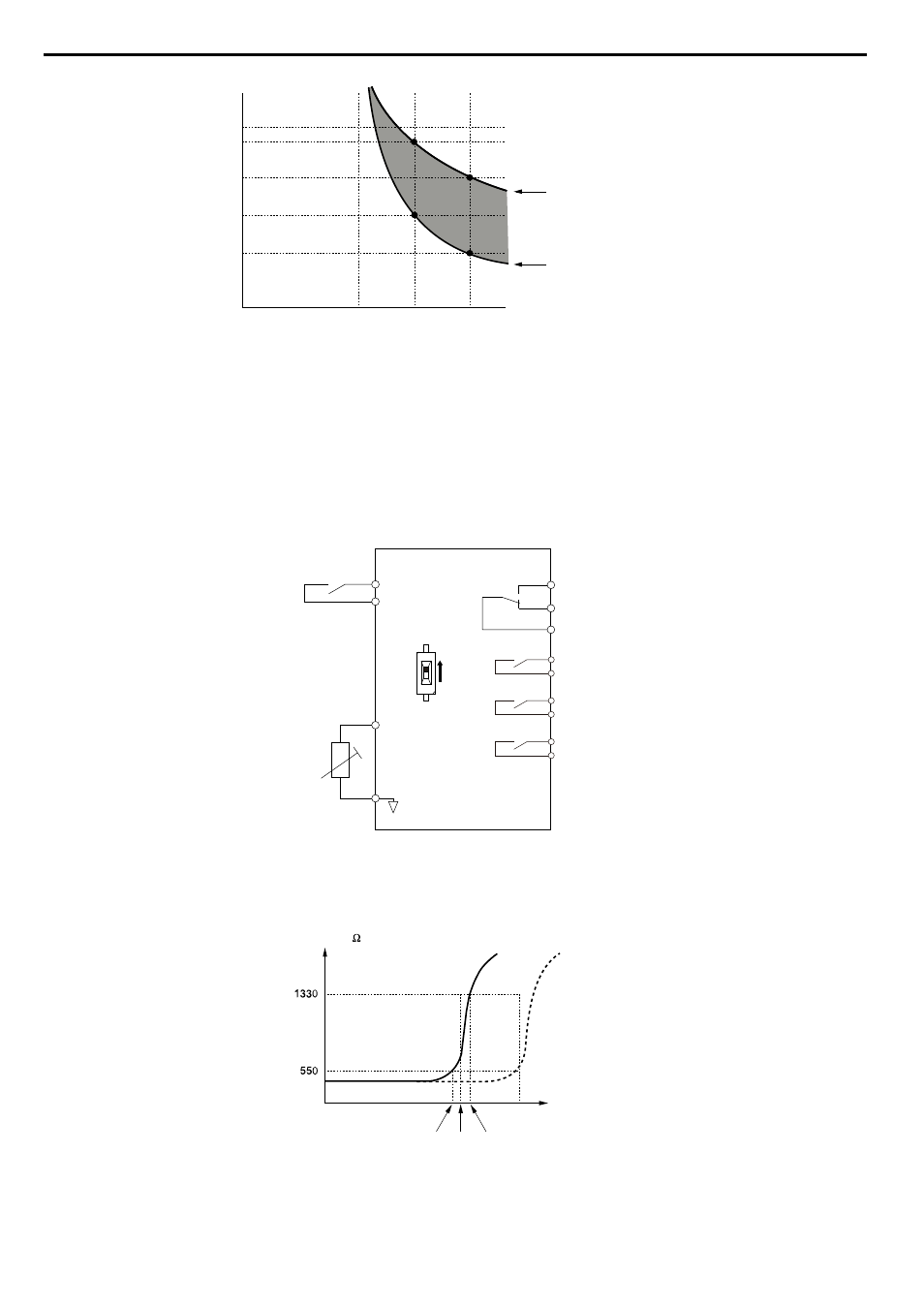

Figura 5.90 Tiempo de operación de protección para motores de usos generales a la frecuencia nominal de salida.
n Protección del motor usando un termistor de coeficiente de temperatura positiva (PTC)
Conecte un PTC de motor a una entrada analógica del variador para la protección contra sobrecalentamientos del motor.
El nivel de alarma por sobrecalentamiento del motor acciona una alarma oH3 y el variador continúa el funcionamiento
seleccionado en L1-03. El nivel de falla de sobrecalentamiento acciona una falla oH4, emite una señal de falla y el variador
detiene el motor usando el método de paro seleccionado en L1-04.
Conecte el PTC entre los terminales AC y A3 y configure el puente S4 en la tarjeta de terminales en “PTC”, como se
muestra en la Figura 5.91 . Configure H3-05 en 0 y H3-06 en E.
Variador
Entrada de
múltiple función
Thermistor
de PTC
MA
Salida de falla
Salidas digitales
de múltiple función
MB
MC
A3 (0-10 V)
AC
M1
M2 PTC
AI
Interruptor DIP S4
M3
M4
M5
M6
Figura 5.91 Conexión de un PTC de motor
El PTC debe presentar las características que se muestran en la Figura 5.92 en una fase del motor. La protección contra
sobrecargas del motor del variador espera que se conecten 3 de estos PTC en una serie.
Resistencia ( )
Clase F
150 ºC Clase H
180 ºC
Tr: valor de umbral
Temperatura
Tr’
Tr + 5K (Nivel de falla de oH4) Tr Tr - 5K (Nivel de alarma de oH3)
Figura 5.92 Características de un PTC de motor
Configure la detección de sobrecalentamiento mediante un PTC usando los parámetros L1-03, L1-04 y L1-05, como se
explica en las siguientes secciones.
5.8 L: Funciones de protección
