Figura 5.65 – Yaskawa CIMR-AU 200V Manual del usuario
Página 331
Referencia
de frecuencia
Tiempo
100 ms
Entrada de
mantenimiento de la muestra
de referencia
Señal analógica
100 ms
ON (encendido)
OFF (apagado)

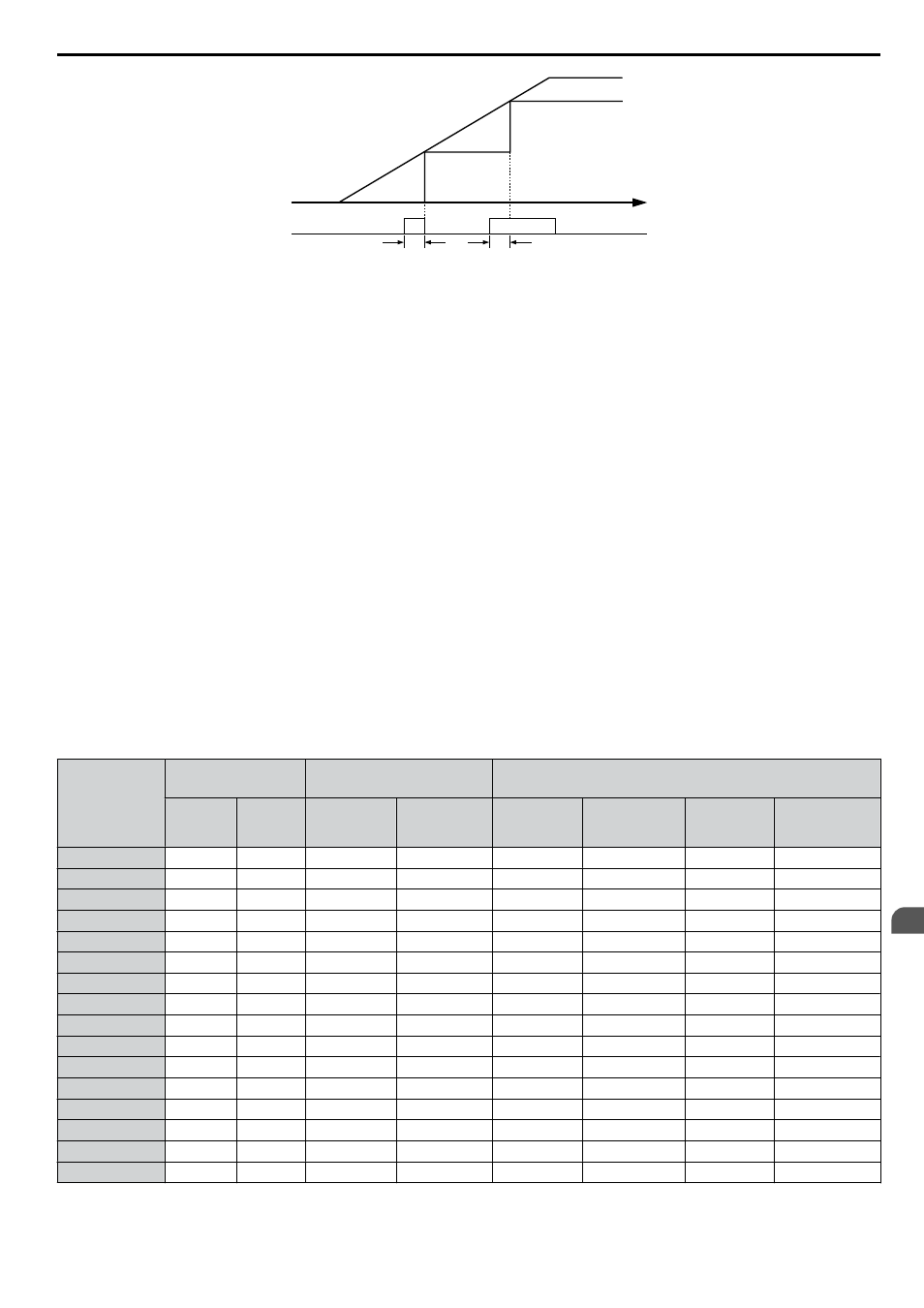

Figura 5.65 Retener/Muestra de referencia de frecuencia analógica
Se produce un error oPE03 cuando una de las siguientes funciones se utiliza simultáneamente con el comando Retener/
Muestra de referencia de frecuencia analógica:
• Retención del paro de aceleración/desaceleración (configuración: A)
• Comando Arriba, Comando Abajo (configuración: 10, 11)
• Frecuencia de compensación (configuración: 44 a 46)
• Funciones Arriba o Abajo (configuración: 75, 76)
Configuración 20 a 2F: Falla externa
El comando de Falla externa detiene el variador en caso de problema con los dispositivos externos.
Para utilizar el comando de Falla externa, configure una de las entradas digitales de múltiple función en un valor entre 20
y 2F. El operador digital mostrará EFo, donde o es el número del terminal al que se asigna la señal de falla externa.
Por ejemplo, si una señal de falla externa se ingresa al terminal S3, se visualizará “EF3”.
Seleccione el valor que se va a configurar en H1-oo de entre una combinación de cualquiera de las siguientes tres
condiciones:
• Nivel de entrada de señal de dispositivos periféricos (N.O., N.C.)
• Método de detección de falla externa
• Operación después de la detección de una falla externa
La
muestra la relación entre las condiciones y el valor configurado para H1-oo:
Los estados de los terminales, las condiciones de detección y los métodos de paro marcados con una “ O ” corresponden
a las configuraciones correspondientes.
Tabla 5.39 Método de detección en caso de falla externa
Configuración
Estado del terminal
<1>
Condiciones de detección
<2>
Método de paro
N.O.
N.C.
Siempre
detectada
Detectar solo
durante la
marcha
Paro por
rampa (falla)
Paro por
inercia (falla)
Paro rápido
(falla)
Solo alarma
(funcionamien
to constante)
20
O
O
O
21
O
O
O
22
O
O
O
23
O
O
O
24
O
O
O
25
O
O
O
26
O
O
O
27
O
O
O
28
O
O
O
29
O
O
O
2A
O
O
O
2B
O
O
O
2C
O
O
O
2D
O
O
O
2E
O
O
O
2F
O
O
O
<1> Determina el estado del terminal para cada falla, es decir, si el terminal está normalmente abierto o cerrado.
<2> Determina si la detección para cada falla debe activarse solo durante la marcha, o si debe detectarse siempre.
5.7 H: Funciones de terminales
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
331
5
Detalles de los parámetros
