u Modelos tipo brida 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032

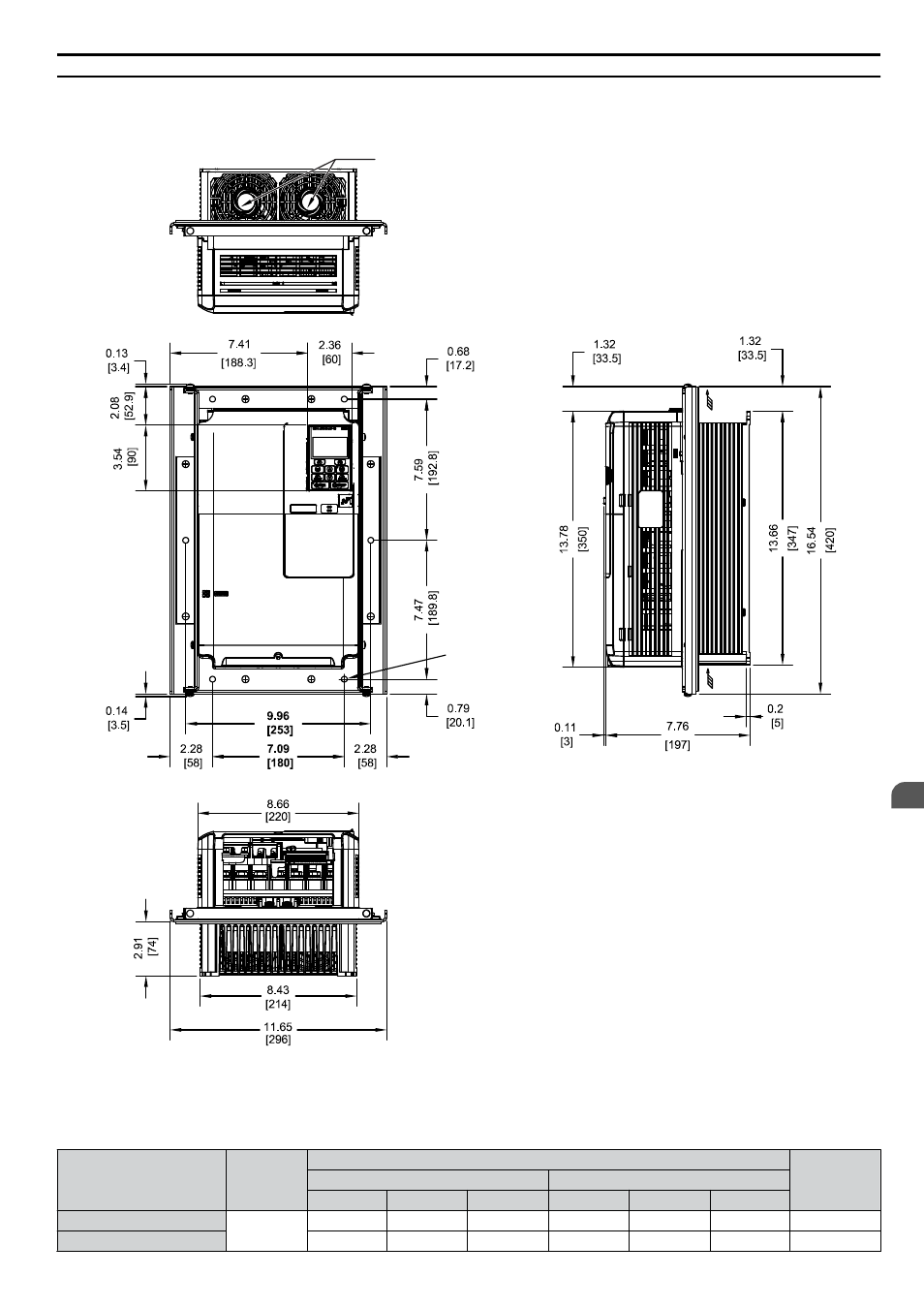

n Dimensiones exteriores y de montaje del modelo tipo brida
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE VERTICAL
VISTA FRONTAL
(6) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
1/4 in. [M6]
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE HORIZONTAL
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
AIRE
AIRE
Unidad: in. [mm]
(2) VENTILADORES EXTERNOS DE ENFRIAMIENTO
Figura 2.30 Modelos 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.18 Modelos 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
2A0069
200
204.5 491.3 695.8 162.8 394.9 557.7 9.1 (20.0)
2A0081 257.4 527.4 784.8 220.9 459.8 680.7 10.0 (22.0)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
