u Vistas delanteras
J
D
E
F
I
H
G
N
A
B
M
L
L
N
M
A
B
J
C
D
E
F
I
H
G
2A0012F 2A0110A
K
K
A – Puente S5 ( Refiérase a Selección
de la señal AM/FM del terminal
PAG. 171
)
B – Interruptor DIP S4 ( Refiérase a
Selección de entrada analógica/
PTC del terminal A3 PAG. 170
)
C – Cubierta protectora para evitar
errores de cableado
D – Terminal del circuito principal
( Refiérase a Cableado del circuito
principal PAG. 159 )
E – Conector de la tarjeta de
terminales
F – Terminal de conexión a tierra
G – Puente de fuente interna/fuente
externa S3 ( Refiérase a Modo de
fuente interna/externa para
entradas digitales PAG. 168
)
H – Interruptor DIP S2 ( Refiérase a
Terminación MEMOBUS/Modbus
PAG. 171
)
I – Interruptor corredizo S6
( Refiérase a Selección de la señal
de salida de los terminales DM+ y
DM- PAG. 171
)
J – Interruptor DIP S1 ( Refiérase a
Selección de la señal de entrada
del terminal A2 PAG. 170
)
K – Tarjeta de terminales ( Refiérase a
Cableado del circuito de control
PAG. 161
)
L – Conector de la tarjeta opcional
(CN5-C)
M – Conector de la tarjeta opcional
(CN5-B)
N – Conector de la tarjeta opcional
(CN5-A)

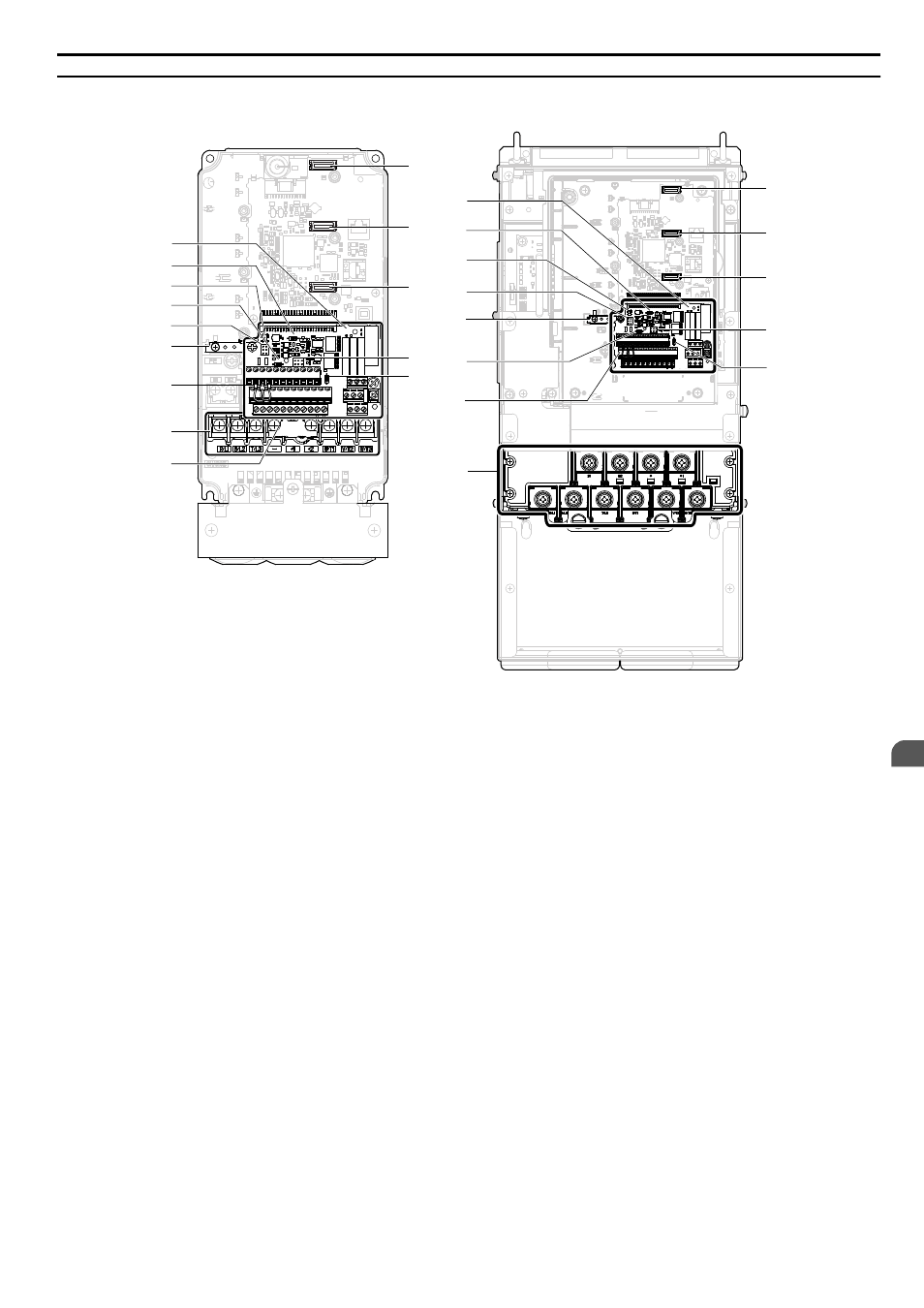

Figura 1.10 Vista frontal del variador
1.5 Nombres de los componentes
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 49
