n Modelos trifásicos de 400 V CA 4A0515A y 4A0675A
B
A
C
D
F
G
H
E
I
J
K
L
M
N
N
O
P
A – Ventilador de enfriamiento del
tablero de circuitos
B – Ventilador de enfriamiento
C – Soporte del ventilador
D – Ventilador de circulación
E – Operador digital
F – Cubierta del variador 1
G – Cubierta del variador 2
H – Cubierta de terminales
I – Puerto USB (tipo B)
J – Tornillo de la cubierta delantera
K – Cubierta delantera
L – Caja de la unidad del ventilador de
enfriamiento del tablero de
circuitos
M – Tarjeta de terminales
N – Orificio de montaje
O – Disipador de calor
P – Protector del ventilador

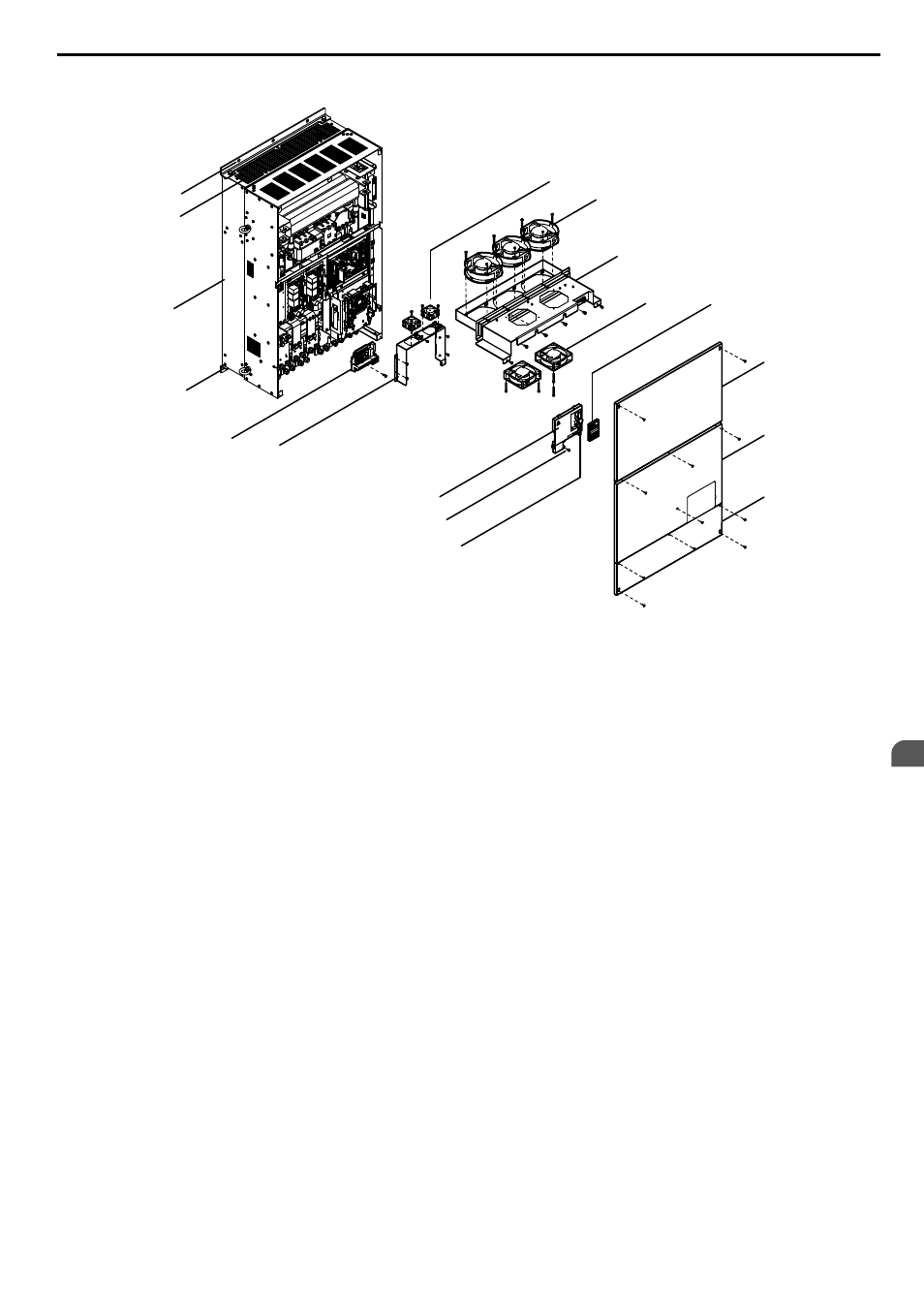

Figura 1.8 Vista despiezada de los componentes del gabinete IP00/tipo abierto (modelo 4A0675A)
1.5 Nombres de los componentes
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 47
