u Pantallas de alarma y error
n Fallas
La Tabla 6.9 proporciona una descripción general sobre posibles códigos de falla. Condiciones tales como sobretensiones
pueden activar fallas y alarmas. Es importante distinguir entre fallas y alarmas para determinar las acciones correctivas
adecuadas.
Cuando el variador detecta una falla, se enciende el LED indicador ALM, aparece el código de falla en el operador digital
y se acciona el contacto de falla MA-MB-MC. Se produce una alarma si el ALM LED parpadea y el código de falla en el
operador digital destella. Refiérase a Fallas y alarmas menores PAG. 429 para obtener una lista de códigos de alarma.

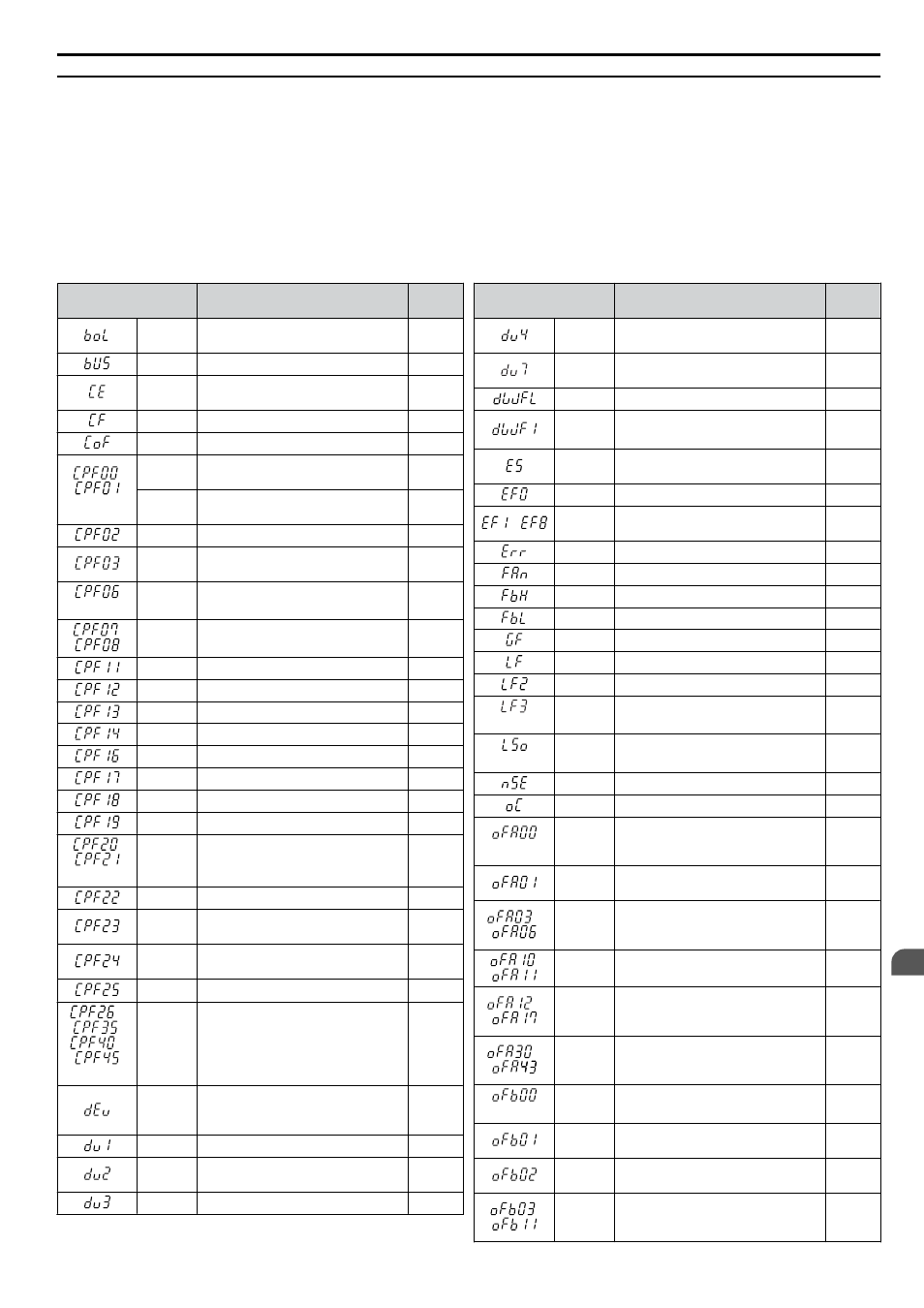

Tabla 6.9 Pantallas de fallas
Pantalla del
operador digital
Nombre Página
boL
Falla por sobrecarga del transistor de
frenado
432
bUS Error de opción de comunicación 432
CE
Error de comunicaciones de
MEMOBUS/Modbus
432
CF Falla de control 433
CoF Falla de compensación de corriente 433
,
<1>
CPF11 a
CPF14 Error del circuito de control
433
CPF16 a
CPF19 Error del circuito de control
433
CPF02 Error de conversión A/D 433
CPF03 Error de conexión del tablero de
control
433
<1>
CPF06 Error de datos de la memoria
EEPROM
434
, CPF07,
CPF08
Error de conexión de la tarjeta de
terminales
434
CPF11 Falla de RAM 434
CPF12 Falla de la memoria FLASH 434
CPF13 Excepción del circuito de vigilancia 434
CPF14 Falla del circuito de control 434
CPF16 Falla del reloj 434
CPF17 Falla del temporizador 434
CPF18 Falla del circuito de control 434
CPF19 Falla del circuito de control 435
,
<2>
CPF20,
CPF21 Error del circuito de control
435
CPF22 Error del IC híbrido 435
CPF23 Error de conexión del tablero de
control
435
CPF24 Falla de la señal de la unidad del
variador
435
CPF25 Tarjeta de terminales no conectada 435
a
,
a
<3>
CPF26 a
CPF35,
CPF40 a
CPF45
Error del circuito de control 435
dEv
Desviación de velocidad (para el
modo de control con PG y OLV/PM
sin PG)
436
dv1 Falla del pulso Z 436
dv2
Detección de falla por ruido en el
pulso Z
436
dv3 Detección de inversión 436
Pantalla del
operador digital
Nombre Página
dv4
Detección de la prevención de
inversión
437
dv7
Retraso del Cálculo de Polaridad
Inicial
437
dWFL Falla de DriveWorksEZ 437
dWF1
<4>
Error de datos de DriveWorksEZ en
la memoria EEPROM
437
E5
Error del temporizador de vigilancia
MECHATROLINK
437
EF0 Falla externa de la tarjeta opcional 437
a
EF1 a
EF8
Falla externa
(terminal de entrada S1 a S8)
438
Err Error de escritura de EEPROM 438
FAn Falla en el ventilador interno 438
FbH Realimentación excesiva de PID 439
FbL Pérdida de realimentación del PID 439
GF Falla de tierra 439
LF Pérdida de fase a la salida 440
LF2 Desequilibrio de corriente 440
<3>
LF3
Pérdida de la fase de salida de la
unidad de potencia 3
440
<5>
LSo Falla LSo 441
nSE Error de configuración del nodo. 440
oC Sobrecorriente 442
<6>
oFA00
Error de conexión de la tarjeta
opcional en el puerto opcional CN5-
A
443
oFA01 Falla de la tarjeta opcional en el
puerto opcional CN5-A
443
a oFA03 a
oFA06
Se produjo un error de la tarjeta
opcional en el puerto opcional CN5-
A.
443
, oFA10,
oFA11 Error de la tarjeta opcional (CN5-A)
443
a oFA12 a
oFA17
Error de conexión de la tarjeta
opcional
(CN5-A)
443
a oFA30 a
oFA43
Error de conexión de la tarjeta
opcional de comunicación
(CN5-A)
443
<6>
oFb00
Falla de la tarjeta opcional en el
puerto opcional CN5-B
443
oFb01
Falla de la tarjeta opcional en el
puerto opcional CN5-B
443
oFb02
Falla de la tarjeta opcional en el
puerto opcional CN5-B
443
, oFb03,
oFb11
Se produjo un error de la tarjeta
opcional en el puerto opcional CN5-
B.
444
6.3 Alarmas, fallas y errores del variador
