Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0044 400 208.9 389.6 598.5 179.4 329.8 509.2 8.7 (19.1)
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
5A0027
600
227.2 132.1 359.3 113.9 267.2 381.1 8.7 (19.1)
5A0032 279.9 141.6 421.5 132.2 332.9 465.1 8.7 (19.1)

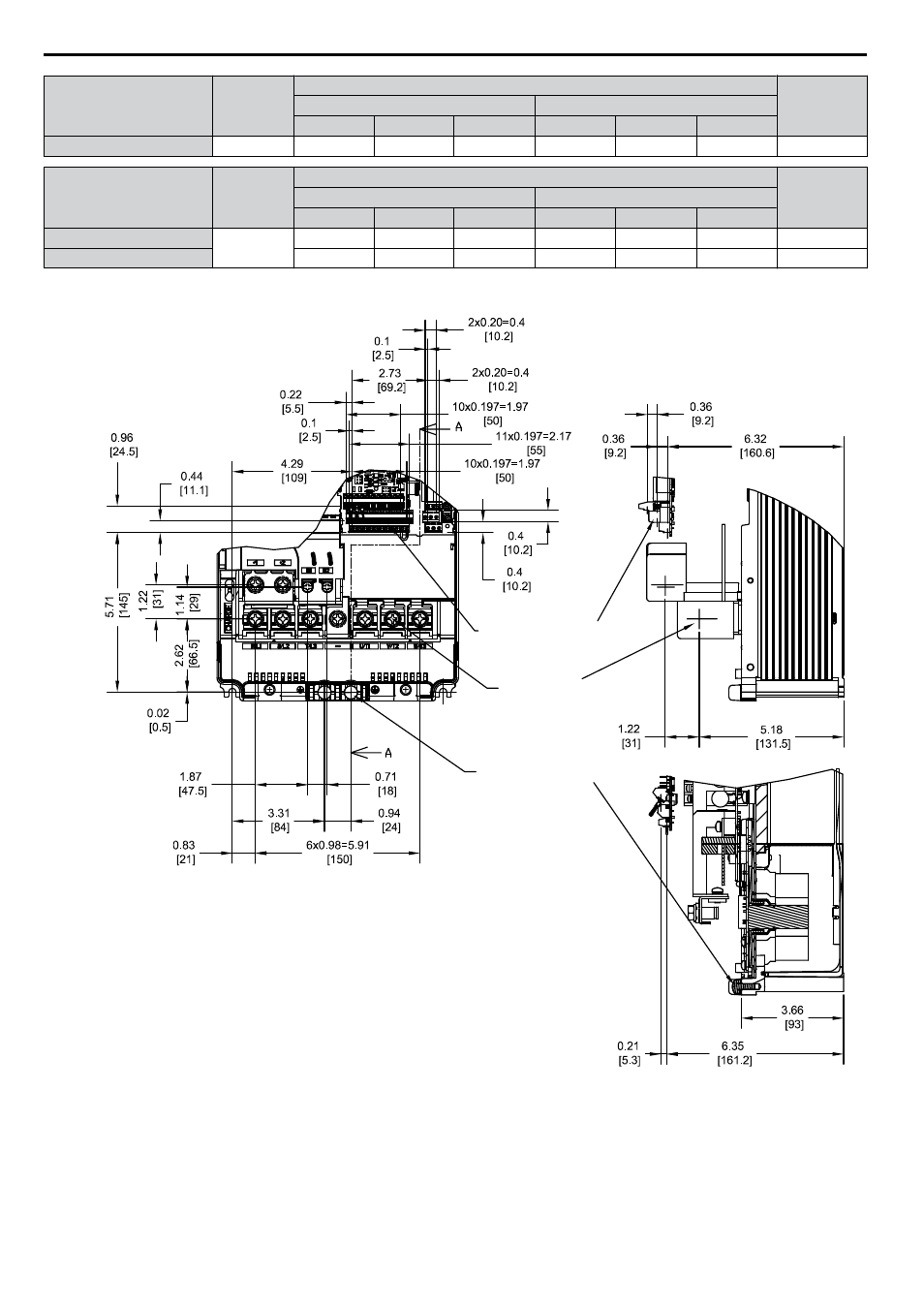

n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
Unidad: in. [mm]
SECCIÓN A-A
(2) TERMINALES DE
PUESTA A TIERRA
TERMINALES DEL
CIRCUITO PRINCIPAL
TERMINALES DEL
CIRCUITO DE CONTROL
Figura 2.31 Modelos 2A0069 y 2A0081
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
90 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
