Ganancia = 100%
Polarización = 30%
Ganancia = 100%
Polarización = 0%
Ganancia = 100%
Polarización = 30%
Ganancia = 100%
Polarización = 0%
Valor del monitor
Valor del monitor
0 V
3 V
10 V
100% 0%
Tension de
salida
Tension de salida
H4-07, 08 = 0 H4-07, 08 = 1
10V
-10 V
100%
3 V
-4 V
-100%

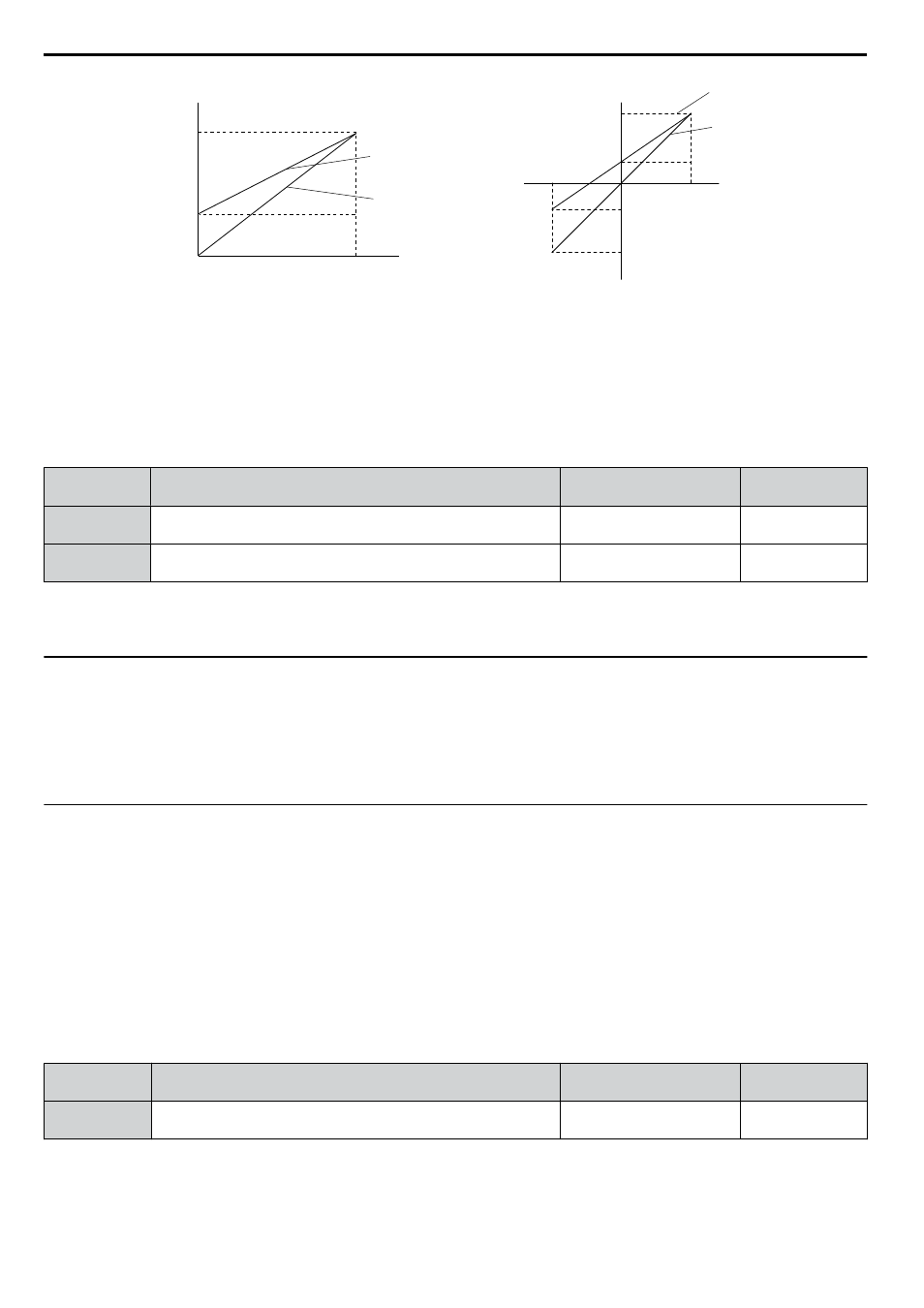

Figura 5.87 Ejemplo 3 de configuración de ganancia y polarización de salidas analógicas
n H4-07, H4-08: Selección del nivel de señal de los terminales FM y AM de salida analógica
de múltiple función
Configura el nivel de salida de tensión de los datos del parámetro U (parámetro monitor) en el terminal FM y el terminal
AM a través de los parámetros H4-07 y H4-08.
Configura el puente S5 de la tarjeta de terminales con los valores correspondientes al cambiar estos parámetros.
Refiérase
a Selección de la señal AM/FM del terminal PAG. 171 para obtener información detallada sobre la configuración de S5.
N.º Nombre
Rango de
configuración
Predeterminado
H4-07
Selección del Nivel de Señal de FM
del Terminal de Salida Analógica de Múltiple Función
0 a 2 0
H4-08
Selección del Nivel de Señal de AM
del Terminal de Salida Analógica de Múltiple Función
0 a 2 0
Configuración 0: 0 a 10 V
Configuración 1: -10 V a 10 V
Configuración 2: 4 a 20 mA
u H5: Comunicación serial de MEMOBUS/Modbus
La comunicación serial es posible en el variador usando el puerto integrado RS-422/485 (terminales R+, R-, S+, S-) y los
controladores lógicos programables (PLC) o dispositivos similares que ejecuten el protocolo MEMOBUS/Modbus.
Los parámetros H5-oo configuran el variador para las comunicaciones MEMOBUS/Modbus.
Refiérase a
Comunicación Serial de MEMOBUS/Modbus PAG. 743 para obtener descripciones detalladas de los parámetros H5-
oo.
u H6: Entradas/Salidas del tren de pulsos
En el terminal RP puede ingresarse al variador una señal del tren de pulsos de una pista con una frecuencia máxima de
32 kHz. Esta señal del tren de pulsos se puede utilizar como referencia de frecuencia, para las funciones de PID, o como
señal de realimentación de velocidad en el control de V/f.
El terminal MP del monitor de salida de pulsos puede emitir valores del monitor del variador como señales del tren de
pulsos, con una frecuencia máxima de 32 kHz en modo de fuente interna o externa. Refiérase a Uso de la salida del tren
de pulsos PAG. 169 para conocer los detalles.
Utilice los parámetros H6-oo para configurar la escala y demás aspectos del terminal RP de entrada de pulsos y el terminal
MP de salida de pulsos.
n H6-01: Selección de Función del Terminal RP de Entrada del Tren de Pulsos
Selecciona la función del terminal RP de entrada del tren de pulsos.
N.º Nombre
Rango de
configuración
Predeterminado
H6-01
Selección de Función del Terminal RP de Entrada del Tren de
Pulsos
0 a 3 0
Configuración 0: Referencia de frecuencia
Si la entrada de pulsos está configurada en esta función y la fuente externa de referencia de frecuencia está configurada
en entrada de pulsos (b1-01, b1-15 = 4), el variador lee el valor de frecuencia del terminal RP.
5.7 H: Funciones de terminales
354 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
