3.10 Conexiones de E/S de control
u
Modo de fuente interna/externa para entradas digitales
Utilice el puente de cable entre los terminales SC y SP o SC y SN para seleccionar entre el modo de fuente interna, el
modo de fuente externa o el suministro eléctrico externo para las entradas digitales S1 a S8, como se observa en la
(valor predeterminado: modo de fuente interna, suministro eléctrico interno).
AVISO: No conecte en corto los terminales SP y SN. No respetar estas instrucciones dañará el variador.

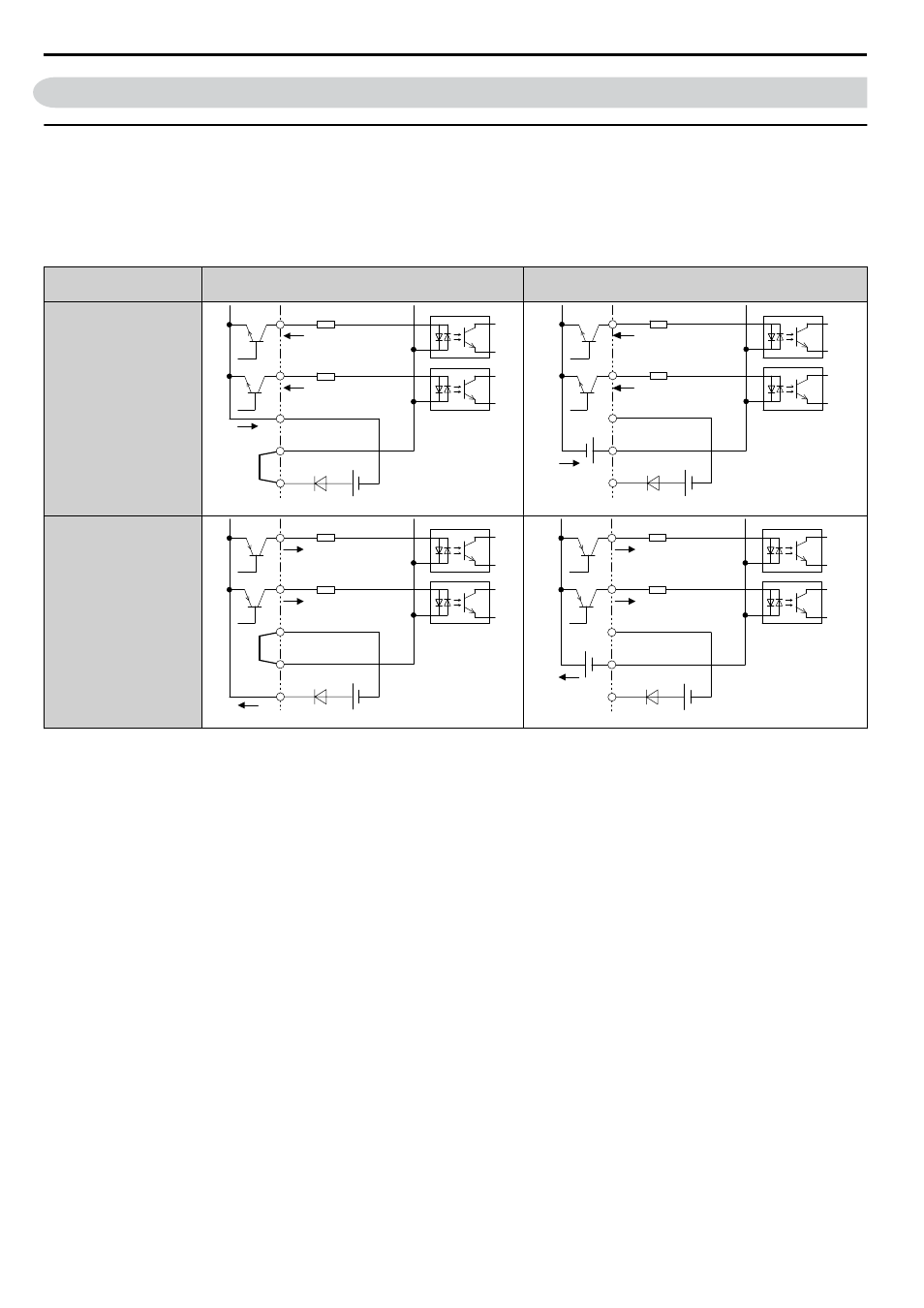

Tabla 3.12 Selección de fuente interna/fuente externa/suministro eléctrico para entradas digitales
Modo
Suministro eléctrico interno del variador
(terminales SN y SP)
Suministro eléctrico externo de 24 Vcc
Modo de fuente interna
(NPN)
SC
S8
S7
24 Vcc
SP
SN
SC
S8
S7
24 Vcc
SP
SN
externos
24 Vcc
Modo de fuente externa
(PNP)
SC
S8
S7
24 Vcc
SP
SN
SC
S8
S7
24 Vcc
SP
SN
externos
24 Vcc
