u Modelos 2A0110 a 2A0250, 4A0208 a 4A1200 y 5A0125 a 5A0242 (gabinete IP00/tipo
abierto)
n Extracción de la cubierta de terminales
1.
Afloje los tornillos de la cubierta de terminales y luego tire la cubierta hacia abajo.
Nota: La cubierta de terminales y la cantidad de tornillos de la cubierta de terminales varían según el modelo de variador.
Refiérase a Nombres de los componentes PAG. 41 para conocer los detalles.
PRECAUCIÓN! No quite totalmente los tornillos de la cubierta, solo aflójelos. Si los tornillos de la cubierta se extraen por
completo, la cubierta de los terminales podría caerse y provocar lesiones.

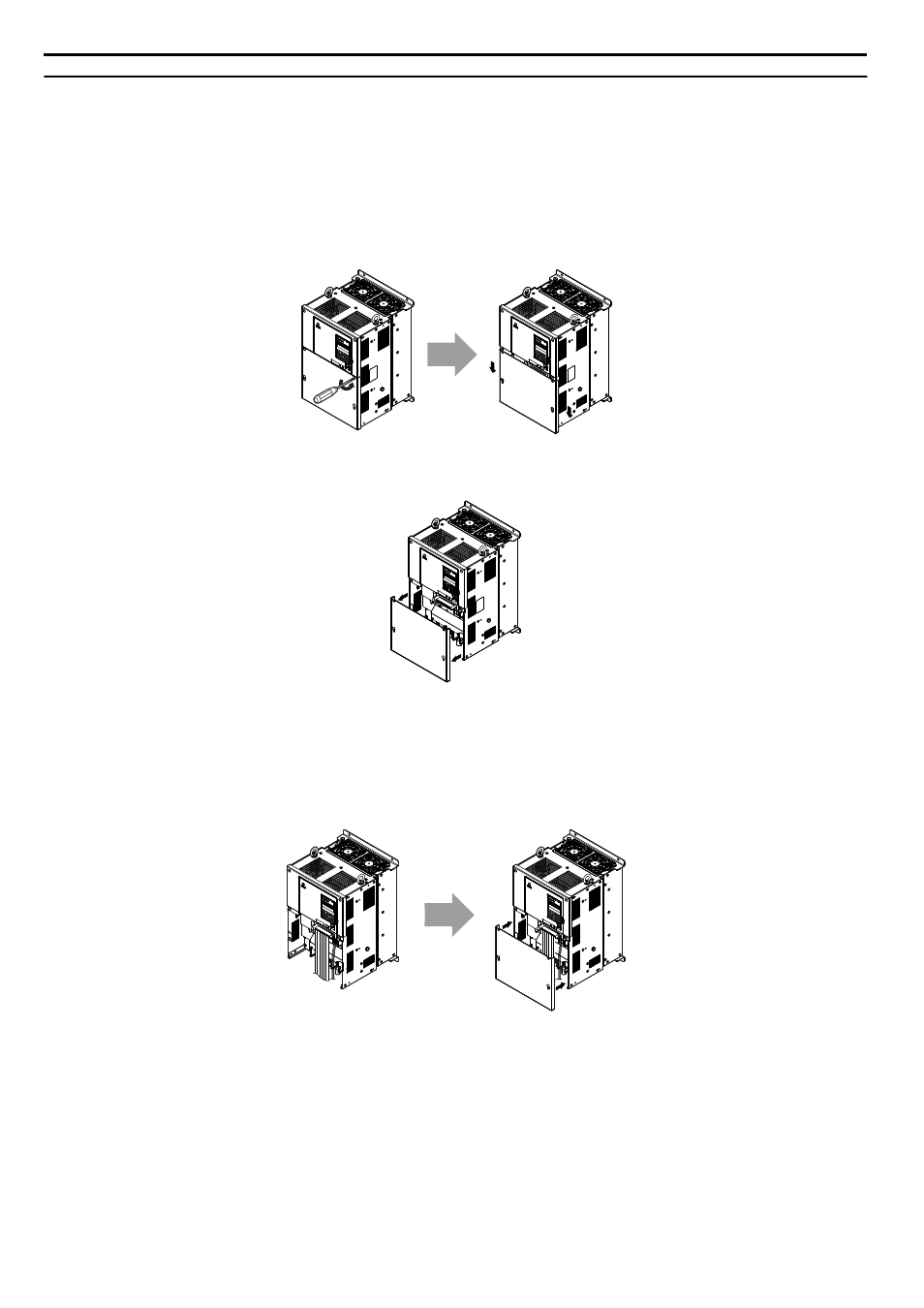

Figura 3.14 Extracción de la cubierta de terminales en un variador con gabinete tipo IP00/abierto
2.
Empuje la cubierta de terminales hacia adelante, para liberarla del variador.
Figura 3.15 Extracción de la cubierta de terminales en un variador con gabinete tipo IP00/abierto
n Montaje de la cubierta de terminales
Después de cablear la tarjeta de terminales y demás dispositivos, verifique nuevamente las conexiones y vuelva a colocar
la cubierta de terminales. Consulte a Refiérase a Cableado del circuito principal PAG. 159 y Cableado de terminales
del circuito de control en la página 165 para conocer los detalles sobre el cableado.
<1>
Figura 3.16 Montaje de la cubierta de terminales en un variador con gabinete tipo IP00/abierto
<1> Primero, conecte el cableado de conexión a tierra, luego el cableado del circuito principal y, por último, el cableado
del circuito de control.
