u Modelos tipo brida 4A0515 y 4A0675
n Dimensiones exteriores y de montaje del modelo tipo brida
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
Unidad: in. [mm]
NOTA: Se necesita una barra de separación, para evitar daños durante el izaje.
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(3) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
(20) ORIFICIOS DE MONTAJE
PARA TORNILLOS DE 3/8 in. [M10]
DIM. DE MONTAJE HORIZONTAL
ROSCA M12
DIM. DE MONT
AJE VER
TICAL
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
AIRE
AIRE
VISTA FRONTAL

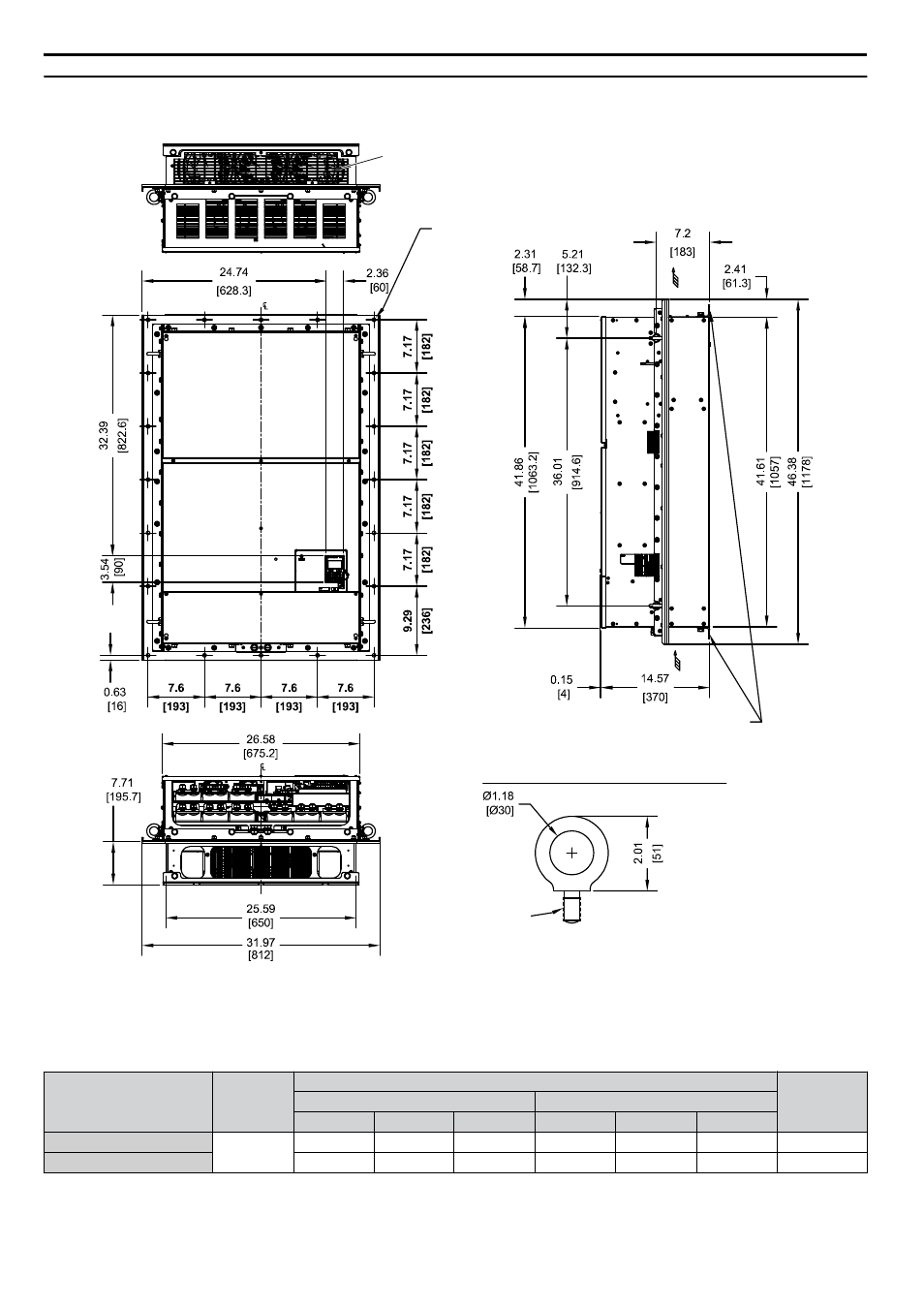

Figura 2.63 Modelos 4A0515 y 4A0675
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.32 Modelos 4A0515 y 4A0675
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0515
400
1668 4850 6518 1386 3972 5358 223 (492)
4A0675 2037 4861 6898 1685 4191 5876 228 (503)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
