Modelo de variador
Clase de
tensión
Tipo de
entrada
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0072
400
6 pulsos 265 605 870 217 484 701 27 (59.4)
4T0072 <1> 12 pulsos 244 588 832 206 477 683 24 (52.8)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña
de montaje y la No-Pestaña de montaje Manual de instalación).
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
5A0041
600
136 331 467 128 406 534 27 (59.4)
5A0052 166 428 594 161 527 688 27 (59.4)
n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
Unidad: in. [mm]
(2) TERMINALES DE
PUESTA A TIERRA
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
SECCIÓN A-A

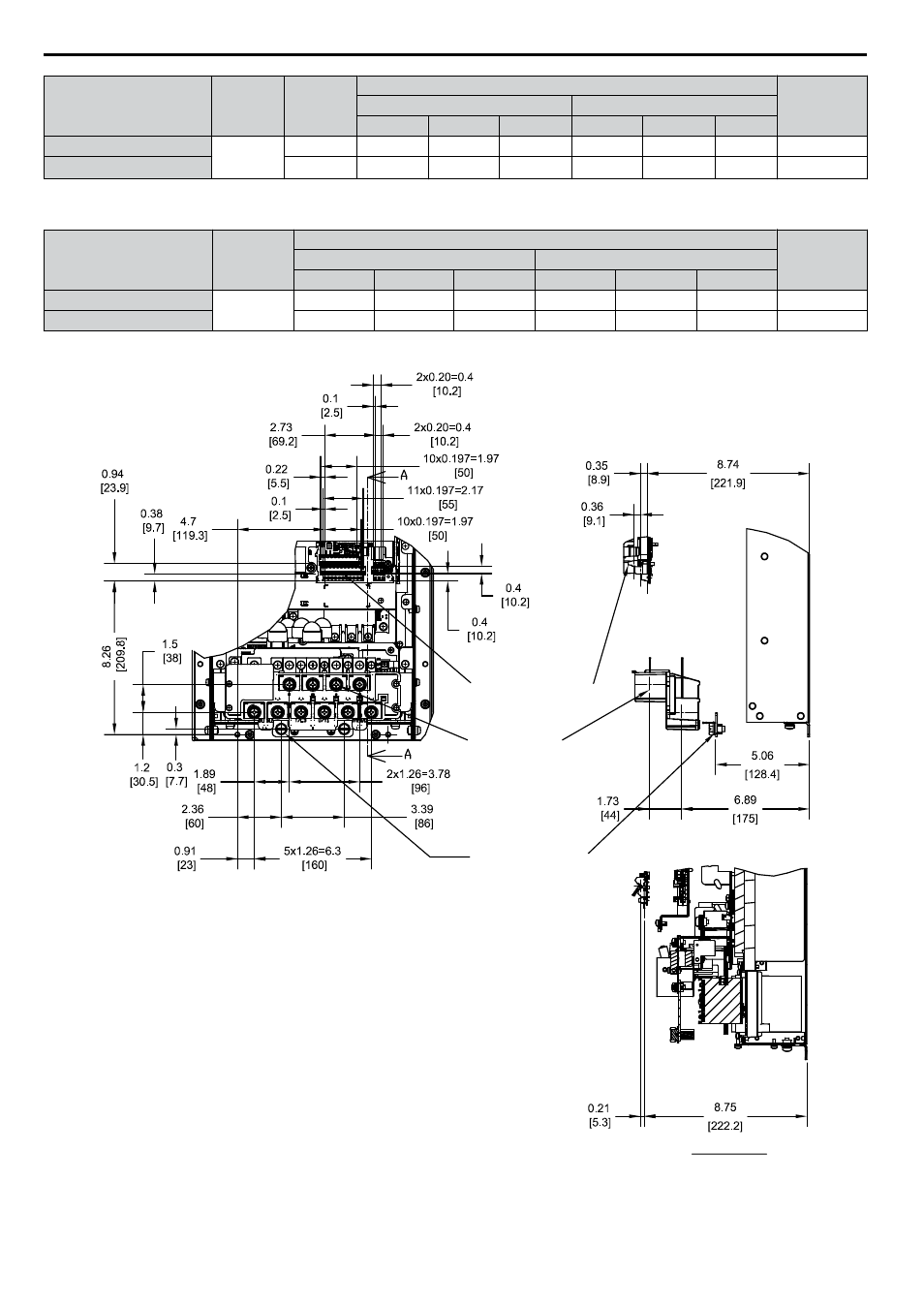

Figura 2.39 Modelos 2A0138, 4A0072, y 5A0041 y 5A0052
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
98 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
