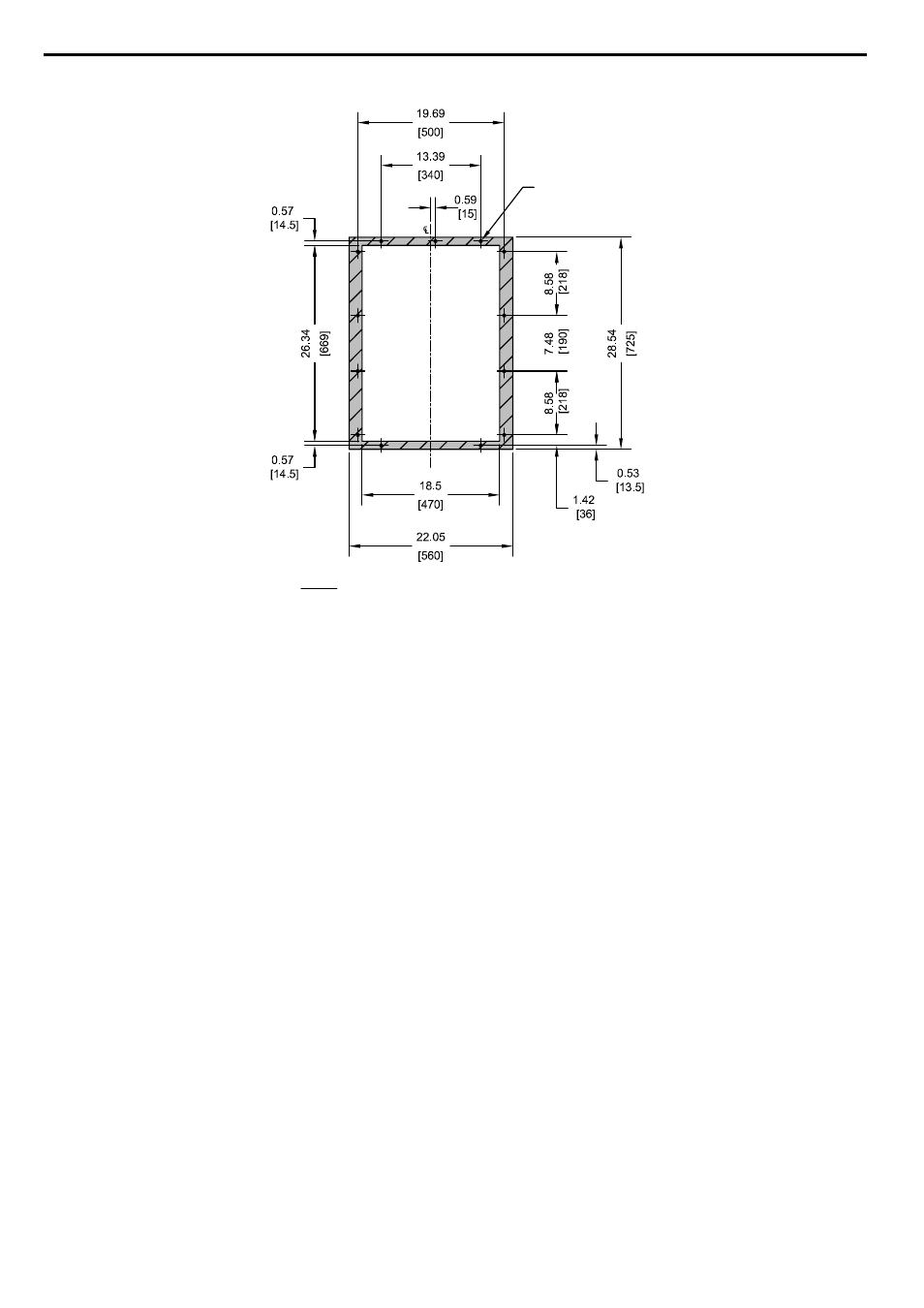

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
NOTAS:
+/- 0.02 in. [0.5 mm]
2. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
3. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 10 GA
D = 5.00 in. [127 mm] MENOS EL ESPESOR DEL PANEL
(13) ORIFICIOS
ROSCADOS de
3/8 in. [M10]
Unidad: in. [mm]
CORTE
1. TOLERANCIAS DE CORTE:
Figura 2.54 Modelos 2A0250 y 2A0312, 4o0208, y 5A0125 y 5A0145
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
