Página 232

El motor se mueve por inercia
Frenado por inyección de CC
con la corriente configurada en
b2-02
Comando
de Marcha
Frecuencia
de salida
ON (encendido)
OFF (apagado)
Velocidad del motor
Tiempo de bloqueo de base
mínimo (L2-03)

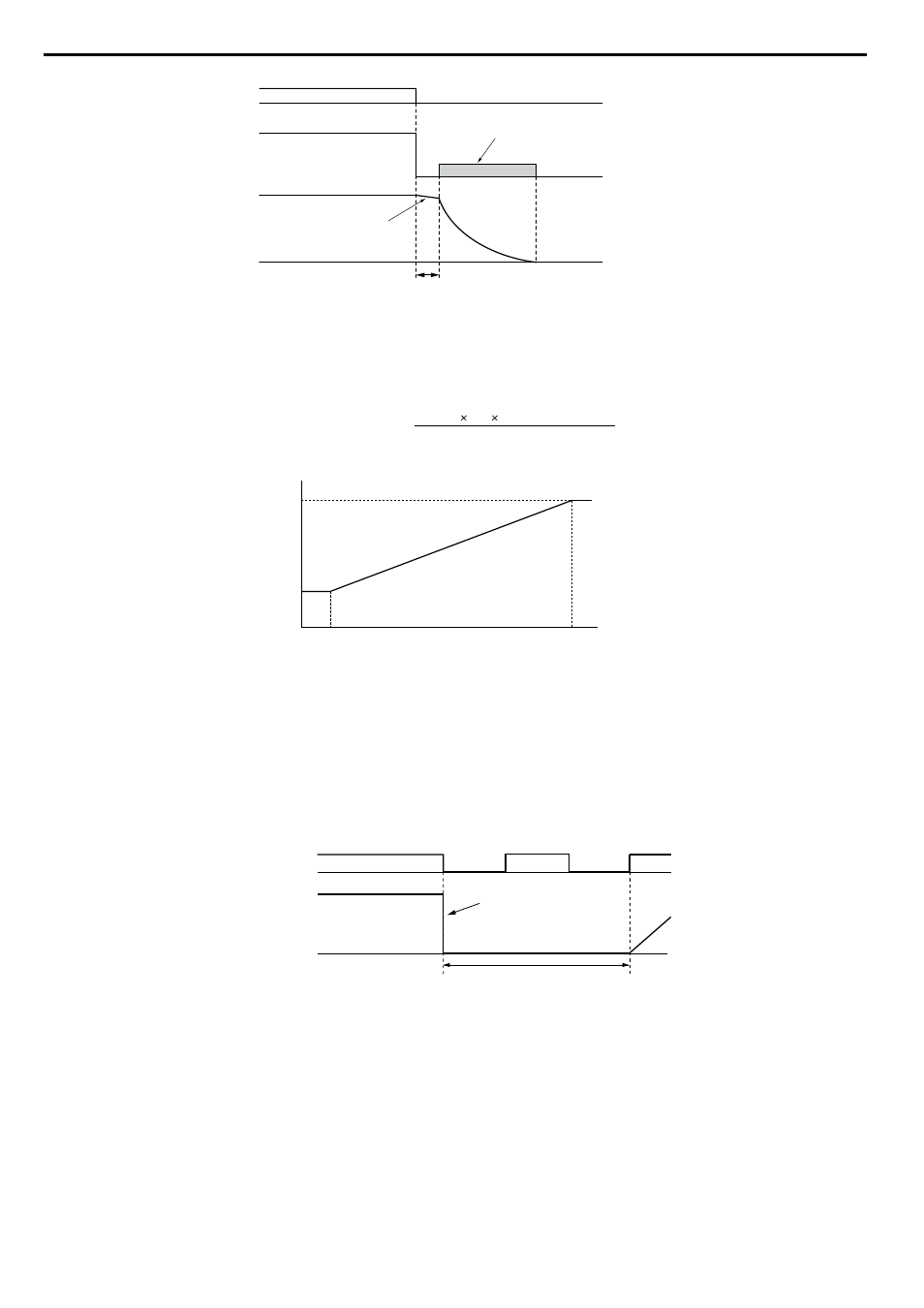

Figura 5.7 Inyección de CC para el paro
El tiempo de frenado con inyección de CC se determina por el valor establecido para b2-04 y la frecuencia de salida en el
momento en que se elimina el comando de Marcha. Puede calcularse de la siguiente manera:
Tiempo del frenado
por inyección de CC
(b2-04) 10 Frecuencia de salida
Frecuencia de salida máxima (E1-04)
=
Frecuencia de salida al
ingresar el comando de Paro
100%
(Frecuencia de
salida máxima)
10%
Tiempo del frenado por inyección de CC
b2-04×10
b2-04
Figura 5.8 Tiempo de frenado con inyección de CC según la frecuencia de salida
Nota:
Si durante el frenado con inyección de CC ocurre una falla de sobrecorriente (oC), prolongue el tiempo mínimo de bloqueo de base
(L2-03) hasta que la falla desaparezca.
Configuración 3: Paro por inercia con temporizador
Cuando se elimina el comando de Marcha, el variador desconecta la salida y el motor se detiene por inercia. El variador
no arranca si se ingresa el comando de Marcha antes de que caduque el tiempo t (C1-02). Vuelva a activar el comando de
Marcha que se activó durante el tiempo t luego de que t haya caducado, para arrancar el variador.
Salida del variador apagada
Tiempo de espera t para la marcha
Comando de Marcha
Frecuencia
de salida
ON (encendido)
ON
(encendido)
ON
(encendido)
OFF
(apagado)
OFF
(apagado)
Figura 5.9 Paro por inercia con temporizador
5.2 b: Aplicación
232
