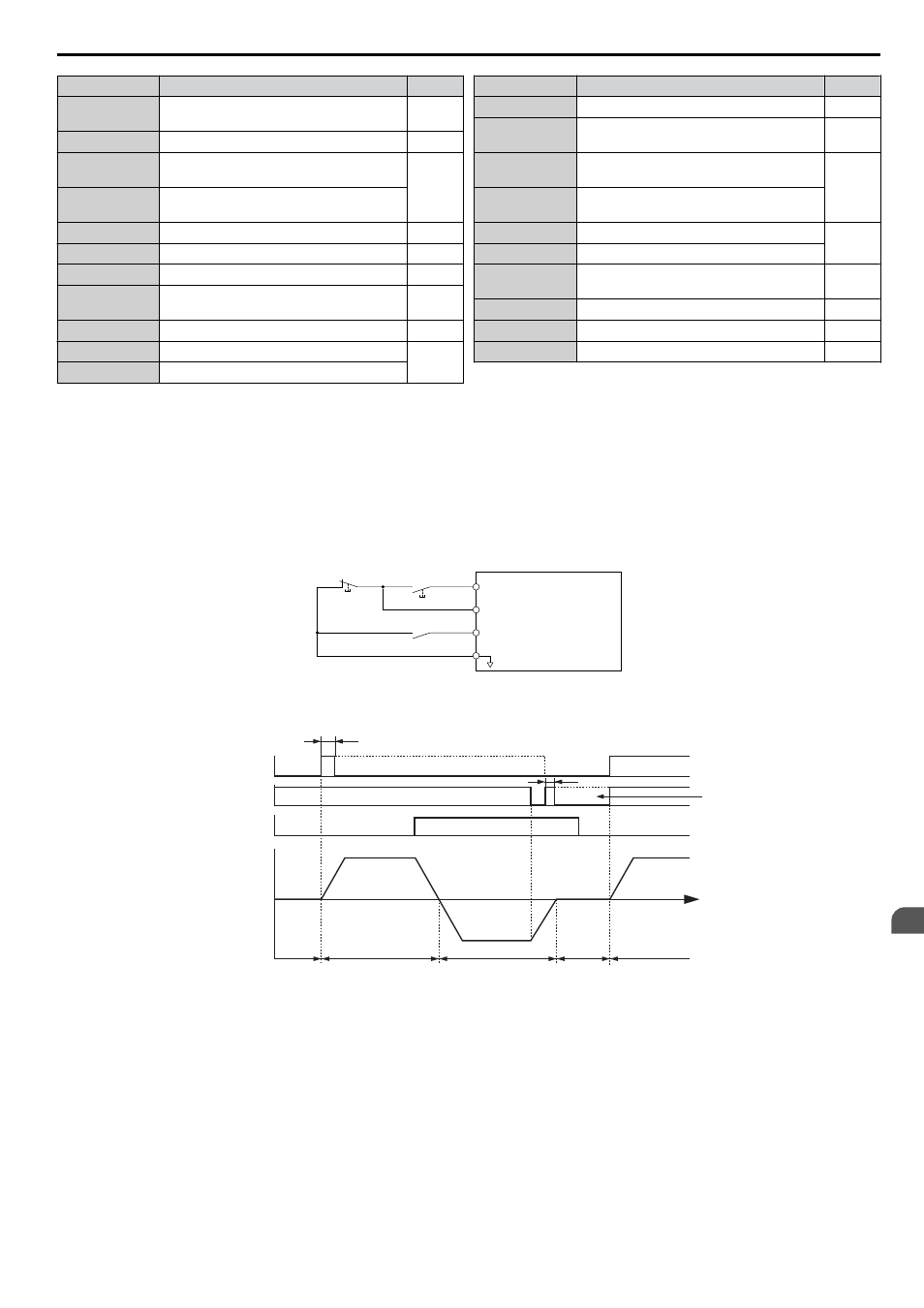

Página 325: 7 h: funciones de terminales

Configuración
Función
Página
62
Comando de Búsqueda de Velocidad
Externa 2
63
Debilitamiento de Campo
65
Mantenimiento en caso de Caída de Tensión
KEB 1 (N.C.)
66
Mantenimiento en caso de Caída de Tensión
KEB 1 (N.O.)
67
Modo de Prueba de Comunicaciones
68
Frenado por Deslizamiento Alto (HSB)
6A
Variador Activado
71
Interruptor del Control de Velocidad/
Torque
72
Cero Servo
75
Comando Arriba 2
76
Comando Abajo 2
Configuración
Función
Página
77
Interruptor de Ganancia del ASR
78
Inversión de Polaridad de Referencia de
Torque Externo
7A
Mantenimiento en caso de Caída de Tensión
KEB 2 (N.C.)
7B
Mantenimiento en caso de Caída de Tensión
KEB 2 (N.O.)
7C
Frenado por Cortocircuito (N.O.)
7D
Frenado por Cortocircuito (N.C.)
7E
Detección de Adelante/Reversa (control de
V/f con PG simple)
7F
Activar PID Bidireccional (Reservado)
90 a 97
Entrada Digital 1 a 8 de DriveWorksEZ
9F
DriveWorksEZ Desactivado
Configuración 0: Secuencia de 3 Hilos
La entrada digital programada para el control de tres hilos se convierte en la entrada digital adelante/reversa, S1 se convierte
en la entrada del comando de Marcha y S2 se convierte en la entrada del comando de Paro.
El variador arranca el motor cuando la entrada S1 configurada para el comando de Marcha se cierra durante más de 2 ms.
El variador interrumpe el funcionamiento cuando se libera la entrada S2 de Paro. Cuando se abre la entrada digital
programada para un funcionamiento de avance/reversa, el variador funciona hacia adelante. Cuando la entrada digital se
cierra, el variador está configurado para operar en reversa.
Nota:
Ingrese los comandos de Marcha y Paro a través de S1 y S2 cuando seleccione una secuencia de 3 hilos.
S1
S2
S5
SN
Comando Marcha
(Funciona cuando está cerrado)
VARIADOR
Interruptor de paro
(N.C.)
Interruptor de marcha
(N.O.)
Comando Paro (Realiza
el paro cuando está abierto)
ADELANTE/REVERSA
(Entrada de múltiple función)
(H1-05 = 0)
Entrada digital estándar común
Figura 5.58 Diagrama del cableado de la secuencia de tres hilos
Figure 5.61
2 ms mín.
Comando de
Marcha
Puede estar
ON
(encendido)
u OFF
(apagado)
2 ms mín.
ON (reversa)
Adelante
Paro
Reversa
Paro
Puede ser ON u OFF
OFF
(hacia adelante)
Adelante
Velocidad del motor
Comando de
marcha hacia
adelante/reversa
Comando de
Paro
Figura 5.59 Secuencia de 3 Hilos
Nota:
1. El comando de Marcha debe cerrarse durante más de 2 min.
2. Si el comando de Marcha está activo durante el encendido y b1-17 = 0 (no se permite el comando de Marcha durante el encendido),
el LED de Marcha destella para indicar que las funciones de protección están en funcionamiento. Si la aplicación así lo requiere,
configure b1-17 en 1 para emitir automáticamente el comando de Marcha tras el encendido del variador.
ADVERTENCIA! Peligro por movimiento repentino. Asegúrese de que los circuitos de arranque/paro y de seguridad estén cableados
correctamente y en buen estado antes de aplicar energía al variador. No respetar esta indicación puede ocasionar la muerte o lesiones
graves a causa del movimiento del equipo.
ADVERTENCIA! Peligro por movimiento repentino. El variador puede arrancar inesperadamente en dirección reversa luego del
encendido si está cableado para la secuencia de 3 hilos pero configurado para la secuencia de 2 hilos (predeterminado). Asegúrese
de que b1-17 esté configurado en "0" (el variador no acepta que el comando de Marcha esté activo durante el encendido). Al inicializar
el variador, utilice la inicialización de 3 hilos. No respetar esta indicación puede ocasionar la muerte o lesiones graves a causa del
movimiento del equipo.
5.7 H: Funciones de terminales
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
325
5
Detalles de los parámetros
