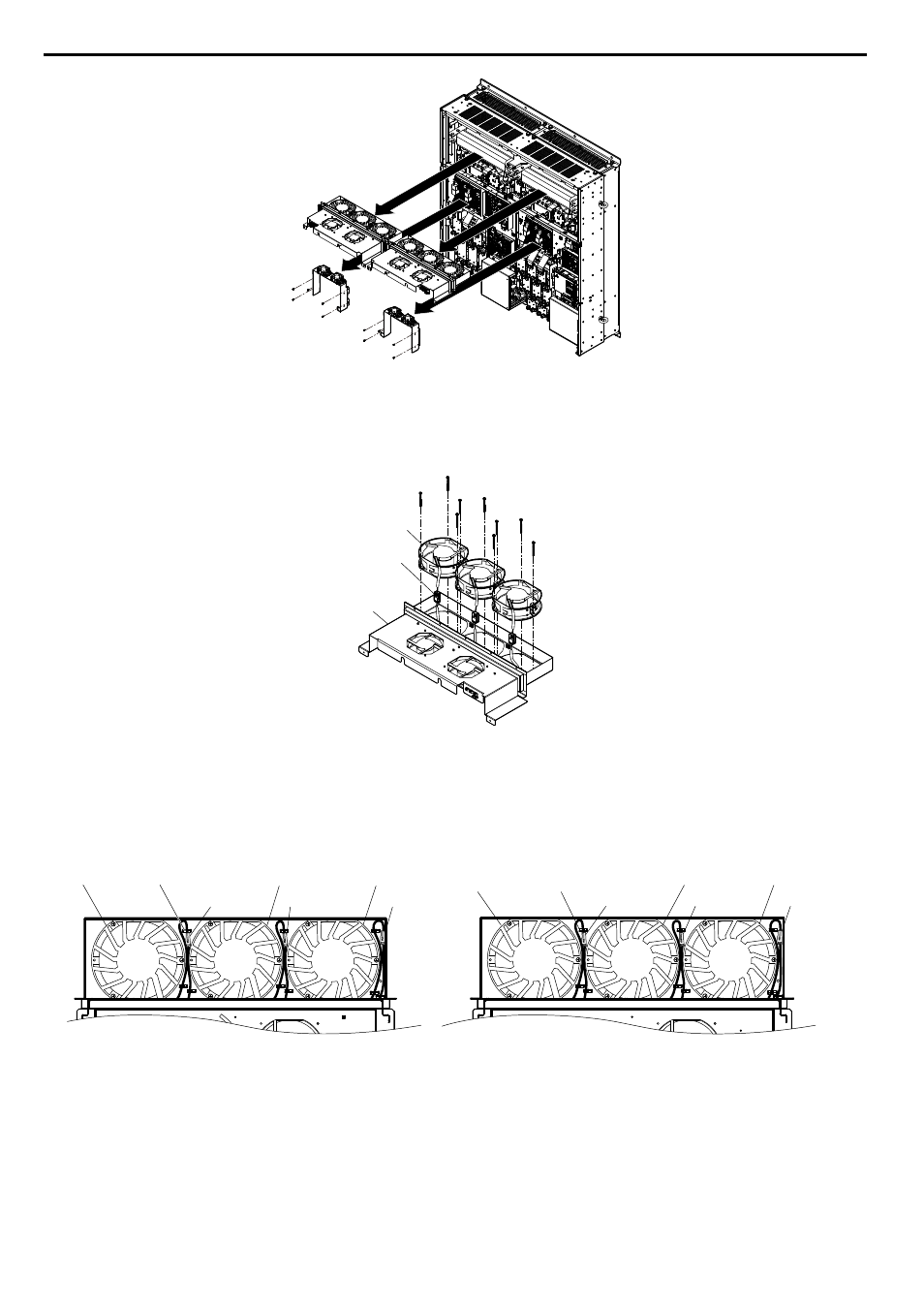

Figura 7.44 Quite la unidad de ventiladores: 4A0930 y 4A1200
5.
Cambie los ventiladores de enfriamiento.
Nota: 1. La Figura 7.45 muestra la unidad de ventiladores derecha.
2. Cuando vuelva a armar la unidad de ventiladores, no prense el cable del ventilador entre las piezas.
A
B
C
A – Ventilador de enfriamiento
B – Caja de la unidad de ventiladores C – Conector del ventilador de
enfriamiento
Figura 7.45 Desmontaje de la unidad de ventiladores: 4A0930 y 4A1200
6.
Coloque los conectores del ventilador de enfriamiento y guíe los cables principales de modo que los ganchos los
sujeten.
Ventilador de
enfriamiento B4
Gancho
Ventilador de
enfriamiento B6 Ventilador de
enfriamiento B5
Conector del relé
Conector
del relé
Conector del relé
Ventilador de
enfriamiento B1 Gancho Ventilador de
enfriamiento B3 Ventilador de
enfriamiento B2
Conector del relé
Conector
del relé
Conector del relé
Caja de la unidad del ventilador (D) Caja de la unidad del ventilador (I)
Figura 7.46 Cableado del ventilador de enfriamiento: 4A0930 y 4A1200.
7.
Voltee la unidad de ventiladores y cambie los ventiladores de circulación.
7.4 Ventiladores de enfriamiento del variador
518 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
