n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.
Unidad: in. [mm]
DETALLE A
DETALLE A
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
TERMINALES
DEL CIRCUITO
DE CONTROL

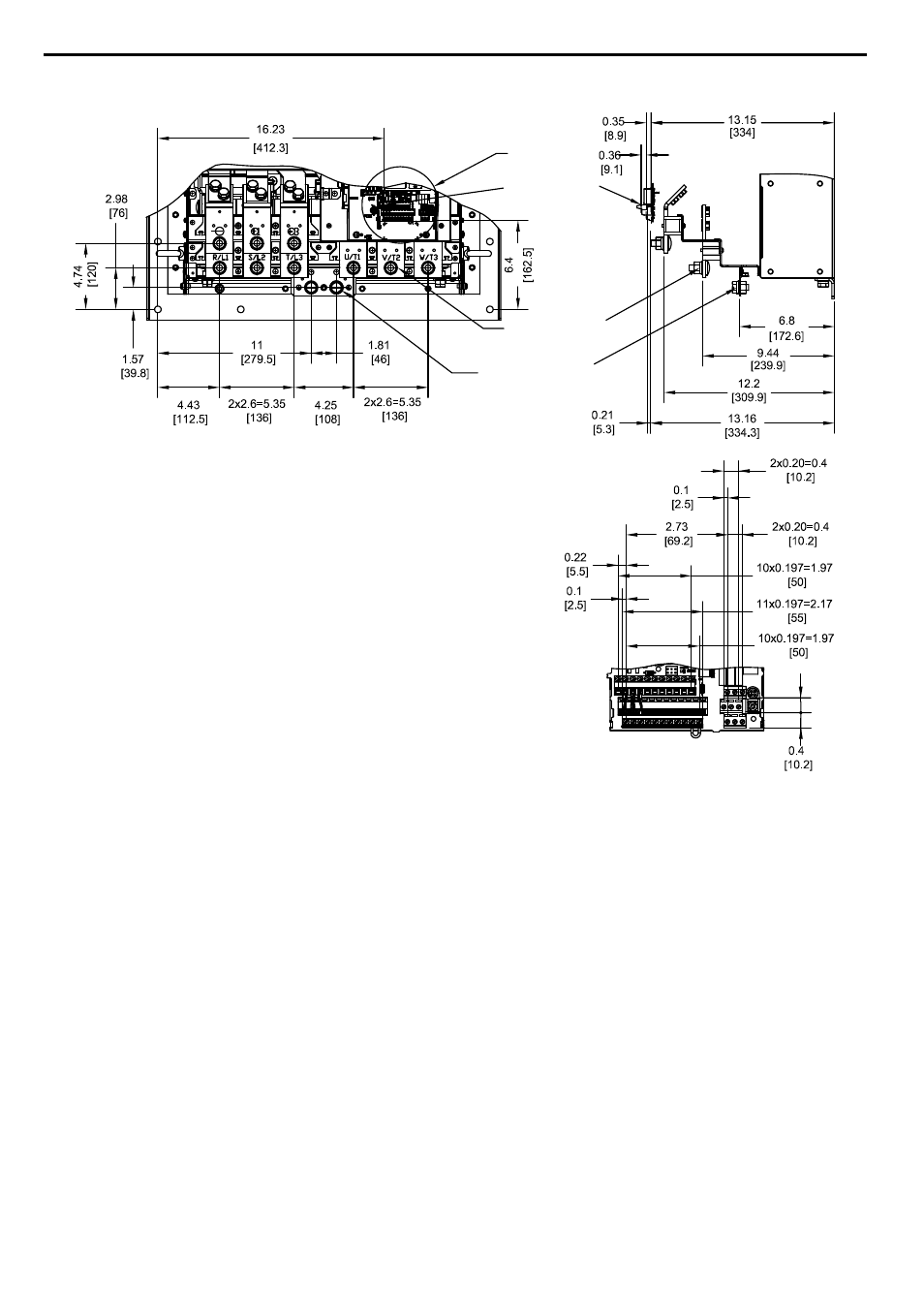

Figura 2.61 Modelo 4A0414
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
