A
B
C
D
Preparación de los
extremos de conexión
A – Afloje el tornillo para insertar el
cable.
B – Cable unifilar o cable trenzado
C – No deshilache los hilos del cable
al quitar el aislamiento del cable.
Quite 5.5 mm de aislante.
D – Profundidad de corte de 0.4 mm o
menos
Ancho de corte de 2.5 mm o
menos

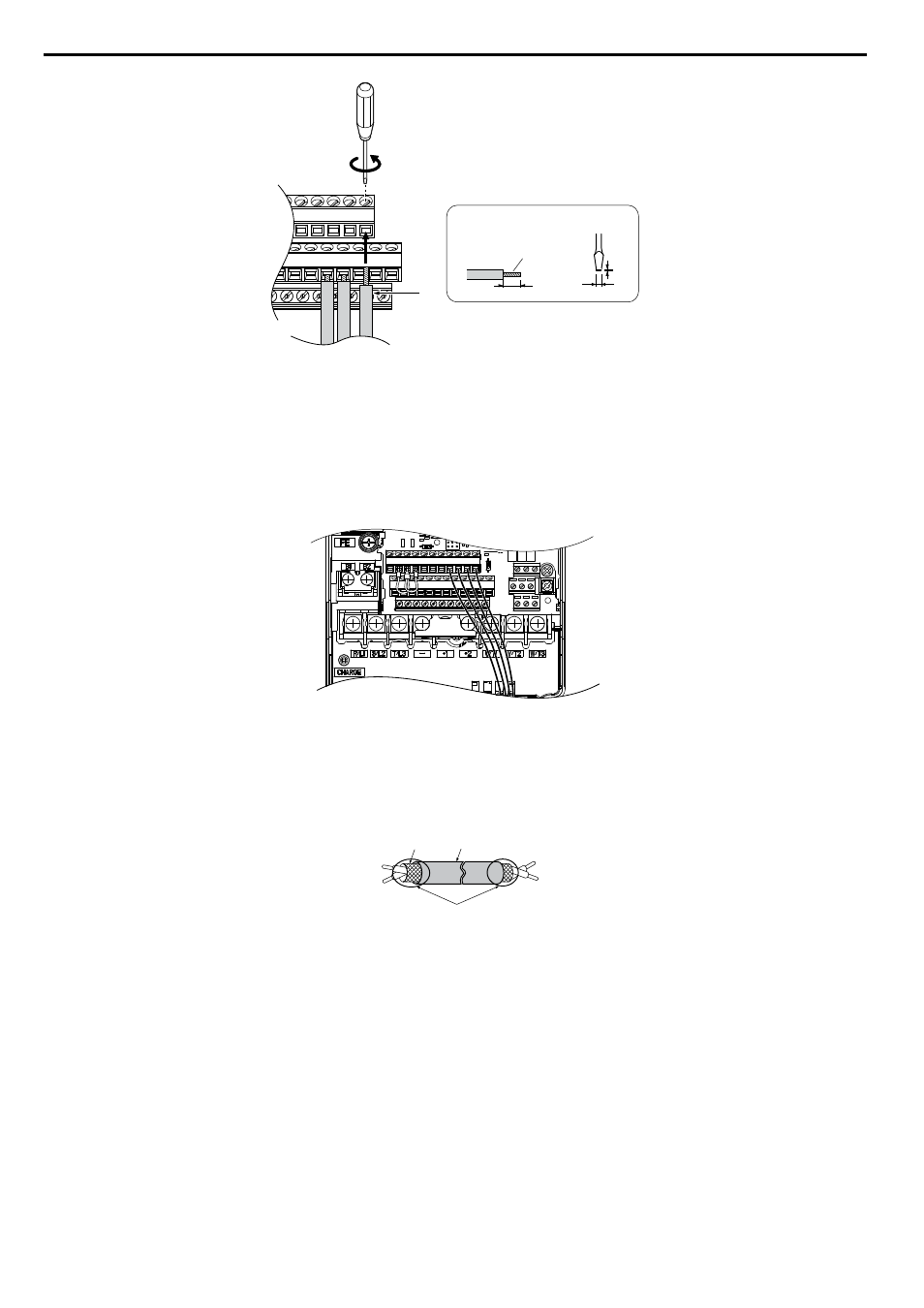

Figura 3.31 Guía de cableado de la tarjeta de terminales
Figura 3.32 Ubicación de la tarjeta de terminales dentro del variador
Al establecer la frecuencia para la referencia analógica de un potenciómetro externo, use cables blindados de par trenzado
(prepare los extremos del cable como se indica en la
) y conecte el blindaje al terminal de conexión a tierra
del variador.
A
E
B
C
D
A – Lado del variador
B – Aislamiento
C – Lado del dispositivo de control
D – Funda del blindaje (aislar con
cinta)
E – Blindaje
Figura 3.33 Preparación de los extremos de los cables blindados
AVISO: Al usar la señal analógica de una fuente remota para suministrar la referencia de frecuencia, el cableado de señales analógicas
entre el variador y el puesto del operador o equipo periférico no debe superar los 50 metros. No respetar esta indicación puede provocar
un rendimiento deficiente del sistema.
3.9 Cableado del circuito de control
